1.一种锂离子电池负极材料尖晶石型多孔高熵氧化物材料的制备方法，其特征在于包括如下步骤：(1)称取等摩尔量的Co、Cr、Cu、Fe和Ni的硝酸盐，溶于蒸馏水或乙醇水溶液中，搅拌均匀，得到含有金属盐的混合溶液；

其中：乙醇水溶液中乙醇体积分数为20～80％；所述金属盐的浓度为1～2mol/L；

(2)称取燃料或燃料和助燃剂的混合物于上述混合溶液，搅拌均匀并加入氨水调节混合溶液的pH至6～8，获得透明的溶胶；

所述燃料与混合溶液中的金属离子的摩尔比为1～2∶1；所述燃料和助燃剂的混合物中：助燃剂所占质量百分比为1～3％；

(3)将上述透明溶胶置于水浴或油浴中加热蒸发溶胶中水或乙醇和水的混合溶剂，获得疏松、泡沫状的凝胶；

(4)将步骤(3)得到的凝胶置于250～500℃的马弗炉或直接置于微波炉中，发生低温燃烧反应后得到产物；

其中：在马弗炉中反应时间为15～30min；微波输入功率为500～700W，反应时间为4～

10min。

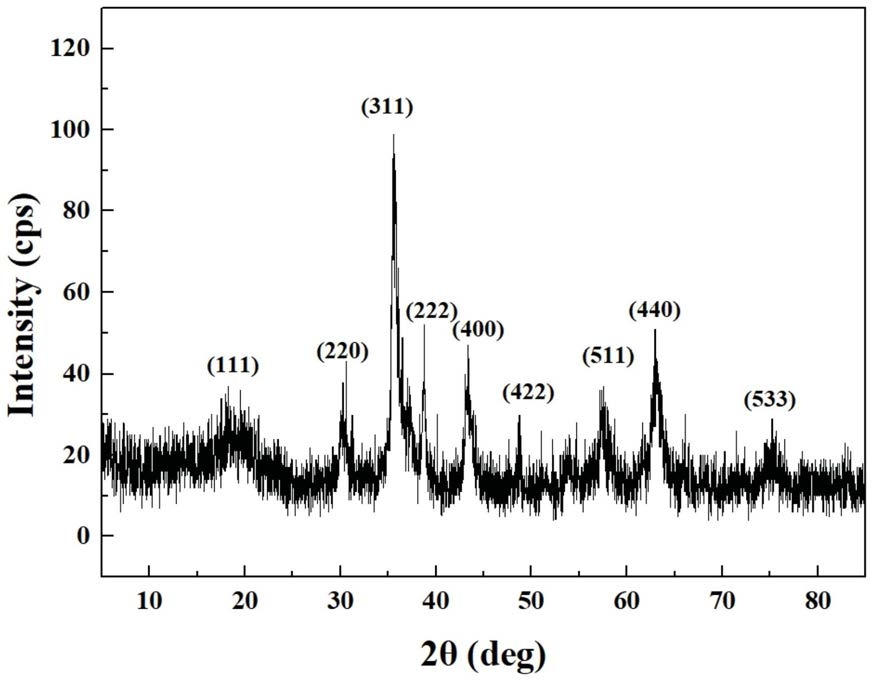

2.根据权利要求1所述的锂离子电池负极材料尖晶石型多孔高熵氧化物材料的制备方法，其特征在于：所述的燃料为酒石酸、柠檬酸、葡萄糖、六甲基四胺和乙二胺四乙酸中的一种或几种。

3.根据权利要求1所述的锂离子电池负极材料尖晶石型多孔高熵氧化物材料的制备方法，其特征在于：所述的助燃剂为乙酸铵和硝酸铵中的一种或两种。

4.根据权利要求1所述的锂离子电池负极材料尖晶石型多孔高熵氧化物材料的制备方法，其特征在于：所述步骤(3)蒸发溶剂的温度为80～160℃。
