专利号: 201810816100X
申请人: 嘉兴觅特电子商务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

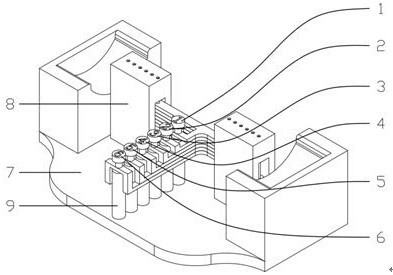

1.一种便于调节重量的哑铃中的哑铃支撑装置,包括哑铃支撑装置本体,其特征在于,所述哑铃支撑装置中设有底座,所述底座上安装有2块支撑块和6个导套,每个所述导套与2块支撑块之间均设有控制器,从内向外的导套中依次设有第一控制器、第二控制器、第三控制器、第四控制器、第五控制器、第六控制器;且第二控制器紧贴位于第一控制器的下端,第三控制器紧贴位于第二控制器的下端,第四控制器紧贴位于第三控制器的下端,第五控制器紧贴位于第四控制器的下端,第六控制器紧贴位于第五控制器的下端,所述每个导套中还设有第二弹簧,且所述第二弹簧与所述相连的控制器连接。

2.根据权利要求1所述的便于调节重量的哑铃中的哑铃支撑装置,其特征在于,所述底座中设有2块哑铃片支撑块,所述每块哑铃片支撑块上均设有哑铃片放置槽,所述哑铃片放置槽的两边缘均设有定位条,所述定位条的侧面与所述底座的底面垂直,所述定位条的上边缘为倒圆角结构。

3.根据权利要求1所述的便于调节重量的哑铃中的哑铃支撑装置,其特征在于,所述支撑块上设有左右相通的避位槽,所述支撑块上还设有顶杆第一滑孔、顶杆第二滑孔、顶杆第三滑孔、顶杆第四滑孔、顶杆第五滑孔、顶杆第六滑孔,且所述每个顶杆滑孔均与所述避位槽相连通。

4.根据权利要求1所述的便于调节重量的哑铃中的哑铃支撑装置,其特征在于,所述第六控制器由第一传动板和2条第二传动板组成,所述2条第二传动板相对平行安装在所述第一传动板的一侧且形成T字形,所述第一传动板的两端均安装有顶杆,所述2条第二传动板之间还设有导柱,所述导柱上端设有拉柄,下端设有卡柄,中部安装有所述第二弹簧。

5.根据权利要求4所述的便于调节重量的哑铃中的哑铃支撑装置,其特征在于,所述每个控制器中的导柱均相同,所述第一控制器至第六控制器中的第一传动板、第二传动板、顶杆的长度均依次增长。

6.根据权利要求1所述的便于调节重量的哑铃中的哑铃支撑装置,其特征在于,所述导套中设有卡柄滑孔,所述卡柄滑孔的上端设有导柱滑孔,且所述导柱滑孔的直径比所述卡柄滑孔的直径小。
