专利号: 2018108161866
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

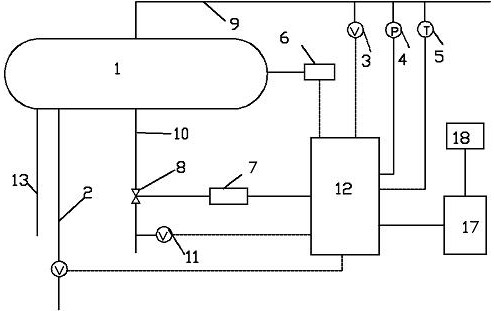

1.一种锅炉系统,包括中央诊断监控器和锅炉,所述锅炉包括设置在蒸汽出口管路上的流量计、压力计和温度计,用于测量输出蒸汽的流速、压力和温度;所述流量计、压力计和温度计分别与监控诊断控制器进行数据连接,以便将测量的数据传递给监控诊断控制器,在监控诊断控制器中根据测量的蒸汽温度、压力、流速计算单位时间的蒸汽质量;

所述锅炉包括设置与锅炉汽包连接的排污管,排污管上设置排污阀,排污阀一端连接阀门调节装置,阀门调节装置与监控诊断控制器进行数据连接,以便将排污阀开度数据传递给监控诊断控制器,同时从监控诊断控制器接受指令,调节排污阀的开度;

所述锅炉的总进水管上设置流量计,用于检测进入锅炉中的流量,所述流量计与监控诊断控制器进行数据连接,以便将测量的数据传递给监控诊断控制器,监控诊断控制器根据测量的流量计算单位时间进入锅炉的水的质量;

所述锅炉定期进行排污,所述中央诊断监控器根据蒸汽质量与输入锅炉的水的质量之间的比值自动设定排污时间和排污速度,从而自动控制排污量;其特征在于,随着蒸汽质量与输入锅炉的水的质量之间的比值的增加,排污量不断增加,而且随着蒸汽质量与输入锅炉的水的质量之间的比值的增加,排污量不断增加的幅度越来越大;

所述监控诊断控制器与云端服务器数据连接,以便将监控的数据传递给云端服务器,云端服务器与客户端连接,客户端可以通过云端服务器得到监控的数据。

2.如权利要求1所述的锅炉系统,其特征在于,监控诊断控制器将蒸汽质量、输入锅炉水的质量及蒸汽质量与输入锅炉水的质量的比值、排污速度、排污时间传送到云端服务器,云端服务器将上述数据传递给客户端;

客户端根据得到的数据,手动输入排污时间和排污速度,通过云端服务器传递给监控诊断控制器,通过监控诊断控制器来手动调节排污量。

3.如权利要求1所述的锅炉系统,其特征在于,开始定期进行排污时,如果监控诊断控制器检测的蒸汽质量与输入锅炉的水的质量之间的比值小于上限数值,则监控诊断控制器通过阀门调节装置关闭排污阀;如果监控诊断控制器检测的蒸汽质量与输入锅炉的水的质量之间的比值大于上限数值,所述中央诊断监控器根据蒸汽质量与输入锅炉的水的质量之间的比值自动设定排污量。

4.如权利要求3所述的锅炉系统,其特征在于,如果排污后,监控诊断控制器检测的蒸汽质量与输入锅炉的水的质量之间的比值依然大于上限数值,则锅炉发出提示信号。

5.一种锅炉系统,包括中央诊断监控器和锅炉,所述锅炉包括设置在蒸汽出口管路上的流量计、压力计和温度计,用于测量输出蒸汽的流速、压力和温度;所述流量计、压力计和温度计分别与监控诊断控制器进行数据连接,以便将测量的数据传递给监控诊断控制器,在监控诊断控制器中根据测量的蒸汽温度、压力、流速计算单位时间的蒸汽质量;

所述锅炉包括设置与锅炉汽包连接的排污管,排污管上设置排污阀,排污阀一端连接阀门调节装置,阀门调节装置与监控诊断控制器进行数据连接,以便将排污阀开度数据传递给监控诊断控制器,同时从监控诊断控制器接受指令,调节排污阀的开度;

所述锅炉的总进水管上设置流量计,用于检测进入锅炉中的流量,所述流量计与监控诊断控制器进行数据连接,以便将测量的数据传递给监控诊断控制器,监控诊断控制器根据测量的流量计算单位时间进入锅炉的水的质量;

所述锅炉定期进行排污,所述中央诊断监控器根据蒸汽质量与输入锅炉的水的质量之间的比值自动设定排污时间和排污速度,从而自动控制排污量;

所述监控诊断控制器与云端服务器数据连接,以便将监控的数据传递给云端服务器,云端服务器与客户端连接,客户端可以通过云端服务器得到监控的数据。
