1.一种导电弹性Cu-Ti-Ni-Al合金，其特征在于，按质量百分比由以下组分组成：Cu

91-97％、Ti 1.5-4％、Ni 1-3％、Al 0.5-2％，以上各组分质量百分比之和为100％。

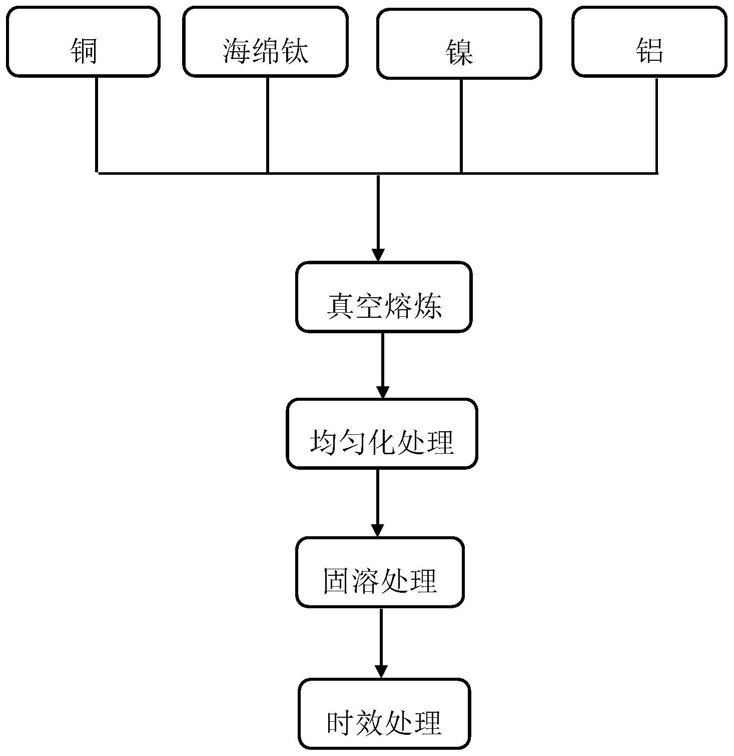

2.一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，具体操作步骤如下：步骤1，按质量百分比称取以下材料：铜91-97％、海绵钛1.5-4％、镍1-3％和铝0.5-

2％，以上各组分质量百分比之和为100％；

步骤2，将所述铜、海绵钛、镍和铝放入坩埚中，在真空感应熔炼炉中进行熔炼，熔炼完成后进行浇注，得到合金铸锭；

步骤3，将所述合金铸锭进行扒皮和表面清理，随后放入第一电阻炉进行均匀化处理；

步骤4，将步骤3均匀化处理后的合金铸锭置入第二电阻炉中进行固溶处理，固溶处理完成后进行淬水处理，得到淬水后合金；

步骤5，将所述淬水后合金再次放入第二电阻炉进行时效处理，时效处理完成后随炉冷却，即获得导电弹性Cu-Ti-Ni-Al合金。

3.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，步骤2所述熔炼炉的真空度不小于10-3Pa。

4.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，步骤1所述的铜纯度不小于99.9％，海绵钛纯度不小于99.99％，镍纯度不小于99.9％，铝纯度不小于99.9％。

5.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，步骤1所述铜为T2纯铜。

6.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，步骤3所述均匀化处理温度为850℃，保温10-15h。

7.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，步骤4所述固溶处理温度为850℃，保温3-6h，需要通入氩气作为保护气体；所述淬水温度不高于20℃。

8.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Al合金的制备方法，其特征在于，步骤5所述时效处理温度为400-600℃，时效处理时间为1-12h，同时需通入氩气作为保护气体。
