专利号: 201810819623X
申请人: 安徽省徽腾智能交通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

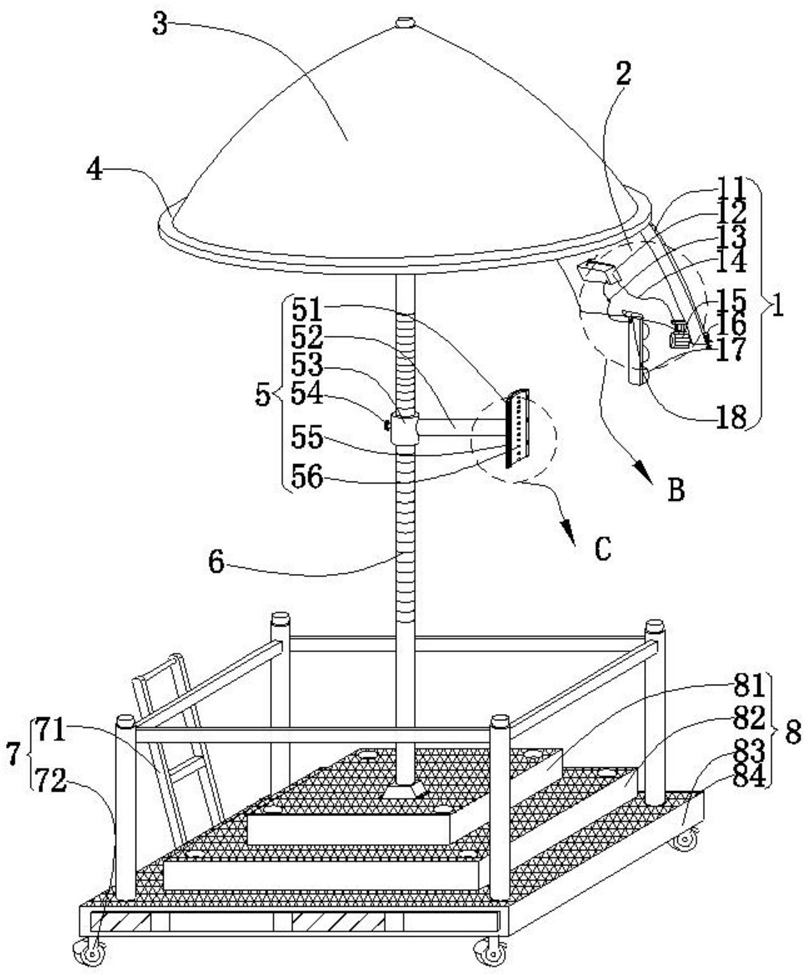

1.一种智慧城市用交警站岗亭,包括供电机构(1)、遮阳板(2)、防雨棚(3)、滑动圈(4)、减压机构(5)、支撑杆(6)、行走机构(7)、支撑机构(8)及转动机构(9),其特征在于:用于给交警提供站岗平台的、便于根据路况选择站岗高度的所述支撑机构(8)表面固定连接圆柱形结构的所述支撑杆(6),所述支撑机构(8)的底部与侧面设有便于搬运整体结构的所述行走机构(7),所述支撑杆(6)的表面螺纹连接用于给交警减轻压力、提高交警在站岗时的舒适度的所述减压机构(5),所述支撑杆(6)的顶部固定连接呈圆台形结构的用于为交警遮阳、挡雨的所述防雨棚(3),所述支撑杆(6)的内部转动连接所述转动机构(9),所述转动机构(9)贯穿所述防雨棚(3)的内部与用于为交警全方位遮阳的所述遮阳板(2),所述遮阳板(2)的两侧壁安装供电的所述供电机构(1),所述防雨棚(3)的底部边沿处固定连接顶面呈圆形结构的所述滑动圈(4),所述转动机构(9)滑动于所述滑动圈(4)的内部;

所述支撑机构(8)包括第一站板(81)、第二站板(82)、第三站板(83)及第二凸起(84),所述支撑杆(6)的底部固定连接呈长方体结构的所述第一站板(81),所述第一站板(81)的底部固定连接长方形结构的所述第二站板(82),所述第二站板(82)的底部固定连接所述第三站板(83),所述第三站板(83)的面积大于所述第二站板(82)的面积,所述第二站板(82)的面积大于所述第一站板(81)的面积,所述第一站板(81)、所述第二站板(82)及所述第三站板(83)呈阶梯状设置,所述第一站板(81),所述第二站板(82)所述第三站板(83)的表面均设有所述第二凸起(84);

所述行走机构(7)包括推把(71)及万向轮(72),所述第三站板(83)的底部四角处安装用于方便移动整体结构的所述万向轮(72),所述第三站板(83)的其中一个侧壁设有便于推动整体结构的所述推把(71);

所述减压机构(5)包括海绵垫(51)、连杆(52)、转动柱(53)、螺丝(54)、固定板(55)及第一凸起(56),所述支撑杆(6)的表面螺纹连接中空圆柱形结构的所述转动柱(53),所述转动柱(53)与所述支撑杆(6)之间通过所述螺丝(54)螺纹连接,所述转动柱(53)的侧壁焊接用于支撑交警背部的、增加交警站岗时舒适度的所述连杆(52),所述连杆(52)的侧壁固定连接侧壁开口的所述固定板(55),所述固定板(55)的内部设有所述第一凸起(56),所述第一凸起(56)是一种带有孔洞的第一凸起(56),所述固定板(55)的表面边沿处粘接增加交警站岗舒适度的所述海绵垫(51);

所述转动机构(9)包括轴承(91)、连接板(92)及限位板(93),所述支撑杆(6)的顶部转动连接所述轴承(91),呈长方形结构的所述连接板(92)滑动于所述防雨棚(3)的内部,所述连接板(92)的一端固定于所述轴承(91)的侧壁,所述连接板(92)的侧壁焊接避免所述连接板(92)晃动的所述限位板(93),所述限位板(93)滑动连接于所述滑动圈(4)的内部,所述连接板(92)的另一端固定连接底面呈弧形结构的所述遮阳板(2);

所述供电机构(1)包括太阳能电池板(11)、蓄电池(12)、开关(13)、三个电源线(14)、信号灯(17)及把手(18),所述遮阳板(2)的侧面安装用于为所述信号灯(17)提供电能的所述太阳能电池板(11),所述太阳能电池板(11)与位于所述遮阳板(2)另一侧面的所述蓄电池(12)电性连接,所述遮阳板(2)的底部安装所述信号灯(17),所述蓄电池(12)与所述信号灯(17)之间的电源线(14)的表面电性连接所述开关(13),位于所述蓄电池(12)一侧的所述遮阳板(2)的侧面设有便于滑动所述遮阳板(2)、全方位遮阳的所述把手(18);

所述供电机构(1)还包括发电机(15)、扇叶(16)及水槽(19),位于所述太阳能电池板(11)一侧的所述遮阳板(2)的侧面开设用于输送雨水的所述水槽(19),所述遮阳板(2)的底部安装有与所述水槽(19)对应的用于为所述蓄电池(12)供电的所述发电机(15),所述发电机(15)一端转动连接的所述扇叶(16)与所述水槽(19)对应,所述发电机(15)通过电源线(14)与所述蓄电池(12)电性连接;

使用时,在支撑杆(6)的底部呈阶梯状固定连接第一站板(81)、第二站板(82)及第三站板(83),方便交警全方位的站岗指挥,且第三站板(83)的底部安装万向轮(72),推动推把(71),方便搬运整体结构,支撑杆(6)的表面螺纹连接所述转动柱(53),转动柱(53)侧壁的所述连杆(52)固定连接固定板(55),交警长站岗可将背部靠在固定板(55)的侧壁,且固定板(55)的内部安装第一凸起(56),避免夏天交警靠在固定板(55)的侧壁导致身体出汗,且固定板(55)的侧壁边沿处粘接海绵垫(51),提高了交警站岗的舒适度;支撑杆(6)顶部边沿处安装轴承(91),连接板(92)贯穿防雨棚(3)的内部与轴承(91)固定连接,转动遮阳板(2)实现轴承(91)随之转动,转动遮阳板(2)一方面将太阳能电池板(11)全面的被照射阳光为蓄电池蓄电,另有一方面为交警全面的遮阳,解决了不同时间段阳光照射在交警身体的不同位置不能遮阳的问题及大风天气飘雨的问题;遮阳板(2)的侧壁安装为信号灯(17)提供电能的太阳能电池板(11),且遮阳板(2)的表面开设合流雨水的水槽(19),水槽(19)的水流到扇叶(16)的表面带动发电机(15)转动,发电机发电为蓄电池蓄电,节约电能,减轻了交警指挥时的压力。
