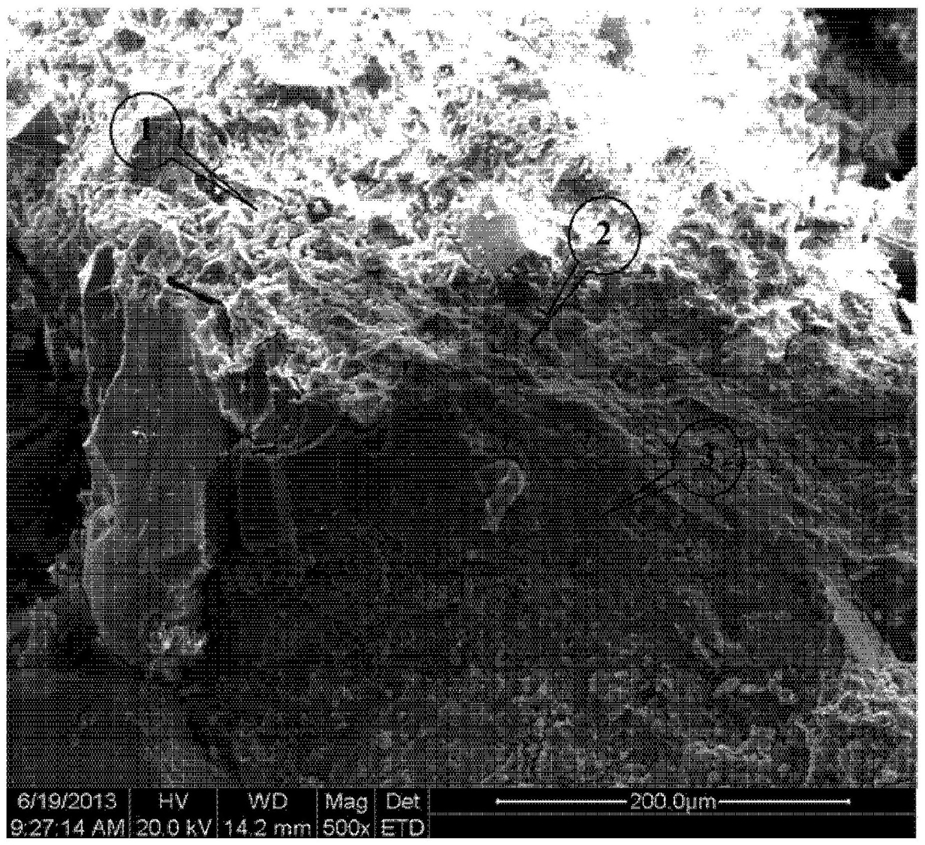

1.一种氯氧镁水泥再生骨料混凝土，其特征在于，由如下重量份的组分组成：氧化镁

12％～30％，氯化镁4％～27％，复合抗水剂2％～4％，煤渣粉2％～4％、再生细骨料5％～

30％、再生粗骨料5％～45％，余量水。

2.如权利要求1所述的一种氯氧镁水泥再生骨料混凝土，其特征在于，所述氧化镁为轻质氧化镁粉，所述轻质氧化镁粉的比表面积为2.1m2/kg～2.3m2/kg，所述轻质氧化镁粉中氧化镁的质量分数大于80％。

3.如权利要求1所述的一种氯氧镁水泥再生骨料混凝土，其特征在于，所述氯化镁为工业氯化镁或水氯镁石中的一种或两种。

4.如权利要求1所述的一种氯氧镁水泥再生骨料混凝土，其特征在于，所述复合抗水剂为磷酸钠、硫酸亚铁、硫酸镁或明矾中的一种或多种。

5.如权利要求4所述的一种氯氧镁水泥再生骨料混凝土，其特征在于，所述复合抗水剂由磷酸钠、硫酸亚铁、硫酸镁和明矾四种组分混合而成，其中磷酸钠、硫酸亚铁、硫酸镁和明矾的质量比为磷酸钠：硫酸亚铁：硫酸镁：明矾＝10：7：6：5。

6.如权利要求1所述的一种氯氧镁水泥再生骨料混凝土，其特征在于，所述再生细骨料和所述再生粗骨料均是由废弃混凝土路面板或建筑构件经过破碎、除筋、分拣、筛分、清洗、干燥得到的，其中所述再生细骨料的粒径大小为0.075nm～4.75nm，所述再生粗骨料的粒径大小为4.75nm～31.5nm。

7.如权利要求1所述的一种氯氧镁水泥再生骨料混凝土，其特征在于，所述煤渣粉是煤渣经过破碎、烘干、研磨，再过45μm负压筛后得到的，所述煤渣粉的粒径大小为0.5μm～45μm。

8.如权利要求1所述的一种氯氧镁水泥再生骨料混凝土的制备方法，其特征在于，包括如下步骤：首先，称取各组分原料；然后，将氯化镁、复合抗水剂和水均匀搅拌，得到氯化镁水溶液；最后，将搅拌机内表面润湿，将氧化镁、煤渣粉、再生细骨料和再生粗骨料加入到搅拌机内，搅拌均匀后，再将氯化镁水溶液和水加入搅拌机搅拌均匀，硬化后形成氯氧镁再生骨料混凝土。
