1.一种棒状自组装成球状的锌镉硫固溶体材料的制备方法,其特征在于,包括以下步骤:步骤一:向水中加入乙二胺,搅拌后进行超声处理,形成混合溶液A;其中水和乙二胺的体积比为(20~40):(5~10);
步骤二:称取二水合醋酸锌和四水合硝酸镉加入混合溶液A中,搅拌后进行超声处理,形成混合溶液B;其中每25~50mL混合溶液A中加入0.1~0.5mmol二水合醋酸锌和0.4~
1.2mmol四水合硝酸镉,且nZn:nCd=1:4;
步骤三:称取L-半胱氨酸作为硫源加入混合溶液B中,搅拌后进行超声处理,形成混合溶液C;其中L-半胱氨酸与二水合醋酸锌的摩尔比为(1~3):(0.1~0.5);
步骤四:将混合溶液C进行微波水热反应,具体为:将混合溶液C加入聚四氟乙烯的内衬中,填充比控制在30%~50%,反应温度控制在140℃~180℃,反应时间控制在0.5~2h;

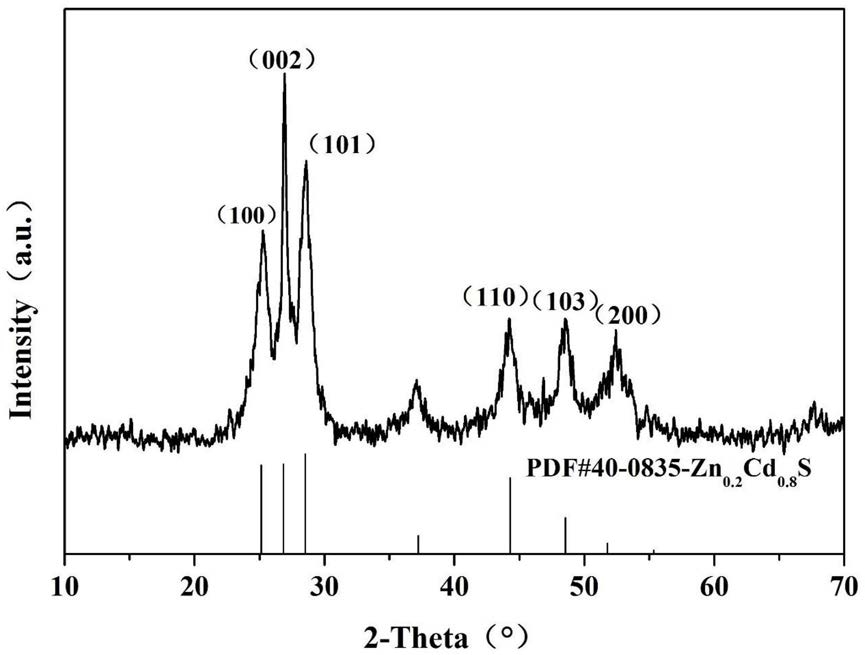

步骤五:待反应完成后,将产物进行洗涤及干燥即得棒状自组装成球状的Zn0.2Cd0.8S材料;
其中,步骤一、步骤二和步骤三中超声处理功率均为360W,超声处理时间均为5~
30min。
2.根据权利要求1所述的一种棒状自组装成球状的锌镉硫固溶体材料的制备方法,其特征在于,步骤一、步骤二和步骤三中均采用磁力搅拌。
3.根据权利要求1所述的一种棒状自组装成球状的锌镉硫固溶体材料的制备方法,其特征在于,步骤一中搅拌时间为0.5~1h;步骤二中搅拌时间为45min;步骤三中搅拌时间为
15~30min。
4.根据权利要求1所述的一种棒状自组装成球状的锌镉硫固溶体材料的制备方法,其特征在于,步骤五中洗涤具体为:将产物采用去离子水和乙醇分别离心洗涤3~6次。
5.根据权利要求1所述的一种棒状自组装成球状的锌镉硫固溶体材料的制备方法,其特征在于,步骤五中干燥具体为:在40~60℃温度下真空干燥3~5h。
