专利号: 2018108213095
申请人: 深圳医数智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

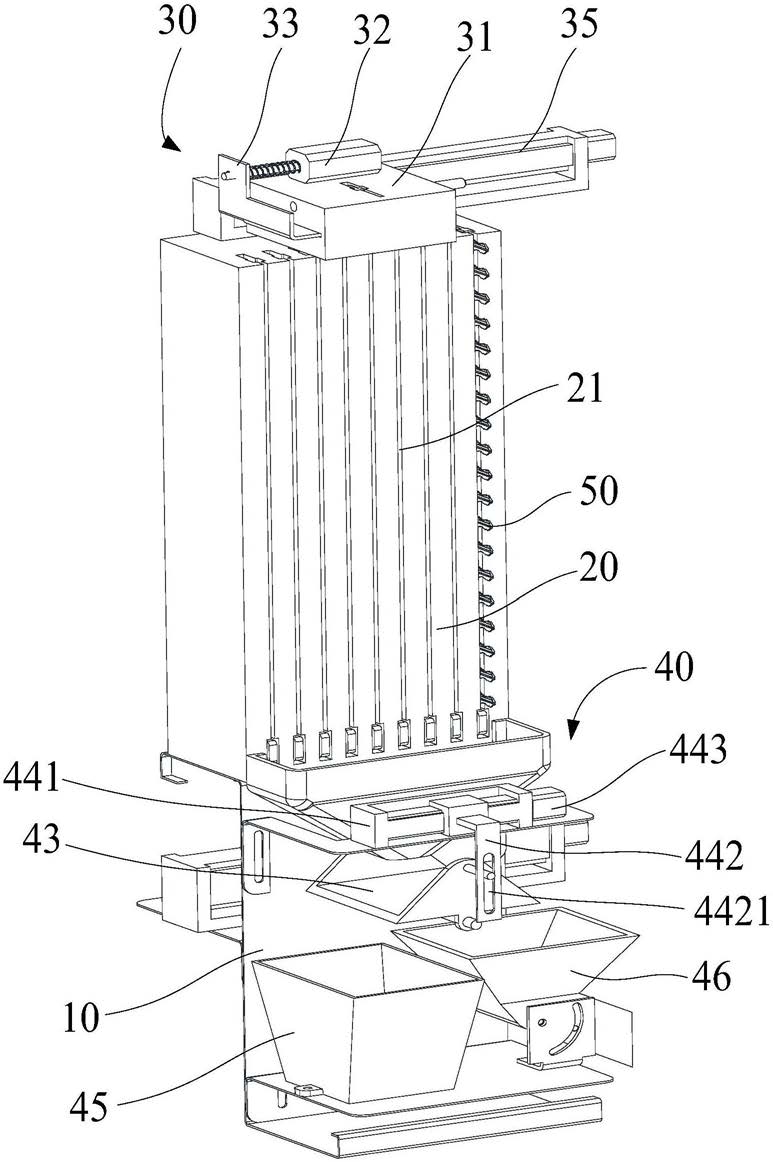

1.一种钥匙柜,其特征在于:包括机架、用于存储钥匙的收纳柜、用以收纳钥匙并将所述钥匙导入至所述收纳柜的钥匙归还装置以及用以将所述收纳柜之钥匙导出所述收纳柜的钥匙发放装置,所述收纳柜上设有用于存储钥匙的收纳腔,所述钥匙归还装置包括插入座、第一驱动机构、挡位件以及第一钥匙识别器,所述插入座设于所述收纳柜的顶部且所述插入座上设有用于供钥匙插设并将钥匙导入所述收纳腔内的插入导向槽,所述挡位件可滑动的横向插设于所述插入座与所述收纳柜之间或者可滑动的横向插设于所述插入座上以用于隔断或者导通所述插入导向槽与所述收纳腔,所述第一驱动机构安装于所述插入座上以用于驱动所述挡位件水平往复滑动,所述第一钥匙识别器安装于所述插入座上以用于识别插入所述插入导向槽内的钥匙,所述收纳柜及钥匙发放装置都安装于所述机架上。

2.根据权利要求1所述的钥匙柜,其特征在于,所述插入导向槽的数量为一个;

所述收纳腔的数量为多个,多个所述收纳腔间隔排列成一排。

3.根据权利要求2所述的钥匙柜,其特征在于,所述钥匙归还装置还包括用于驱动所述插入座沿所述收纳腔排列方向往复运动的第二驱动机构,所述第二驱动机构包括安装于所述收纳柜顶部的第一基座、滑动安装于所述第一基座上的第一滑动件和设置于所述第一基座上以用于驱动所述第一滑动件滑动的第一动力元件,所述插入座与所述第一滑动件固定连接。

4.根据权利要求2所述的钥匙柜,其特征在于,所述钥匙发放装置包括用于将所述收纳柜内钥匙推出所述收纳腔的钥匙推出机构、安装于所述机架上并与所述钥匙推出机构连接以用于驱动所述钥匙推出机构沿所述收纳腔排列方向往复运动的第三驱动机构、安装于所述机架上以用于承接所述收纳柜所推出之钥匙的承载台、与外部控制器连接并位于所述承载台上以用于识别所述承载台上之钥匙的第二钥匙识别器、与所述承载台连接以用于驱动所述承载台正转或反转的第四驱动机构、位于所述承载台一侧以用于收纳从所述承载台一侧滑下之钥匙的钥匙回收盒和位于所述承载台另一侧以用于收纳从所述承载台另一侧滑下之钥匙的钥匙输出导向框,所述第四驱动机构、钥匙回收盒和钥匙输出导向框都安装于所述机架上。

5.根据权利要求4所述的钥匙柜,其特征在于,所述钥匙推出机构包括设于所述第三驱动机构上的第二基座、滑动安装于所述第二基座上的第二滑动件和设置于所述第二基座上以用于驱动所述第二滑动件滑动的第二动力元件,所述第二滑动件具有用于将所述收纳腔之钥匙顶出的推杆。

6.根据权利要求5所述的钥匙柜,其特征在于,所述第三驱动机构包括安装于所述机架上的第三基座、滑动安装于所述第三基座上的第三滑动件和设置于所述第三基座上以用于驱动所述第三滑动件滑动的第三动力元件,所述第三滑动件与所述第二基座固定连接。

7.根据权利要求1所述的钥匙柜,其特征在于,所述插入导向槽的数量为一个,所述收纳腔的数量为多个,多个所述收纳腔沿所述收纳柜周向方向间隔设置;

且所述钥匙柜还包括安装于所述机架上并与所述收纳柜连接以用于驱动所述收纳柜相对于所述机架转动的驱动组件,所述插入座安装于所述机架上。

8.根据权利要求7所述的钥匙柜,其特征在于,所述钥匙发放装置包括用于将所述收纳柜内钥匙推出所述收纳腔的钥匙推出机构、安装于所述机架上以用于承接所述收纳柜所推出之钥匙的承载台、与外部控制器连接并位于所述承载台上以用于识别所述承载台上之钥匙的第二钥匙识别器、与所述承载台连接以用于驱动所述承载台正转或反转的第四驱动机构、位于所述承载台一侧以用于收纳从所述承载台一侧滑下之钥匙的钥匙回收盒和位于所述承载台另一侧以用于收纳从所述承载台另一侧滑下之钥匙的钥匙输出导向框,所述钥匙推出机构、第四驱动机构、钥匙回收盒和钥匙输出导向框都安装于所述机架上。

9.根据权利要求8所述的钥匙柜,其特征在于,所述钥匙推出机构包括安装于所述机架上的第二基座、滑动安装于所述第二基座上的第二滑动件和设置于所述第二基座上以用于驱动所述第二滑动件滑动的第二动力元件,所述第二滑动件具有用于将所述收纳腔之钥匙顶出的推杆。

10.根据权利要求4或8所述的钥匙柜,其特征在于,所述第四驱动机构包括安装于所述机架上的第四基座、滑动安装于所述第四基座上的第四滑动件和设置于所述第四基座上以用于驱动所述第四滑动件滑动的第四动力元件,所述承载台设有转动杆,所述第四滑动件上设置有条形孔,所述转动杆的一端穿设于所述条形孔内。
