专利号: 2018108229017
申请人: 南通鼎昌餐饮服务管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

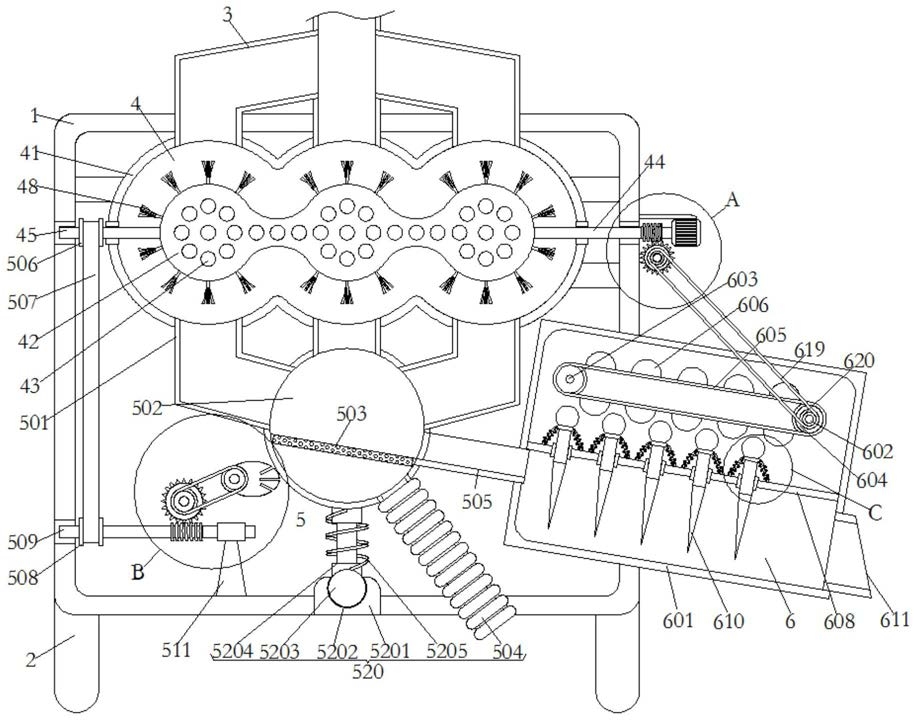

1.一种羊肉用处理装置,包括箱体(1),其特征在于:所述箱体(1)底部的四个直角处均固定连接有支撑腿(2),所述箱体(1)顶部的开口内插接有三通管(3),所述箱体(1)内设置有滚筒清洗机构(4),所述三通管(3)的底端插接在滚筒清洗机构(4)顶部的开口内,所述箱体(1)内部的下方设置有震滤机构(5),所述震滤机构(5)的顶部与滚筒清洗机构(4)的底部相通,所述箱体(1)的一侧镶嵌有斩切机构(6),所述斩切机构(6)的进口与震滤机构(5)的出口相通;

所述滚筒清洗机构(4)包括滚筒箱(41),所述三通管(3)的底端插接在滚筒箱(41)顶部的开口内,所述滚筒箱(41)内套接有翻转板(42),所述翻转板(42)上开设有若干个漏水孔(43),所述翻转板(42)的两侧分别与主动轴(44)和从动轴(45)的一端固定连接,所述主动轴(44)的一端贯穿滚筒箱(41)一侧上镶嵌的轴承和箱体(1)的一侧且延伸至其外部,所述箱体(1)的一侧通过安装板(46)与驱动电机(47)的顶部固定连接,所述驱动电机(47)的输出端与主动轴(44)的一端固定连接,所述从动轴(45)的另一端贯穿滚筒箱(41)的另一侧且插接在箱体(1)内壁一侧镶嵌的轴承内,所述翻转板(42)的侧表面固定连接有若干个梳理板(48);

所述震滤机构(5)包括三通连接管(501),所述三通连接管(501)的顶端插接在滚筒箱(41)底部开设的出口内,所述三通连接管(501)的底端与过滤圆套(502)的顶部固定连接且相通,所述过滤圆套(502)内套接有滤网(503),所述过滤圆套(502)底部一侧的开口插接有排水管(504),所述排水管(504)的底端贯穿箱体(1)的底部且延伸至其外部,所述过滤圆套(502)一侧的开口内插接有排料槽(505),所述过滤圆套(502)的底部通过连接器(520)与箱体(1)内壁的底部活动连接,所述从动轴(45)上套接有主动轮(506),所述主动轮(506)通过皮带(507)与其下方的从动轮(508)传动连接,所述从动轮(508)的轴心处穿插有驱动轴(509),所述驱动轴(509)的一端插接在箱体(1)内壁一侧镶嵌的轴承内,所述驱动轴(509)上套接有限位轴承(510),所述限位轴承(510)的底部通过固定板(511)与箱体(1)内壁的底部固定连接,所述驱动轴(509)上套接有第一蜗杆套(512),所述第一蜗杆套(512)与其上方的第一涡轮(513)啮合,所述第一涡轮(513)的轴心处穿插有涡轮轴(514),所述涡轮轴(514)的两端分别与箱体(1)内壁的前后两侧活动连接,所述涡轮轴(514)上套接有主传动轮(515),所述主传动轮(515)通过传动带(516)与其斜上方的从传动轮(517)传动连接,所述从传动轮(517)的轴心处穿插有传动轴(518),所述传动轴(518)的两端分别与箱体(1)内壁的前后两侧活动连接,所述传动轴(518)上套接有拨动板(519),所述拨动板(519)的侧表面搭接在过滤圆套(502)的表面上;

所述连接器(520)包括安装块(5201),所述安装块(5201)的底部镶嵌在箱体(1)内壁的底部,所述安装块(5201)的顶部开设有圆槽(5202),所述圆槽(5202)内套接有滚珠(5203),所述滚珠(5203)的顶部通过伸缩杆(5204)与过滤圆套(502)的底部活动连接,所述伸缩杆(5204)上套接有复位弹簧(5205),所述复位弹簧(5205)的两端分别与伸缩杆(5204)侧表面的顶部和底部固定连接;

所述斩切机构(6)包括切块箱(601),所述切块箱(601)固定穿插在箱体(1)的一侧,所述排料槽(505)的一端插入切块箱(601)一侧的开口,所述切块箱(601)另一侧开口内插接有排料管(611),所述切块箱(601)内壁左右两侧的前后两侧分别通过主动转杆(602)和从动转杆(603)转动连接,所述主动转杆(602)与从动转杆(603)上均套接有皮带轮(604),且两个皮带轮(604)通过传送带(605)传动连接,所述传送带(605)的表面固定连接有若干个拨动块(606),所述切块箱(601)内且位于拨动块(606)的下方套接有若干个直线轴承(607),且若干个直线轴承(607)相对的一侧通过连接杆(608)连接,最外侧所述的直线轴承(607)通过连接杆(608)与切块箱(601)内壁的两侧固定连接,所述直线轴承(607)内穿插有挤推杆(621),所述挤推杆(621)的顶端固定连接有配合拨动块(606)使用的接触块(609),所述挤推杆(621)的底端固定连接有切割片(610),所述挤推杆(621)上套接有固定箍(612),所述固定箍(612)侧表面的两侧均通过支撑活动杆(613)分别与其两侧的连接杆(608)的顶部活动连接,所述支撑活动杆(613)上套接有支撑弹簧(614),所述支撑弹簧(614)的两端分别与支撑活动杆(613)侧表面的顶部和底部固定连接,所述驱动电机(47)的输出端套接有第二蜗杆套(615),所述第二蜗杆套(615)与其下方的第二涡轮(616)啮合,所述第二涡轮(616)的轴心处穿插有U形杆(617),所述U形杆(617)的两端均与箱体(1)的一侧固定连接,所述U形杆(617)上套接有主驱动轮(618),所述主驱动轮(618)通过驱动带(619)与切块箱(601)内部的从驱动轮(620)传动连接,所述驱动带(619)穿插在切块箱(601)的顶部,所述从驱动轮(620)固定套接在主动转杆(602)上。

2.根据权利要求1所述的一种羊肉用处理装置,其特征在于:所述拨动板(519)上开设有若干个开口槽。

3.根据权利要求1所述的一种羊肉用处理装置,其特征在于:所述梳理板(48)的一侧开设有若干个通槽。

4.根据权利要求1所述的一种羊肉用处理装置,其特征在于:所述切块箱(601)的倾斜角度为30°-35°之间。
