专利号: 2018108234301
申请人: 浙江泰邦电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

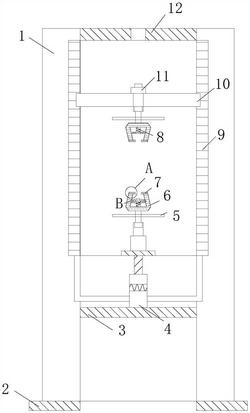

1.一种咬紧防滑的防白蚁电缆拉伸设备,其结构包括门柱(1)、固定板(2)、支撑板(3)、驱动电机(4)、调节杆(5)、夹持拉伸器(6)、夹持盖(7)、内裹柱(8)、螺纹槽板(9)、滑动柱(10)、滑动头(11)、上限制柱(12),其特征在于:所述固定板(2)设有两个以上并且固定在门柱(1)的下方,所述支撑板(3)连接在两个门柱(1)的中间,所述驱动电机(4)垂直固定在支撑板(3)的上方,所述螺纹槽板(9)设有两个并且安装在门柱(1)的内侧,所述滑动柱(10)嵌在两个螺纹槽板(9)的中间,所述滑动头(11)镶嵌在滑动柱(10)的中间,所述上限制柱(12)安设在滑动柱(10)的上方,所述调节杆(5)、夹持拉伸器(6)、内裹柱(8)的组合装置设置有2个组合,其中一组组合装置设置于滑动头(11)正对驱动电机(4)的一端,另一组组合装置设置在驱动电机(4)正对滑动头(11)的一端,两组组合装置的组合安装方式相同,为镜像对称结构设置,所述夹持拉伸器(6)的上半部分为U型结构,所述内裹柱(8)的底端嵌在夹持拉伸器(6)的U型内侧底端,所述调节杆(5)插嵌在夹持拉伸器(6)的中段,其中两个夹持拉伸器(6)下部底端分别固定在驱动电机(4)的上端和滑动头(11)的下端;所述夹持盖(7)由冲击盖(71)、固定槽板(72)、拱形框(73)、啮合柱(74)、咬紧装置(75)、胶柱(76)、啮合框(77)、推条(78)组成,所述夹持盖(7) 设置2组,每组分别设置在夹持拉伸器(6) 上半部U型结构的两个顶端上,U型结构两个顶端设置的夹持盖为轴心180度旋转对称结构,U型结构两个顶端设置的夹持盖可以通过啮合柱(74)和啮合框(77)相互咬合,所述冲击盖(71)与U型结构的顶端为固定连通结构;所述冲击盖(71)、固定槽板(72)和拱形框(73)由外向内依次固定连接,所述拱形框(73)安设在夹持拉伸器(6)的顶部,所述啮合柱(74)固定在拱形框(73)内侧的一端,所述啮合框(77)镶嵌在拱形框(73)内侧的另一端,所述咬紧装置(75)固定在拱形框(73)内侧的中段,所述咬紧装置(75)由钉紧钉(751)、活动架(752)和半弧条(753)组成,所述半弧条(753)连接在拱形框(73)的内侧,所述活动架(752)设有两个,并且连接在半弧条(753)外侧的两端,所述钉紧钉(751)设有多个,并且插嵌入活动架(752)和半弧条(753),所述胶柱(76)穿设于拱形框(73)内部,所述胶柱(76)一端插嵌连接固定槽板(72)内侧,另一端和半弧条(753)的中部连接,所述推条(78)设有两个,所述推条(78)一端固定在冲击盖(71)的内侧,另一端与活动架(752)连接,所述推条(78)穿设通过固定槽板(72)和拱形框(73)内部;所述内裹柱(8)由一号卡盘(81)、二号卡盘(82)、通孔(83)组成,所述一号卡盘(81)固定在夹持拉伸器(6)的内侧,所述二号卡盘(82)连接在一号卡盘(81) 形状的互补位置,所述通孔(83)位于一号卡盘(81)、二号卡盘(82)的中间;内裹柱(8)的底部设有弹簧,所述夹持拉伸器(6)U型结构的上半部分的内侧装有液体。
