1.一种共聚改性氮化碳/氧化锌复合可见光催化剂的熔盐法制备方法，其特征在于，其包括下列步骤：

1)将氮化碳的前驱体、有机小分子单体与熔盐混合，研磨均匀后转移至坩埚中；

2)将盛有上述混合物的坩埚置于马弗炉中，在空气氛围中煅烧后自然降温至室温；

3)将坩埚中的固体混合物用热水洗涤，除尽其中的盐，干燥后得到共聚改性氮化碳/氧化锌复合可见光催化剂。

2.根据权利要求1所述的制备方法，其特征在于：所述步骤1)中，所述氮化碳的前驱体选自三聚氰胺、二氰二胺、单氰胺中的任意一种或多种。

3.根据权利要求1所述的制备方法，其特征在于：所述步骤1)中，有机小分子单体选自

2,4,6-三氨基嘧啶、4-氨基-2,6-二羟基嘧啶、2-氨基-4,6-二羟基嘧啶中的任意一种。

4.根据权利要求1所述的制备方法，其特征在于：所述步骤1)中，所述熔盐为氯化钾与氯化锌的混合物，其中所述氯化钾与所述氯化锌的质量比为1:0.5～1.5。

5.根据权利要求1所述的制备方法，其特征在于：所述步骤1)中，所述氮化碳的前驱体、有机小分子单体与熔盐的质量比为1:0.005～0.25:2～12。

6.根据权利要求1所述的制备方法，其特征在于：所述步骤2)中，所述煅烧的升温速率为1.5～5℃/分钟。

7.根据权利要求1所述的制备方法，其特征在于：所述步骤2)中，所述煅烧的温度为520～600℃。

8.根据权利要求1所述的制备方法，其特征在于：所述步骤2)中，所述煅烧的保温时间为2～8小时。

9.根据权利要求1所述的制备方法，其特征在于：所述步骤3)中，所述热水的温度为60～90℃。

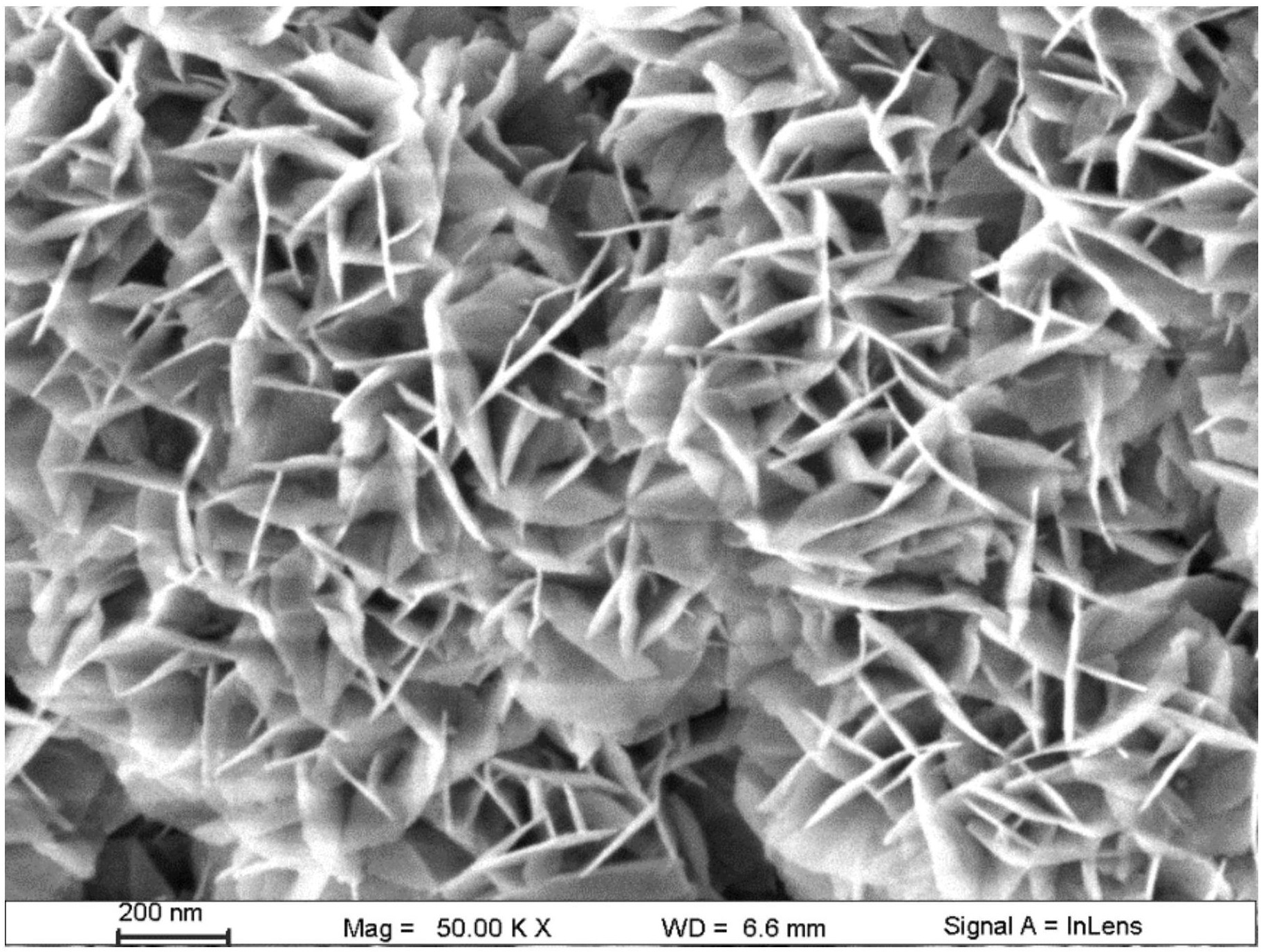

10.权利要求1至9中任一项所述的制备方法制得的共聚改性氮化碳/氧化锌复合可见光催化剂。

11.权利要求10所述的共聚改性氮化碳/氧化锌复合可见光催化剂在可见光下光催化分解水产氢中的应用。
