专利号: 201810827051X
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

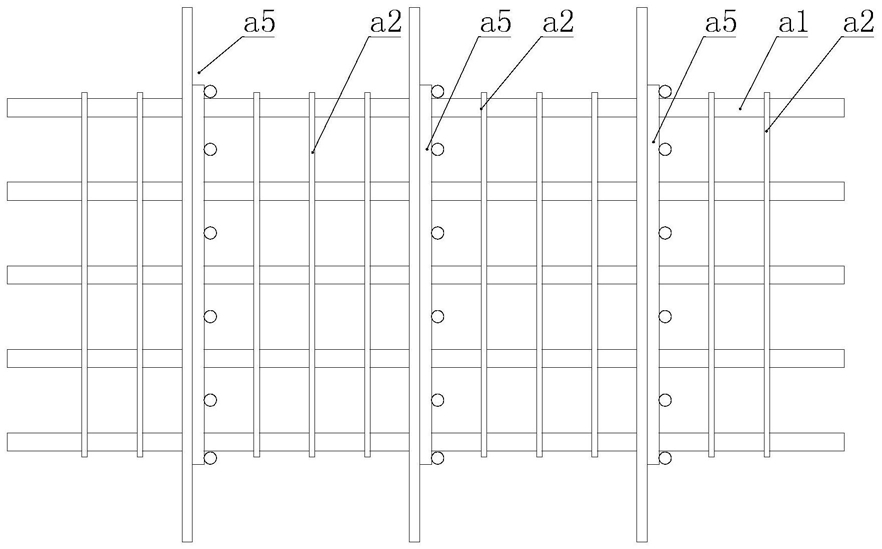

1.一种斜拉桥索塔钢筋骨架,包括多根相互平行的主筋(a1),所有所述主筋(a1)呈矩形阵列状分布,在所述主筋(a1)上沿其长度方向设有多个箍筋保持架(a2),每个所述箍筋保持架(a2)同时与所有所述主筋(a1)连接,其特征在于:在所述箍筋保持架(a2)上设有与所述主筋(a1)一一对应的主筋套圈(a3),所述主筋(a1)穿过每个所述箍筋保持架(a2)上对应的所述主筋套圈(a3),所述主筋(a1)与每个所述箍筋保持架(a2)上的至少一个所述主筋套圈(a3)焊接。

2.根据权利要求1所述的斜拉桥索塔钢筋骨架,其特征在于:每个所述箍筋保持架(a2)的所有所述主筋套圈(a3)呈矩形阵列分布,相邻两排、以及相邻两列所述主筋套圈(a3)之间分别通过箍筋条(a4)连接,该箍筋条(a4)的两端分别与对应的所述主筋套圈(a3)连接。

3.根据权利要求1或2所述的斜拉桥索塔钢筋骨架,其特征在于:位于所述主筋(a1)上最外侧的两个所述箍筋保持架(a2)为端部固定架,两个所述端部保持架之间的所述箍筋保持架(a2)为中间保持架;

所述端部固定架的所有所述主筋套圈(a3)分别与对应的所述主筋(a1)焊接,所述中间保持架的最外圈的所述主筋套圈(a3)分别与对应的所述主筋(a1)焊接。

4.根据权利要求1所述的斜拉桥索塔钢筋骨架,其特征在于:在所述主筋(a1)上沿其长度方向还设有多个模板连接架(a5),该模板连接架(a5)包括主筋容纳框体(a6),该主筋容纳框体(a6)围住所有所述主筋(a1),所述主筋容纳框体(a6)上向外发散有多个模板对接柱(a7),所述模板对接柱(a7)均与所述主筋(a1)垂直。

5.根据权利要求4所述的斜拉桥索塔钢筋骨架,其特征在于:所述模板对接柱(a7)包括第一连接杆和第二连接杆,二者之间相互垂直,所述主筋容纳框体(a6)为矩形框体,所述第一连接杆连接所述主筋容纳框体(a6)两个相对的边条,所述第二连接杆连接所述主筋容纳框体(a6)另外两个相对的边条;

所述第一连接杆两端、以及所述第二连接杆两端分别向外延伸出所述主筋容纳框体(a6),以形成模板连接头。

6.根据权利要求5所述的斜拉桥索塔钢筋骨架,其特征在于:所述模板连接头上设有外螺纹。

7.根据权利要求5或6所述的斜拉桥索塔钢筋骨架,其特征在于:所述第一连接杆、以及所述第二连接杆均至少为两根,所述第一连接杆、以及所述第二连接杆分别与对应的所述主筋容纳框体(a6)的边条焊接,所述第一连接杆和所述第二连接杆的交叉节点处焊接。

8.根据权利要求5所述的斜拉桥索塔钢筋骨架,其特征在于:相邻两个所述模板连接架(a5)之间设有至少一个所述箍筋保持架(a2);所述主筋容纳框体(a6)与最外圈的所有主筋(a1)焊接。
