专利号: 2018108270628
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种斜拉桥索塔钢筋骨架穿设体系,其特征在于:包括下底板(b1),该下底板(b1)上竖向设有多个定位套筒(b2),所述定位套筒(b2)在所述下底板(b1)上呈矩形阵列状分布,所述定位套筒(b2)垂直于所述下底板(b1),所述定位套筒(b2)的下端与所述下底板(b1)连接,所述定位套筒(b2)的筒壁上沿其长度方向设有四个条形断裂口(b3),四个所述条形断裂口(b3)环向均匀分布,所述条形断裂口(b3)穿出所述对应的定位套筒(b2)上端面。

2.根据权利要求1所述的斜拉桥索塔钢筋骨架穿设体系,其特征在于:在所述下底板(b1)上设有与所述定位套筒(b2)一一对应的套筒下插孔(b4),所述定位套筒(b2)的下端插设在对应的所述套筒下插孔(b4)内;

所述套筒下插孔(b4)的孔底设有贯穿所述下底板(b1)的主筋下过孔(b5),所述定位套筒(b2)的下端面抵在所述套筒下插孔(b4)的孔底。

3.根据权利要求2所述的斜拉桥索塔钢筋骨架穿设体系,其特征在于:所述下底板(b1)的上方设有上定位板(b6),该上定位板(b6)上设有与所述定位套筒(b2)一一对应的套筒上插孔(b7),该套筒上插孔(b7)与对应的所述定位套筒(b2)的上端对接;

所述套筒上插孔(b7)的孔底设有贯穿所述上定位板(b6)的主筋上过孔(b8),所述定位套筒(b2)的上端面抵在所述套筒上插孔(b7)的孔底,所述定位套筒(b2)的上端外壁与所述套筒上插孔(b7)的孔内壁间隙配合。

4.根据权利要求3所述的斜拉桥索塔钢筋骨架穿设体系,其特征在于:所述下底板(b1)和上定位板(b6)之间设有稳定件,该稳定件包括至少两个稳定螺柱(b9),所述稳定螺柱(b9)的下端与所述下底板(b1)固定连接,所述稳定螺柱(b9)的上端活动穿过所述上定位板(b6)后套设有锁紧螺母(b10)。

5.根据权利要求3所述的斜拉桥索塔钢筋骨架穿设体系,其特征在于:所述定位套筒(b2)包括下部的插接筒体,该插接筒体的外筒壁与对应的所述套筒下插孔(b4)的孔内壁过盈卡合,该插接筒体的上边缘固定连接有套圈筒体,所述套圈筒体上竖向延伸有四个条形断裂口(b3),四个所述条形断裂口(b3)将所述套圈筒体分为四个均匀的弧形板。

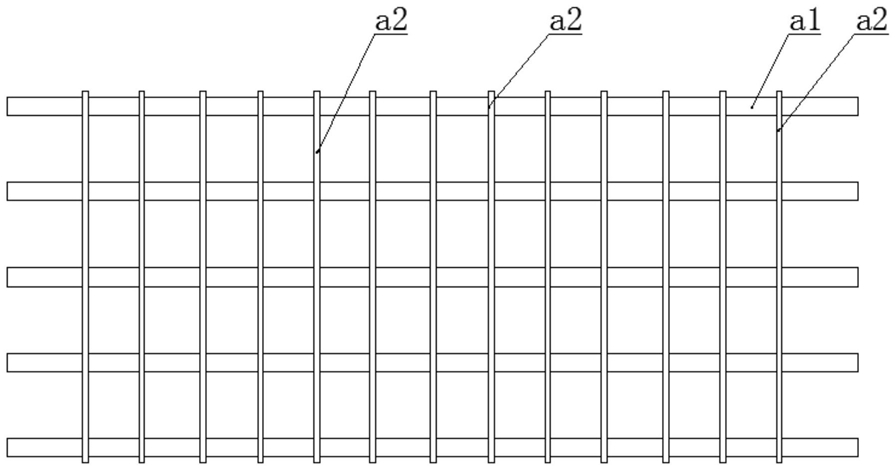

6.根据权利要求3所述的斜拉桥索塔钢筋骨架穿设体系,其特征在于:所述下底板(b1)和上定位板(b6)之间设多个箍筋保持架(a2),所述箍筋保持架(a2)包括呈矩形阵列分布的主筋套圈(a3),相邻两排、以及相邻两列所述主筋套圈(a3)之间分别通过箍筋条(a4)连接,该箍筋条(a4)的两端分别与对应的所述主筋套圈(a3)连接;

所述主筋套圈(a3)与所述定位套筒(b2)一一对应,所述主筋套圈(a3)位于对应的所述定位套筒(b2)内,相邻两排、以及相邻两列所述定位套筒(b2)的条形断裂口(b3)相对应,所述箍筋条(a4)穿过对应的所述条形断裂口(b3);

多个所述箍筋保持架(a2)相叠合,多个所述箍筋保持架(a2)对应的主筋套圈(a3)叠合形成主筋穿孔,该主筋穿孔与对应的主筋下过孔(b5)和主筋上过孔(b8)形成主筋穿设过孔。
