专利号: 2018108291516
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

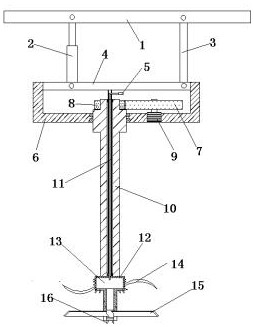

1.一种磨粒流防沉底搅拌装置,其包括固定座、振荡组件、驱动箱、连接板、搅拌轴、搅拌叶组件和高压辅助搅拌泵,其特征在于,所述驱动箱的上端固定设置有连接板,所述连接板采用所述振荡组件与所述固定座铰接连接,所述振荡组件驱动搅拌叶组件在一定幅度下摆动振荡;所述驱动箱上设置有向下伸出的所述搅拌轴,所述搅拌轴由所述驱动箱内的驱动组件驱动转动;所述搅拌轴的外圆周与所述驱动箱之间采用轴承可转动支撑设置,所述搅拌轴的中心设置有通孔;所述搅拌轴的通孔内设置有高压管,所述高压管从所述驱动箱内伸出,所述高压管与所述高压辅助搅拌泵连接;所述高压管与所述驱动箱相对不可转动的固定设置;所述搅拌轴的下端连接设置有搅拌叶组件,所述搅拌叶组件上设置有辅助喷头组件,所述辅助喷头组件与所述高压管连通设置;在搅拌时,所述搅拌叶组件转动搅拌的同时,所述高压辅助搅拌泵驱动待搅拌的一部分磨粒流介质从高压管流向辅助喷头组件,通过辅助喷头组件进行辅助喷射搅拌,所述振荡组件带动搅拌叶组件做振荡动作。

2.根据权利要求1所述的一种磨粒流防沉底搅拌装置,其特征在于:所述振荡组件包括振荡气缸和两根铰接柱,两根铰接柱设置在驱动箱的右端前后两侧,所述振荡气缸布置在驱动箱的前端中间位置,以便使得两根铰接柱、振荡气缸在驱动箱上的铰接点成等腰三角形布置,通过所述振荡气缸的伸缩实现搅拌叶组件的振荡动作。

3.根据权利要求2所述的一种磨粒流防沉底搅拌装置,其特征在于:所述驱动箱内的驱动组件包括主动齿轮、从动齿轮和搅拌电机,所述主动齿轮固定在搅拌电机的输出轴上,所述从动齿轮固定在搅拌轴上端的阶梯轴上,所述主动齿轮与从动齿轮构设为增速齿轮结构,所述搅拌电机设置在所述齿轮箱上。

4.根据权利要求2所述的一种磨粒流防沉底搅拌装置,其特征在于:所述搅拌轴的通孔内采用轴承设置有固定套筒,所述固定套筒内采用内塞固定套设所述高压管,所述固定套筒的上端固定设置在所述连接板上,以便使得所述固定套筒和高压管相对于所述驱动箱固定设置。

5.根据权利要求4所述的一种磨粒流防沉底搅拌装置,其特征在于:所述搅拌轴的下端设置有喷头座,所述喷头座内设置有内腔,所述高压管的下端伸入所述喷头座内设置,所述辅助喷头组件设置在所述喷头座上,且与所述内腔连通。

6.根据权利要求5所述的一种磨粒流防沉底搅拌装置,其特征在于:所述搅拌叶组件包括上搅拌叶片和下搅拌叶片,所述上搅拌叶片构设为使得其在转动搅拌时磨粒流介质向上搅拌叶片的四周流动,所述下搅拌叶片构设为使得其在转动搅拌时磨粒流介质向下流动,以便搅拌磨粒流底部。

7.根据权利要求6所述的一种磨粒流防沉底搅拌装置,其特征在于:所述上搅拌叶片固定设在喷头座的侧面上,所述喷头座的下端还连接固定有下空心轴,所述下搅拌叶片固定在下空心轴上。

8.根据权利要求7所述的一种磨粒流防沉底搅拌装置,其特征在于:所述辅助喷头组件包括多个倾斜喷头和多个侧喷头,所述侧喷头固定设置在所述喷头座的侧面上,所述倾斜喷头固定在所述喷头座的底部,且向远离喷头座的中心轴线的方向延伸设置。

9.根据权利要求8所述的一种磨粒流防沉底搅拌装置,其特征在于:所述下空心轴的底部还连通有多个底喷头,所述下空心轴内的空心腔与所述喷头座的内腔连通。
