专利号: 2018108309863
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

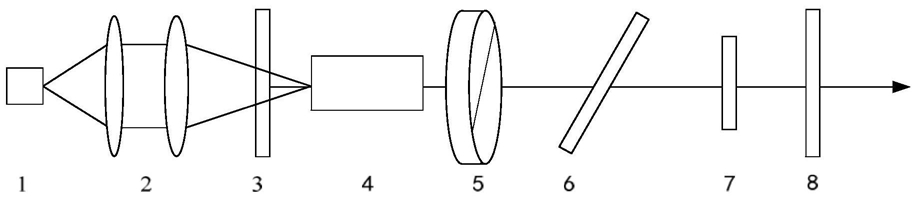

1.一种基于偏振合成激光增益的被动调Q激光器,其特征在于,所述被动调Q激光器包括:泵浦源(1)、聚焦耦合镜组(2)、全反镜(3)、偏振激光介质(4)、半波片(5)、偏振片(6)、被动调Q晶体(7)和输出镜(8),其中:所述泵浦源(1)、聚焦耦合镜组(2)、全反镜(3)、偏振激光介质(4)、半波片(5)、偏振片(6)、被动调Q晶体(7)和输出镜(8)依次光学同轴排列;

所述全反镜(3)和输出镜(8)组成谐振腔;

所述泵浦源(1)产生的泵浦光首先经过所述聚焦耦合镜组(2)的汇聚,再经过所述全反镜(3),最后被所述偏振激光介质(4)所吸收,使偏振激光介质粒子向激光上能级跃迁,形成粒子数反转,被动调Q激光器增益提高;

当被动调Q激光器增益提高到第一预设阈值以上时,谐振腔内激光开始振荡,激光光束最后经所述输出镜(8)输出。

2.根据权利要求1所述的被动调Q激光器,其特征在于,所述偏振片(6)表面镀有P光高透膜和S光高反膜,在所述谐振腔中插入所述偏振片(6)以后,腔内只允许P偏振方向光在谐振腔内往返振荡。

3.根据权利要求2所述的被动调Q激光器,其特征在于,所述被动调Q晶体(7)是基于晶体可饱和吸收特性用于调Q获得脉冲激光的晶体。

4.根据权利要求3所述的被动调Q激光器,其特征在于,所述泵浦源(1)为直接输出的半导体激光器,波长对应于所述偏振激光介质(4)的吸收峰;

所述聚焦耦合镜组(2)由两个正交放置的柱面镜和一个凸透镜组成,所述柱面镜一面为平面,另一面为凸面,且所述柱面镜的平面与泵浦源(1)相对。

5.根据权利要求3所述的被动调Q激光器,其特征在于,所述泵浦源(1)为光纤耦合输出的半导体激光器,波长对应于所述偏振激光介质(4)的吸收峰;

所述聚焦耦合镜组(2)由两个平凸透镜组成,并且凸面相对。

6.根据权利要求3-5任一所述的被动调Q激光器,其特征在于,所述全反镜(3)为平面镜、凹面镜和凸面镜中的一种,朝向所述偏振激光介质(4)的一侧镀有激光高反膜。

7.根据权利要求6所述的被动调Q激光器,其特征在于,当所述偏振激光介质(4)热效应小于第一预设阈值时,所述全反镜(3)为平面镜;当所述偏振激光介质(4)热效应大于第二预设阈值时,所述全反镜(3)为凹面镜或者凸面镜,且其凹面或凸面朝向所述偏振激光介质(4)。

8.根据权利要求3-7任一所述的被动调Q激光器,其特征在于,所述偏振激光介质(4)为具有偏振性质的激光介质,且具有晶体光轴。

9.根据权利要求3-8任一所述的被动调Q激光器,其特征在于,所述半波片(5)为偏振器件,由单轴晶体制成,通光面平行于所述偏振激光介质(4)的光轴,通光方向垂直于所述偏振激光介质(4)的光轴。

10.根据权利要求3-9任一所述的被动调Q激光器,其特征在于,所述输出镜(8)是平凹镜或平凸镜,其凹面或凸面朝向所述偏振激光介质(4),朝向所述偏振激光介质(4)的一侧镀有部分透过的激光反射膜。
