专利号: 2018108319225
申请人: 磐安县宸熙工艺品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

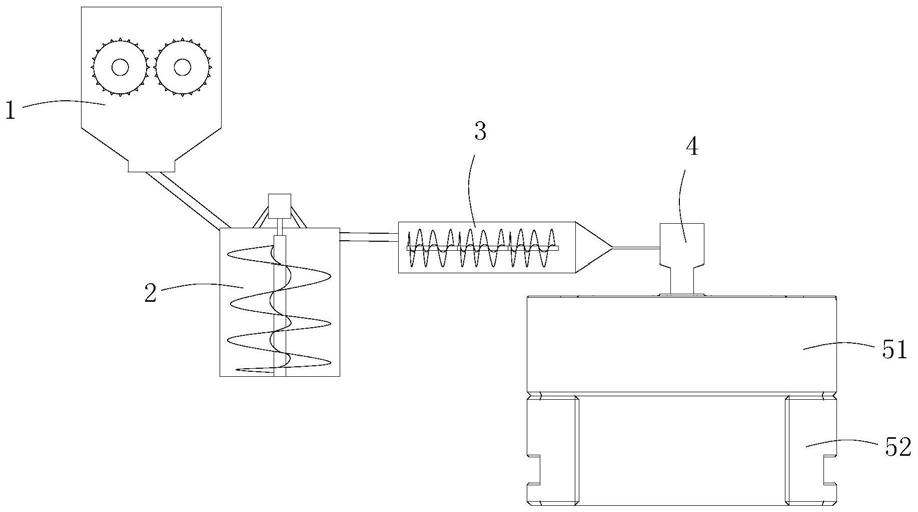

1.一种用于工艺品再利用废弃塑料的系统,其特征在于:包括

破碎装置(1),用于对废弃塑料进行破碎操作;

混合装置(2),用于将破碎后的废弃塑料和ABS塑料进行均匀混合;

热熔装置(3),用于对混合后的塑料原料进行熔融塑化;

注塑装置;

送料室(4),用于将熔融塑化后的塑料原料输送至注塑装置进行注塑成型,包括壳体(41)、可上下动作的设于壳体内的活动板(42)、用于驱动该活动板动作的驱动件(43)及进料管(44);

除杂部件,设于所述送料室(4)内,用于对经过送料室(4)输送的物料进行过滤以去除塑料原料中的杂质;

输料通道(9),设于所述送料室(4)下部,所述输料通道(9)上设有用于对该输料通道(9)进行截止或开启的出料控制部件。

2.根据权利要求1所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述出料控制部件包括可上下动作的活动件(91)、限位架(92)及设于限位架(92)上供所述活动件上下移动的运动通道(93)。

3.根据权利要求1所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述限位架(92)包括筒状的架体(921)和与一端与该架体固连的两连接臂(922),所述连接臂(922)另一端与另一端与所述输料通道(9)内壁固连。

4.根据权利要求1所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述活动件(91)为钢球,所述架体(921)下部向内延伸形成有一圈下挡沿(924),所述下挡沿的内径小于所述活动件(91)的直径。

5.根据权利要求1所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述架体(921)侧壁上沿周向间隔均匀的分布有多个过料通道(925)。

6.根据权利要求2所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述注塑装置包括上模(51)、下模(52)、设于下模的模腔(53)、与该模腔相连通的注塑通道(54)及设于上模上与可与该注塑通道相连通的注塑口(55);所述送料室(4)出料口与该注塑口(55)相连通。

7.根据权利要求6所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述除杂部件包括由上至下分布的第一除杂板(61)、第二除杂板(62)及第三除杂板(63),所述第一除杂板(61)上设有第一筛孔,所述第二除杂板(62)上设有第二筛孔,所述第三除杂板(63)上设有第三筛孔;所述第一筛孔的孔径大于第二筛孔的孔径,第二筛孔的孔径大于第三筛孔的孔径。

8.根据权利要求7所述的用于工艺品再利用废弃塑料的系统,其特征在于:所述均质装置包括第一叶轮(71)、与叶轮相连的转轴(72)、设于转轴上的第二叶轮(73)及用于驱动该第二叶轮(73)转动以带动所述第一叶轮(71)转动的驱动部件。
