1.一种Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，该方法包括：S1将适量柠檬酸铋(C6H5BiO7)和适量氧化锌(ZnO)混合后用氨水溶解得到溶液A；

S2将若干的柠檬酸(C6H8O7·H2O)溶液和溶液A混合得到溶液B；

S3将若干的硼酸(H3BO3)溶液和溶液B混合，并将pH调为弱碱性并搅拌得到混合液C；

S4将混合液C均匀加热22h，取出待冷却至室温后多次清洗，得到粉体，干燥后保持590℃-610℃加热一段时间得到产物Bi24B2O39/Bi2O3复合粉体。

2.根据权利要求1所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，所述柠檬酸的摩尔量是柠檬酸铋(C6H5BiO7)摩尔量的3倍。

3.根据权利要求1所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，所述柠檬酸铋(C6H5BiO7)、氧化锌(ZnO)和硼酸的摩尔比为2:1:2。

4.根据权利要求3所述的Bi24B2O39/Bi2O3复合可见光光催化材料的制备方法，其特征在于，所述硼酸的摩尔量较柠檬酸铋(C6H5BiO7)摩尔量高出至少10％。

5.根据权利要求4所述的Bi24B2O39/Bi2O3复合可见光光催化材料的制备方法，其特征在于，高出10％的硼酸为反应过程中硼酸的挥发量。

6.根据权利要求1所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，能用氨水调节混合液C的pH值。

7.根据权利要求6所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，所述氨水的使用不会在反应过程中引入其他杂质离子。

8.根据权利要求1所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，所述混合液D保持160℃-200℃均匀加热。

9.根据权利要求1所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法，其特征在于，所述粉体能够通过离心取得。

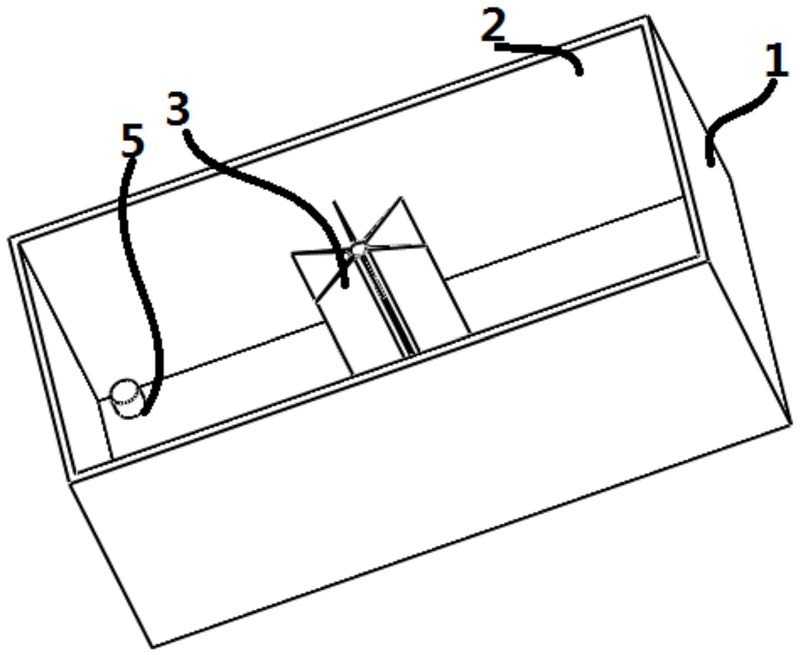

10.一种根据权利要求1-9中任一权利要求所述的Bi24B2O39/Bi2O3复合可见光催化剂的制备方法进行生产的设备，其特征在于，包括:反应室，所述反应室形成有具有开口的内腔，所述内腔内设有搅拌器，所述反应室底部设有放料孔，所述放料孔与所述内腔连通，所述反应室还包括盖体，所述盖体用于密封所述内腔，所述反应室还设有加热器。
