专利号: 2018108377841
申请人: 江苏瀚珹工程咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

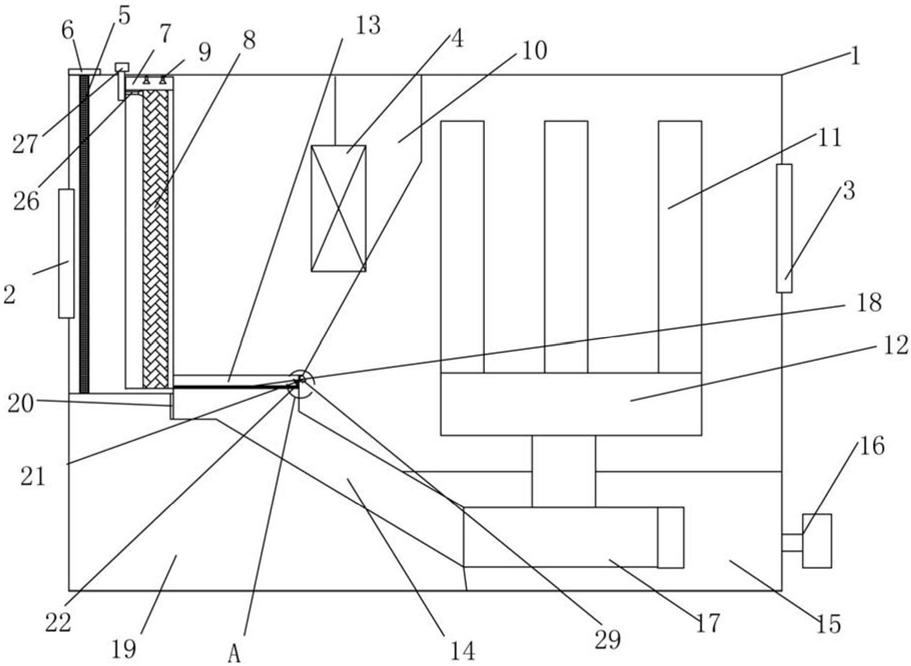

1.一种环保用空气净化器,包括净化器本体(1),所述净化器本体(1)上设置有进气口(2)、出气口(3)、风机(4),其特征在于:所述净化器本体(1)内沿空气的流动方向依次设置有初级除尘过滤网、二次除尘过滤网、隔水装置和紫外杀菌装置;所述初级除尘过滤网包括置于进气口(2)一侧且能够抽拉式设于净化器本体(1)内的第一除尘过滤网板(5)以及置于净化器本体(1)外侧的抽拉板(6),所述二次除尘过滤网包括支架(7)、设于支架(7)内的无纺布过滤网(8)以及置于无纺布过滤网(8)上方且一个以上的高压喷头(9),所述隔水装置包括将空气中的多余水分隔除的隔水区(10);所述紫外杀菌装置包括托盘(12)以及按照三角形的三个角进行分布的三个紫外灯(11),在支架(7)上并与隔水区(10)配合的一侧的底部设有临时储水仓(13),临时储水仓(13)的下部设有倾斜设置的倾斜流道(14),倾斜流道(14)的底部设有终极储水仓(15),在终极储水仓(15)的侧边设有与终极储水仓(15)连通的水泵(16),水泵(16)的输出端与高压喷头(9)连接,在倾斜流道(14)的底部设有入口与倾斜流道(14)的底部贯通的水轮机(17),水轮机(17)的出口与终极储水仓(15)的底部贯通,水轮机(17)的输出轴与托盘(12)连接,所述临时储水仓(13)内一侧铰接有灰尘过滤网(18),所述无纺布过滤网(8)的下方设有灰尘收集仓(19),且在灰尘收集仓(19)上设有电动门(20),且所述电动门(20)位于灰尘过滤网(18)的活动端部的对面,在临时储水仓(13)上设有当灰尘过滤网(18)的一侧向下倾倒时能够将灰尘过滤网(18)上的灰尘推入电动门(20)方向的推动装置(29),在无纺布过滤网(8)的前端上方设有能够进行上下移动后对无纺布过滤网(8)进行清扫的清洗刷(26),清洗刷(26)上方通过驱动气缸(27)驱动;

所述推动装置(29)包括推动气缸(21)以及推动板(22),且所述推动板(22)倾斜设置,且推动板(22)倾斜的方向与灰尘过滤网(18)倾斜的方向一致;

所述终极储水仓(15)内设有净水材料;

所述倾斜流道(14)的底部设有流量监测计(23),所述流量监测计(23)上连接有置于净化器本体(1)外的控制器(24),所述控制器(24)上设有控制高压喷头(9)压力大小的水压调节计(25)。

2.根据权利要求1所述的一种环保用空气净化器,其特征在于:所述倾斜流道(14)的底部设有流量监测计(23),所述流量监测计(23)上连接有置于净化器本体(1)外的控制器(24),所述控制器(24)上设有控制高压喷头(9)压力大小的水压调节计(25)。

3.根据权利要求1或2所述的一种环保用空气净化器,其特征在于:所述隔水区(10)包括山峰型的挡水板(30)。

4.根据权利要求1或2所述的一种环保用空气净化器,其特征在于:在驱动气缸(27)的输出轴设有套管(28),在套管(28)的两侧设有分别位于无纺布过滤网(8)两面的所述清洗刷(26)。

5.根据权利要求1所述的一种环保用空气净化器,其特征在于:在驱动气缸(27)的输出轴设有套管(28),在套管(28)的两侧设有分别位于无纺布过滤网(8)两面的所述清洗刷(26)。

6.根据权利要求1所述的一种环保用空气净化器,其特征在于:在驱动气缸(27)的输出轴设有套管(28),在套管(28)的两侧设有分别位于无纺布过滤网(8)两面的所述清洗刷(26)。

7.根据权利要求1所述的一种环保用空气净化器,其特征在于,所述环保用空气净化器对空气净化的具体步骤如下:

S1、先在终极储水仓(15)内装入干净的水;

S2、空气在风机(4)的作用下,被抽入进气口(2);然后在第一除尘过滤网板(5)的作用下将相对较大的灰尘隔离,然后相对干净的空气进入二次除尘过滤网;

S3、在高压喷水的作用将空气中相对较小的灰尘打湿,然后在无纺布过滤网(8)的作用下进行隔离,然后湿的空气进入隔水区(10);

S4、在隔水区(10)的作用下将控制器(24)的水珠进行隔离,然后送入紫外杀菌装置内;

S5、而步骤S3中在高压的作用下将灰尘以及水送入临时储水仓(13),然后在灰尘过滤网(18)的作用下将灰尘隔离在灰尘过滤网(18)上,水快速流入倾斜流道(14),然后冲击水轮机(17),使得水轮机(17)工作带动输出轴转动从而带动托盘(12)转动;使得进入紫外杀菌装置内的空气被送入紫外灯(11)构成的旋转通道内,然后对空气进行全方访问杀菌处理,最后干净的空气从出风口送出;

S6、当灰尘过滤网(18)上的灰尘过多时,旋转灰尘过滤网(18)向下倾斜,打开电动门(20),然后利用推动装置(29)将灰尘推入灰尘收集仓(19);

S7、水轮机(17)输出的水存在终极储水仓(15)内,然后利用水泵(16)将水送入高压喷头(9)进行反复利用;

S8、同时定期利用驱动气缸(27)推动清洗刷(26)上下移动刷洗无纺布过滤网(8)表面。
