专利号: 2018108393670
申请人: 上海理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种显示缺失图像的系统,用于显示观察者的视野中因障碍物阻挡而缺失的实时同步的所述缺失图像,其特征在于,包括:采集单元,采集所述障碍物周围的实时图像数据;

位移测量单元,包括佩戴在所述观察者的头部,用于实时同步反映所述观察者头部位移的位移测量器、数个设置在所述观察者周围的第一基站以及设置在所述观察者附近的第二基站,所述位移测量器分别与所述第一基站、所述第二基站通讯连接,所述第一基站与所述第二基站通讯连接;

分析单元,设置在所述观察者附近,分别与所述采集单元、所述位移测量器以及所述第一基站通讯连接;以及显示单元,设置在所述障碍物靠近所述观察者一侧的表面上,与所述分析单元通讯连接,其中,所述采集单元、所述位移测量单元、所述分析单元、所述显示单元、所述障碍物以及所述观察者均在静止的物体上,当所述系统布置好以后,所述第二基站发送第一脉冲信号到各个所述第一基站,所述分析单元分别计算并记录每个所述第一基站接收到所述第一脉冲信号所需要的时间,所述时间为时长数据,所述位移测量器采集并定时发送所述观察者头部的视角位移数据到所述分析单元,所述位移测量器还定时同步发送第二脉冲信号至各个所述第一基站以及所述第二基站,所述第一基站采集所述第二脉冲信号达到所述第一基站的时刻数据,所述时刻数据为第一数据,各个所述第一基站均采集各自的所述第一数据,

当所有的所述第一基站以及所述第二基站均接收到所述第二脉冲信号以后,所述第二基站同步向各个所述第一基站发送第三脉冲信号,所述第三脉冲信号用于实时同步各个所述第一基站开始的时间,所述第一基站采集所述第三脉冲信号达到所述第一基站的时刻数据,所述时刻数据为第二数据,各个所述第一基站均采集各自的所述第二数据,

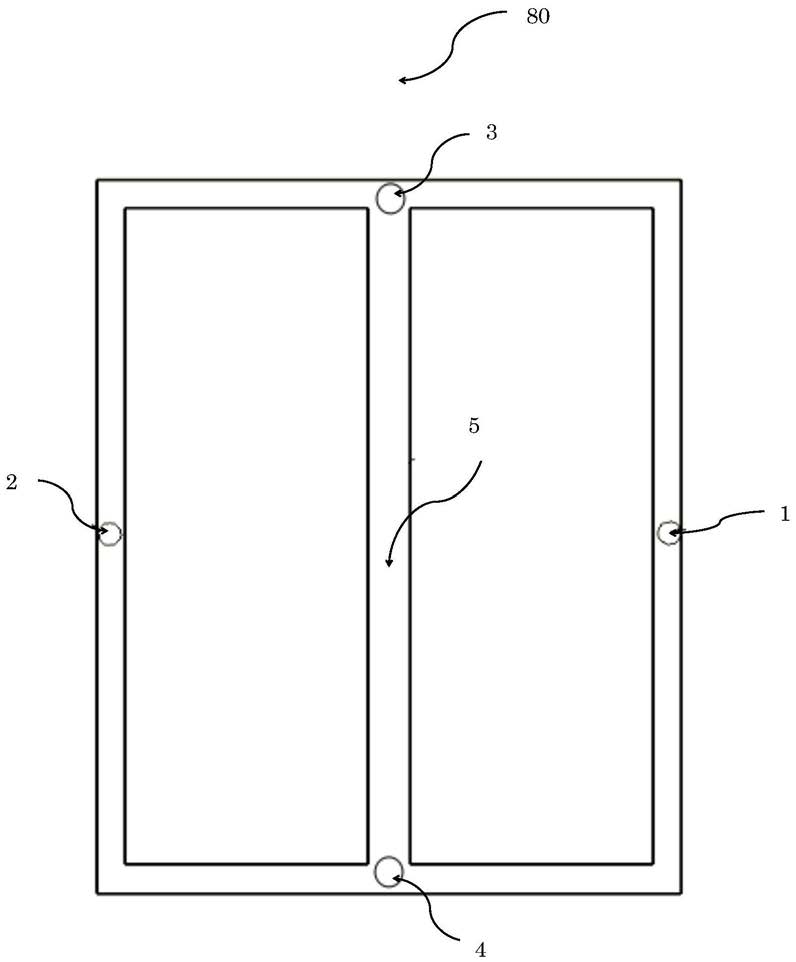

所述第一基站把采集的所述第一数据、所述第二数据发送到所述分析单元,所述分析单元接收所述实时图像数据、所述视角位移数据以及每一个所述第一基站的所述第一数据、所述第二数据,并结合每个所述第一基站的每个所述时长数据做综合处理分析后得到所述缺失图像数据,所述缺失图像数据实时同步通过所述显示单元显示出所述缺失图像,所述采集单元包括数个设置在所述障碍物上或者所述物体上的摄像装置,所述显示单元为柔性屏或者普通的显示屏。

2.根据权利要求1所述的显示缺失图像的系统,其特征在于:其中,所述缺失图像的画面随着所述观察者头部的移动变化而变化。

3.根据权利要求1所述的显示缺失图像的系统,其特征在于:其中,所述第一基站的数目至少为三个,每个所述第一基站均分布在所述观察者的周围,距离所述观察者距离均在50m之内,所述第二基站距离所述观察者距离在50m之内。

4.根据权利要求1所述的显示缺失图像的系统,其特征在于:其中,所述位移测量器为具有发射芯片的角位移传感器。

5.根据权利要求1所述的显示缺失图像的系统,其特征在于:其中,所述显示单元的形状和大小与所述障碍物的形状和大小一致,覆盖所述障碍物的阻挡住观察者视线的整个阻挡部分。

6.根据权利要求1所述的显示缺失图像的系统,其特征在于:其中,所述分析单元具有处理器。

7.一种布置权利要求1-6任意一项所述的显示缺失图像的系统的方法,其特征在于,包括:步骤一,将所述摄像装置放置于所述障碍物上或者所述物体上;

步骤二,将数个所述第一基站在所述观察者的四周;

步骤三,将所述第二基站放置于距离所述观察者50m之内的周围;

步骤四,将分析单元放置在所述观察者周围;

步骤五,将所述柔性屏设置在所述障碍物靠近所述观察者一侧的整个表面上;

步骤六,将所述位移测量器佩戴在所述观察者的头部。
