1.一种Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，包括以下步骤：(1)将一定量的金属钯前体、金属镍前体、磷配体、表面活性剂、保护剂和溶剂进行混合，在惰性气体氛围中搅拌并加热，反应完成后冷却至室温，得到Pd-Ni，即组分A；

(2)用有机溶剂A洗涤组分A表面残留的有机物，离心，收集沉淀，得到Pd-Ni纳米材料，即组分B；

(3)将组分B分散在有机溶剂B中，减压蒸除溶剂，得到固体Pd-Ni，称重后按预定的比例与载体X超声负载，减压蒸除溶剂，得到负载型的Pd-Ni/X，即组分C；

(4)将组分C置于管式炉内，在惰性气体氛围中煅烧，煅烧温度为200～600℃，煅烧时间为2～5h，煅烧后自然冷却到室温，研磨制得Pd-Ni多孔纳米笼材料。

2.根据权利要求1所述的Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，所述金属钯前体为乙酰丙酮钯、氯化钯、醋酸钯、四三苯基膦合钯、草酸钯、硫酸钯、磷酸钯中的一种或多种；所述金属镍前体为乙酰丙酮镍、氯化镍、醋酸镍、草酸镍、硫酸镍、磷酸镍中的一种或多种。

3.根据权利要求1所述的Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，所述磷配体为三苯基膦、氧化膦中的一种或多种。

4.根据权利要求1所述的Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，所述表面活性剂为季铵盐型、脂肪胺型、氨基酸型、甜菜碱型、磷脂中的一种或多种；所述保护剂为三辛基氧化膦、三辛基膦、甲硼烷-叔丁胺络合物中的一种或多种。

5.根据权利要求1所述的Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，所述有机溶剂A为甲醇、乙醇、丙醇、丁醇、乙二醇、丙二醇、丁二醇中的一种或多种；所述有机溶剂B为甲苯、乙苯、二甲苯、正己烷、戊烷、丁烷、二氯甲烷、三氯甲烷、四氯化碳、乙醚、丙醚、四氢呋喃、丙酮、丁酮、二甲基亚砜、二甲基甲酰胺、乙胺、乙醇胺、二乙醇胺、三乙醇胺和三乙胺中的一种或多种。

6.根据权利要求1所述的Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，步骤(3)中，所述载体X为Vulcan XC-72活性炭、SiO2、Al2O3、碳纳米管中的一种。

7.根据权利要求1所述的Pd-Ni多孔纳米笼催化材料的制备方法，其特征在于，步骤(2)中，所述离心转速为1000～10000rpm，离心时间为2～30min。

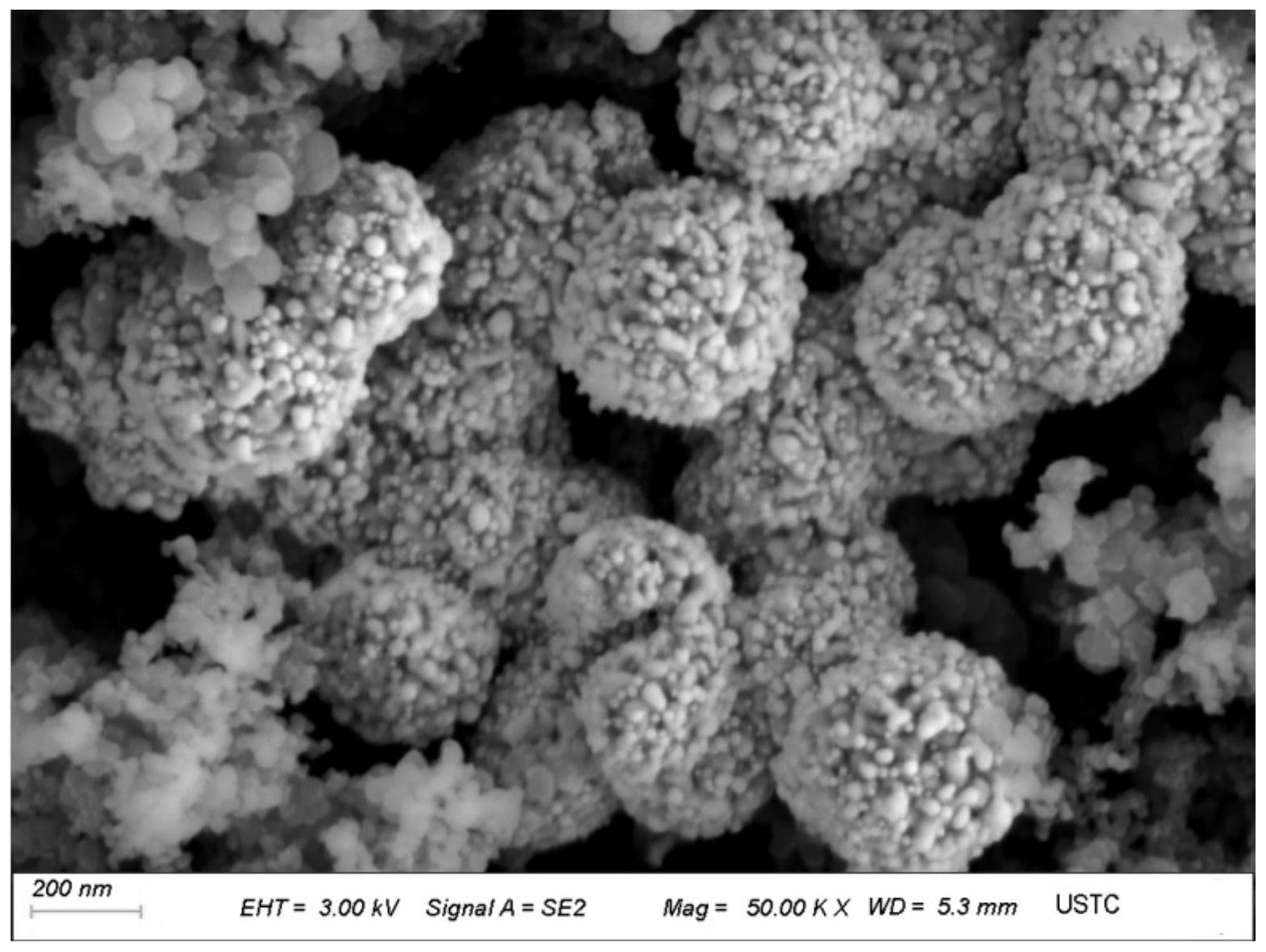

8.权利要求1～7任一项所述制备方法获得的Pd-Ni多孔纳米笼催化材料。

9.权利要求1～7任一项所述制备方法获得的Pd-Ni多孔纳米笼催化材料在制备直接醇类燃料电池阳极催化剂中的应用。

10.权利要求1～7任一项所述制备方法获得的Pd-Ni多孔纳米笼催化材料在制备电解水析氢吸氧反应催化剂中的应用。
