专利号: 2018108425934
申请人: 江苏瀚珹工程咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

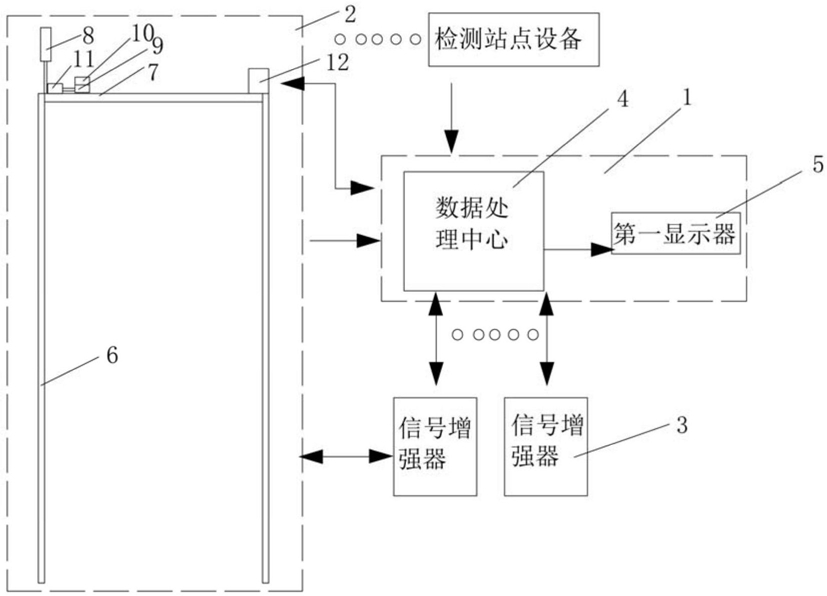

1.一种环境污染监测仪器,包括一个在线监控端(1)和若干个与在线监控端(1)连接的检测站点设备(2),其特征在于:还包括一个以上间隔设置并用于对对应的检测站点设备(2)的信号进行增强的信号增强器(3),所述在线监控端(1)包括一个能够对所有监控的数据进行处理的数据处理中心(4)以及与数据处理中心(4)连接并获取数据处理中心(4)处理后的数据然后进行显示的第一显示器(5);若干个所述检测站点设备(2)分别置于预先确定的监测区域内,且每一个检测站点设备(2)包括以下部件:两个间隔设置的定位杆(6);

设于两个定位杆(6)之间且能够在定位杆(6)上进行上下移动的横杆(7);

驱动横杆(7)在两个定位杆(6)之间进行上下移动的第一驱动气缸(8);

设于横杆(7)上方并能够在横杆(7)上方进行水平移动的安装架(9);

设于安装架(9)上的检测仪(10);

驱动安装架(9)在横杆(7)上进行水平移动的第二驱动气缸(11);

设于其中一个定位杆(6)上并用于检测检测站点实时位置的GPS定位器(12);

所述检测仪(10)包括氨氮检测传感器(13)、CO检测传感器(14)、CO2检测传感器(15)、PM2.5检测传感器(16)、湿度传感器(17)、空气质量检测仪(18)、处理器(19)、4G网卡(20)、数据转发器(21)、数据登入端口(22),其中所述处理器(19)分别与CO检测传感器(14)、CO2检测传感器(15)、PM2.5检测传感器(16)、湿度传感器(17)、空气质量检测仪(18)、第一驱动气缸(8)以及第二驱动气缸(11)连接,处理器(19)通过4G网卡(20)与数据转发器(21)连接,数据转发器(21)与数据处理中心(4)连接,4G网卡(20)还与移动终端(23)连接,信号增强器(3)与数据转发器(21)连接,所述GPS定位器(12)与数据处理中心(4)连接;

所述检测仪(10)通过球接头(24)与安装架(9)连接,在球接头(24)上设有与处理器(19)连接的角位移传感器(25),在安装架(9)上设有调节球接头(24)角度的驱动电机(26);

所述横杆(7)下设有与处理器(19)实时连接的第二显示器(27);

其中,在检测仪(10)上方设有一侧铰接在安装架(9)上的遮阳板(28);

同时,在处理器(19)内设有独立对处理器(19)进行唯一编号的编码器(30)以及将编码器(30)编码的序列号以及处理器(19)地址进行组合的组合器(29);

其中,环境污染监测仪器对环境监控的具体步骤如下:

步骤1、首先将每一个检测站点设备(2)置于预先确定的监测区域内;将两根定位杆(6)固定在对应的位置;

步骤2、然后利用第一驱动气缸(8)进行实时调节检测仪(10)的高度;利用第二驱动气缸(11)进行实时调节检测仪(10)的水平位置,以此实现检测仪(10)对附近检测区域的区域位置可调;

步骤3、利用氨氮检测传感器(13)、CO检测传感器(14)、CO2检测传感器(15)、PM2.5检测传感器(16)、湿度传感器(17)、空气质量检测仪(18)分别检测周围环境的空气质量,并将数据发送给处理器(19);

步骤4、同时利用GPS定位器(12)实时获取检测仪(10)的位置并发送给数据处理中心(4),数据处理中心(4)获取对应检测仪(10)的位置并与预设的距离进行对比,一旦距离大于预设值,数据处理中心(4)立即调取离对应检测仪(10)距离最近的信号增强器(3),将对应检测仪(10)输出给数据转发器(21)的数据进行增强,然后再发送给数据处理中心(4),数据处理中心(4)获取数据后,进行处理后通过第一显示器(5)进行显示。

2.根据权利要求1所述的一种环境污染监测仪器,其特征在于,在步骤4中,先利用编码器(30)对对应的处理器(19)进行编码,然后利用组合器(29)获取同一个编码器(30)对应的处理器(19)的位置信息并进行组合,然后利用数据转发器(21)实时将产品的获取检测仪(10)的位置以及编码信号发送给数据处理中心(4),数据处理中心(4)获取对应检测仪(10)的位置并与预设的距离进行对比,一旦距离大于预设值,数据处理中心(4)立即调取离对应检测仪(10)距离最近的信号增强器(3),将对应检测仪(10)输出给数据转发器(21)的数据进行增强,然后再发送给数据处理中心(4),数据处理中心(4)获取数据后,进行处理后通过第一显示器(5)进行显示。
