1.一种用于检测R6G分子的基于银纳米颗粒的复合柔性表面增强拉曼基底的制备方法，其特征在于，包括：

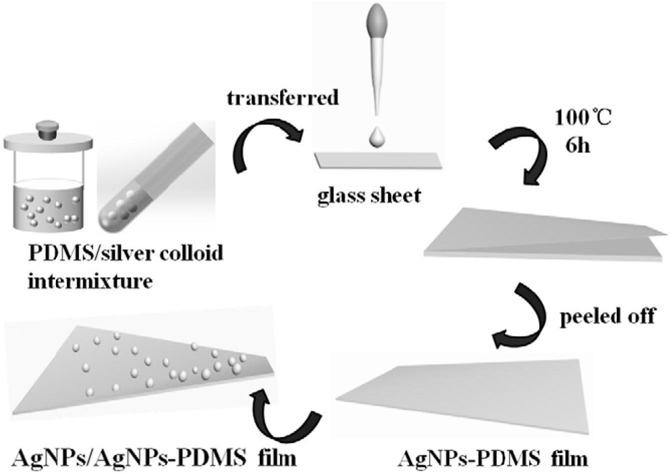

将液态的PDMS主剂与固化剂混合均匀，溶于甲苯溶液，形成PDMS预聚合物的甲苯溶液；

将银纳米颗粒的胶体溶液与PDMS预聚合物的甲苯溶液混合均匀，形成悬浊液；

将上述悬浊液滴加到硬质基板表面上，加热固化形成内含大量银纳米颗粒的PDMS薄膜，剥离，得到柔性薄膜；

采用浸渍法在柔性薄膜上负载一层银纳米颗粒，即得；

所述银纳米颗粒的胶体溶液的质量浓度为1.0‑1.3g/ml；银纳米颗粒尺寸为70‑80nm，颗粒间隙为4‑7nm。

2.如权利要求1所述的方法，其特征在于，所述银纳米颗粒的胶体溶液为银纳米颗粒在水中的分散液。

3.如权利要求2所述的方法，其特征在于，所述银纳米颗粒的制备方法为：在搅拌条件下，将乙二醇溶液加热至70‑80℃时，向其中加入聚乙烯吡咯烷酮PVP，继续加热至130‑140℃时，向混合溶液中加入硝酸银AgNO3，形成混合溶液，持续搅拌1‑2小时，待混合溶液变为明亮的黄色时，将混合溶液冷却至室温加入丙酮，随后进行离心得到固体沉淀，此沉淀即为银纳米颗粒。

4.如权利要求1所述的方法，其特征在于，所述液态的PDMS主剂与固化剂的质量比为10∶1。

5.如权利要求1所述的方法，其特征在于，上述PDMS预聚合物的甲苯溶液中，甲苯与PDMS按体积比为0.5～2:1。

6.如权利要求1所述的方法，其特征在于，加热固化的具体步骤为：温度60‑100℃，烘烤

3‑6个小时。

7.权利要求1‑6任一项所述的方法制备的基于银纳米颗粒的复合柔性表面增强拉曼基底。

8.权利要求7所述的复合柔性表面增强拉曼基底在SERS检测中的应用。
