1.一种铜掺杂石墨烯增强铝基复合材料的制备方法，其特征在于，具体包括以下步骤：(1)将乙醇溶液加入铝粉中，再加入经超声处理的氧化石墨烯溶液，搅拌后加入硫酸铜溶液，搅拌，静置至上清液澄清，过滤、洗涤、干燥后得到铜掺杂石墨烯/铝复合粉体；

(2)对得到的铜掺杂石墨烯/铝复合粉体进行热压烧结；

步骤(1)中加入的铝粉、石墨烯和硫酸铜的质量比为100:(0.3-1.0):(5-15)；

步骤(1)中：所述乙醇溶液中水和酒精的体积比为1:7-1:8；

步骤(1)中：加入的铝粉与乙醇溶液的比例为10g:80mL。

2.根据权利要求1所述的一种铜掺杂石墨烯增强铝基复合材料的制备方法，其特征在于，步骤(1)中，所述氧化石墨烯溶液通过改进Hummers法制备得到。

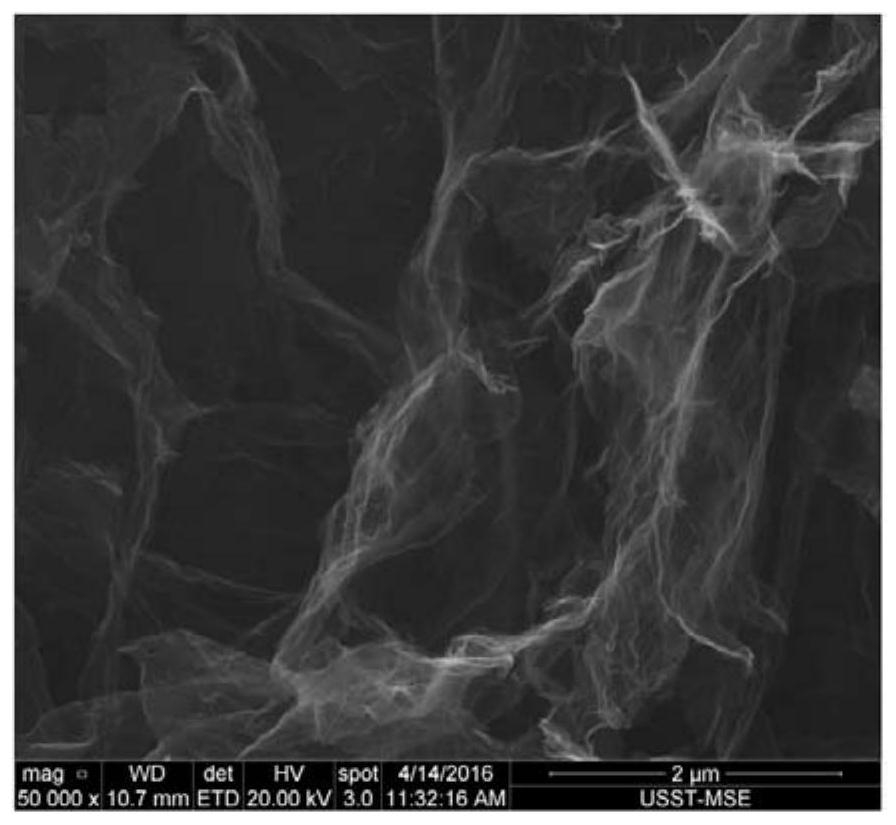

3.根据权利要求2所述的一种铜掺杂石墨烯增强铝基复合材料的制备方法，其特征在于，所述改进Hummers法的具体步骤为：将高纯度石墨和NaNO3加入到H2SO4溶液中，均匀搅拌，逐渐加入KMnO4，均匀搅拌1h后，加入200ml水，在100℃搅拌1h，然后加入H2O2以及HCl溶液，离心分离不同尺寸的氧化石墨烯。

4.根据权利要求1所述的一种铜掺杂石墨烯增强铝基复合材料的制备方法，其特征在于，步骤(2)中所述热压烧结分两步进行，第一步为冷压处理，第二步为热压烧结。

5.根据权利要求4所述的一种铜掺杂石墨烯增强铝基复合材料的制备方法，其特征在于，所述冷压处理的工艺条件为：载荷为6t，温度为室温。

6.根据权利要求4所述的一种铜掺杂石墨烯增强铝基复合材料的制备方法，其特征在于，所述热压烧结的工艺条件为：载荷为5-10t，温度为580℃，处理时间为3-4h。
