专利号: 2018108477680
申请人: 贵州省茂涵农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

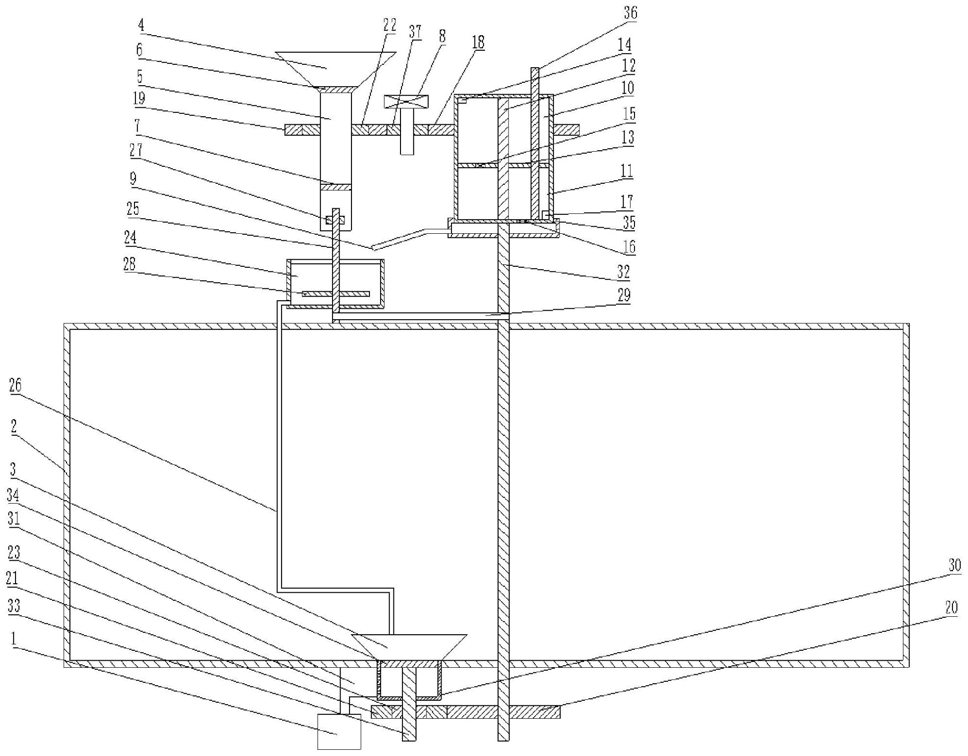

1.蜜蜂饲喂装置,包括机架、蜂箱本体和位于蜂箱本体内的饲喂盘,其特征在于:还包括第一传动单元、漏糖单元、漏水单元和混合单元,漏糖单元包括漏糖箱和位于漏糖箱下方的竖直设置的定量杆,漏糖箱固定连接在机架上,定量杆仅竖向滑动连接在机架上,定量杆为中空结构且上下两端均设有第一开口,漏糖箱底面开有第二开口,第二开口处铰接有用于封堵第二开口的第一挡块,且第一挡块仅能向上摆;定量杆能穿过第二开口,且与第二开口竖向滑动密封连接;定量杆下部铰接有用于封堵定量杆的第二挡块,且第二挡块仅能向上摆;漏水单元包括排水管、第一竖杆、水箱和位于水箱内的竖直设置的第一螺杆,水箱内竖向密封滑动连接有第一滑板,第一滑板将水箱分为上水箱和下水箱,上水箱上设有进水阀,第一螺杆与水箱固定连接,第一螺杆的旋转中心与水箱的旋转中心正对,第一螺杆贯穿第一滑板且与第一滑板螺纹连接,第一滑板上设有第一出水阀;第一竖杆固定连接在机架上,第一竖杆贯穿第一滑板且与第一滑板竖向滑动连接;下水箱下方转动连接有集水箱,下水箱底面设有第二出水阀,排水管与集水箱连通;第一传动单元包括电机、第一齿轮、第二齿轮、第三齿轮和第一螺母,电机固定在机架上,上水箱内设有用于切换电机正反转的第一按钮,下水箱设有用于关闭电机的第二按钮;第一齿轮与水箱固定连接,定量杆上设有螺纹,定量杆与第一螺母螺纹连接,第二齿轮与第一螺母固定连接,第二齿轮和第一螺母转动连接在机架上,第三齿轮与电机的输出轴固定连接,第三齿轮分别与第一齿轮和第二齿轮啮合;混合单元包括混合箱、第二竖杆和第一导管,混合箱固定连接在机架上,第二竖杆与混合箱连接且与定量杆正对,第一导管的一端与混合箱连通,另一端朝向饲喂盘,排水管的一端朝向混合箱。2.根据权利要求1所述的蜜蜂饲喂装置,其特征在于:还包括排料单元和第二传送单元,所述饲喂盘位于蜂箱本体底部,饲喂盘底面和蜂箱底部均开有第三开口;排料单元包括支杆和第二导管,支杆与饲喂盘底部连接,支杆为中空杆且上端开有与第三开口对应的第四开口,第二导管与支杆的侧壁连接,此侧壁上设有若干第一通孔;第二传送单元包括第四齿轮、第五齿轮、第二螺母、第三竖杆和第四竖杆,第三竖杆贯穿集水箱且与水箱底面固定连接,第三竖杆与集水箱转动密封连接,且第三竖杆的旋转中心与水箱的旋转中心正对,第三竖杆与第四齿轮固定连接,第四竖杆下部设有螺纹,第四竖杆与第二螺母螺纹连接,第二螺母与第五齿轮固定连接,第五齿轮和第二螺母转动连接在机架上,第四齿轮与第五齿轮啮合;支杆内竖向滑动连接有能将第三开口堵住的第三挡块,第四竖杆与第三挡块固定连接;第四竖杆仅竖向滑动连接在机架上。3.根据权利要求1所述的蜜蜂饲喂装置,其特征在于:所述第二竖杆的上端设有第一搅拌叶片,第二竖杆与机架转动连接,第二竖杆下端与第三竖杆传动连接。4.根据权利要求3所述的蜜蜂饲喂装置,其特征在于:所述第二竖杆位于混合箱内的部分连接有第二搅拌叶片。5.根据权利要求2-4任一项所述的蜜蜂饲喂装置,其特征在于:还包括集料箱,第二导管与集料箱连通。
