专利号: 201810850496X
申请人: 温州冲亚电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

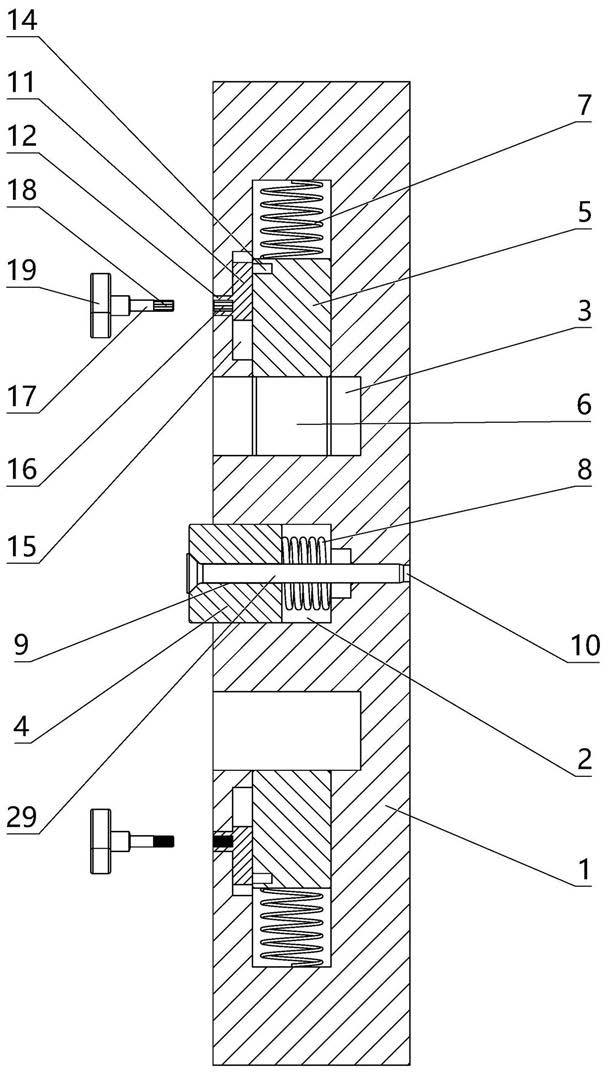

1.一种铰链固定件,包括固定块(1),其特征在于,所述的固定块(1)上有开口朝左的滑槽(2)和置于滑槽(2)上方的开口朝左的插槽(3),滑槽(2)内有左右滑动的挡块(4),固定块(1)上有置于插槽(3)上方的上下滑动的锁止块(5),锁止块(5)上有分别置于插槽(3)前后两侧的两个立板(6),立板(6)的下端与挡块(4)的上端面接触,固定块(1)上有置于锁止块(5)上方的第一弹簧(7);所述的滑槽(2)内有置于挡块(4)右侧的第二弹簧(8),挡块(4)在第二弹簧(8)的弹力作用下向左滑动,挡块(4)上有水平贯穿挡块(4)的通孔(9),固定块(1)上有与通孔(9)同轴设置的螺纹孔(10);所述的固定块(1)上有置于锁止块(5)左侧的拨杆(11),拨杆(11)下端与固定块(1)经置于拨杆(11)左侧的水平转轴(12)转动连接,拨杆(11)上端有置于拨杆(11)右侧的水平设置的推杆(13),锁止块(5)的左端面开设有与推杆(13)匹配的前后方向设置的直槽(14),推杆(13)置于直槽(14)内,所述的固定块(1)上有供拨杆(11)转动的限位槽(15);所述的水平转轴(12)上有开口朝左的花键孔(16),固定块(1)上有与花键孔(16)匹配的插孔;还包括与花键孔(16)匹配的花键轴(17)。

2.根据权利要求1所述的一种铰链固定件,其特征在于,插槽(3)、锁止块(5)、第一弹簧(7)、拨杆(11)、水平转轴(12)、推杆(13)、直槽(14)、限位槽(15)、花键孔(16)分别有两个并对称设置在滑槽(2)的上下两侧。

3.根据权利要求2所述的一种铰链固定件,其特征在于,滑槽(2)上方的锁止块(5)所对应的两个立板(6)与滑槽(2)下方的锁止块(5)所对应的两个立板(6)前后错位设置。

4.根据权利要求1所述的一种铰链固定件,其特征在于,花键轴(17)的一端设有与花键孔(16)匹配的花键(18),花键轴(17)的另一端有手柄(19)。

5.根据权利要求1所述的一种铰链固定件,其特征在于,固定块(1)上有多个安装孔

(20)。

6.一种门窗安全铰链,包括左右两个平板(21)铰接相连组成的合页,其特征在于,还包括两个权利要求1-5任一项所述的铰链固定件,所述的两个铰链固定件对称设置在合页的左右两侧;所述的滑槽(2)朝向平板(21),平板(21)上有与插槽(3)匹配的插块(22),插块(22)置于插槽(3)内,插块(22)上有与锁止块(5)相匹配对应的锁止孔(23),两个立板(6)分别置于插块(22)的前后两侧;所述的挡块(4)贯穿平板(21)而滑动插入滑槽(2)内,挡块(4)上有与挡块(4)的滑动方向一致的限位滑槽(24),平板(21)上有置于限位滑槽(24)内的挡止块(25);所述的平板(21)上有与花键孔(16)相对应的让位孔(26)。

7.根据权利要求6所述的一种门窗安全铰链,其特征在于,平板(21)上开设有贯穿平板(21)的多个钻孔(27),固定块(1)上有与钻孔(27)一一同轴对应的多个盲孔(28)。
