专利号: 2018108513691
申请人: 潘松琪
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

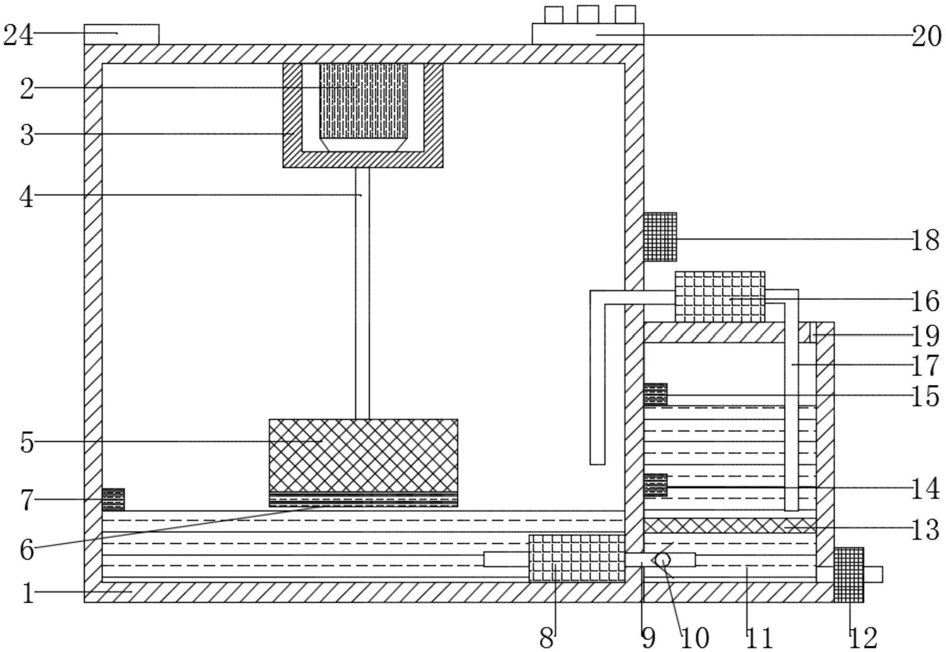

1.一种自动环保汽车零件清洗箱,其特征在于,包括箱体(1)、驱动电机(2)、电机罩(3)、转动轴(4)、网箱(5)、圆柱筒(501)、间隔网(502)、中心柱(503)、底板(6)、感应器一(7)、泵体一(8)、连通管(9)、单向阀(10)、储水腔(11)、自动阀门(12)、过滤网(13)、感应器二(14)、感应器三(15)、泵体二(16)、连接管一(17)、处理器(18)、气孔(19)、泵体三(21)、外部水管(23)、开关(24)和连接管二(22);该自动环保汽车零件清洗箱设置有柜门且柜门处设置有感应器,所述箱体(1)内顶部固定安装有驱动电机(2),驱动电机(2)外围设置有电机罩(3),驱动电机(2)下端连接有转动轴(4),转动轴(4)下端连接网箱(5)的中心柱(503),网箱(5)由圆柱筒(501)、间隔网(502)、中心柱(503)和底板(6)组成,其中圆柱筒(501)和间隔网(502)为网状结构,箱体(1)内部左侧壁上设置有感应器一(7),箱体(1)内底部右侧安装有泵体一(8),泵体一(8)右端连接连通管(9),连通管(9)内设置有单向阀(10),连通管(9)穿过箱体(1)右侧壁连通储水腔(11),储水腔(11)右下角设置有出水口,储水腔(11)内设置有过滤网(13),储水腔(11)内左侧面上安装有感应器二(14),感应器二(14)上方安装有感应器三(15),感应器二(14)在过滤网(13)上方,储水腔(11)上端右侧设置有气孔(19),储水腔(11)外部上端固定安装有泵体二(16)和泵体三(21),泵体二(16)右端连接连接管一(17),连接管一(17)远离泵体二(16)一端伸入储水腔(11)中,泵体二(16)左端连接(1)内部,泵体三(21)左端连接有连接管二(22),连接管二(22)远离泵体三(21)一端伸入储水腔(11)中,泵体三(21)右端连接有外部水管(23),箱体(1)右侧壁外部安装有处理器(18),箱体(1)顶部外侧左端设置有开关(24);

储水腔(11)内感应器二(14)和感应器三(15)之间的体积大于箱体(1)内感应器一(7)与网箱(5)上端之间的体积;

连接管一(17)伸入储水腔(11)部分末端低于感应器二(14);

储水腔(11)右下角出水口外部安装有自动阀门(12),自动阀门(12)有感应功能;

感应器一(7)与底板(6)平齐;

箱体(1)内水位低于感应器一(7)时泵体二(16)开始抽水至箱体(1)内部,当储水腔(11)内水位低于感应器二(14)时泵体二(16)停止抽水且自动阀门(12)打开阀门放水,此时放水完成后自动阀门(12)自动关闭,当储水腔(11)内水位低于感应器二(14)时驱动电机(2)带动转动轴(4)转动从而带动网箱(5)转动,在设定的清洗时间结束后驱动电机(2)停止且泵体一(8)开始抽水至储水腔(11)中,当储水腔(11)内水位低于感应器一(7)时位置时泵体一(8)停止抽水,此时代开该装置取出零件,在打开该装置期间泵体三(21)开始抽水至储水腔(11)内部且在储水腔(11)内水位达到感应器三(15)位置时泵体三(21)停止抽水。

2.根据权利要求1所述的自动环保汽车零件清洗箱,其特征在于,箱体(1)顶部外侧右端固定安装有指示灯(20),指示灯(20)上设置有红灯(201)、黄灯(202)和绿灯(203)。

3.根据权利要求2所述的自动环保汽车零件清洗箱,其特征在于,指示灯(20)受处理器(18)控制且打开柜门时红灯(201)亮,清洗结束时黄灯(202)亮,关闭柜门时绿灯(203)亮。

4.根据权利要求1所述的自动环保汽车零件清洗箱,其特征在于,过滤网(13)中有网状滤芯。
