专利号: 2018108514124
申请人: 宁波高新区意川汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

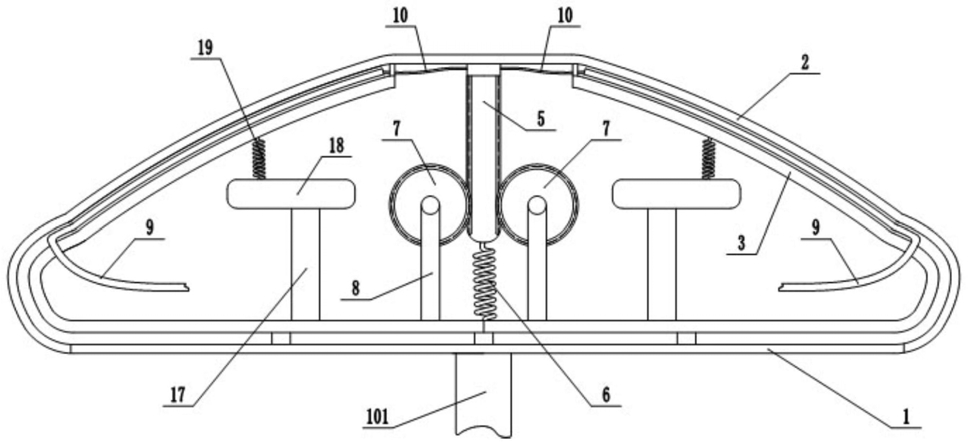

1.一种自行车鞍座,包括壳体,其特征在于:所述壳体包括由弹性钢片制成的底板、弧形支撑框,所述弧形支撑框固接在底板上,所述弧形支撑框与底板之间形成一个具有开口的空腔,所述开口处固接有用于密封空腔的承重板;所述弧形支撑框包括一个第一弧板和两个第二弧板,两个所述第二弧板对称分布在第一弧板的下方,所述第一弧板与两个所述第二弧板之间固接有若干连接柱;所述第一弧板下表面固接有竖直的按压柱,所述按压柱与底板之固接有第一弹簧,所述按压柱外表面对称设有两个齿条,两个所述齿条分别啮合有齿轮,所述齿轮同轴连接有转轴,所述空腔内固接有支撑杆,所述转轴转动设置在支撑杆上,所述转轴缠绕有由弹性刚片制成的挡片,所述挡片部分位于第一弧板与第二弧板之间的间隙内,所述挡片远离转轴的一端与按压柱之间固接有可伸缩的弹性拉绳;所述第一弧板靠近承重板的一侧固接有延伸杆,所述延伸杆位于承重板上方,所述延伸杆两侧铰接有弧形的摆动板,所述摆动板与底板之间固接有第二弹簧,所述承重板上固接有弹性气囊,所述弹性气囊位于摆动板下方,所述弹性气囊内安装有复位弹簧,所述弹性气囊与空腔之间连通有通气管,所述第一弧板、第二弧板表面均设有若干通气孔;所述空腔内固接有用于防止壳体产生过度形变的支撑组件。

2.根据权利要求1所述的自行车鞍座,其特征在于:所述支撑组件包括立柱,立柱上端固接有支撑板,支撑板与第二弧板之间固接有第三弹簧。

3.根据权利要求2所述的自行车鞍座,其特征在于:所述弹性气囊的横截面为椭圆形,弹性气囊倾斜的固定在承重板上。

4.根据权利要求3所述的自行车鞍座,其特征在于:所述第一弧板上的通气孔与第二弧板上的通气孔错位布置,所述第二弧板上通气孔的数量为第一弧板上通气孔 数量的1.2倍。

5.根据权利要求4所述的自行车鞍座,其特征在于:所述通气孔 的直径由第二弧板至第一弧板的方向逐渐较小。

6.根据权利要求5所述的自行车鞍座,其特征在于:所述壳体下端固接有插杆。
