专利号: 2018108535648
申请人: 顺德职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

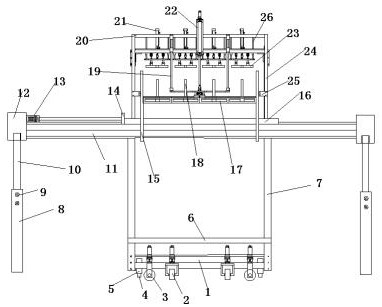

1.一种家电搬运装置,其特征在于,其包括搬运车组件、水平支撑导轨座、水平驱动组件、辅助支撑座、搬运提升组件和辅助支撑伸缩件,其中,所述搬运车组件的上方设置有安装固定在所述搬运车组件上的水平支撑导轨座,所述水平支撑导轨座的两端延伸出所述搬运车组件的两端,所述搬运提升组件可水平左右滑动的设置在所述水平支撑导轨座上,所述搬运提升组件能够对家电进行搬运提升以便将家电提升搬运至所述搬运车组件上,所述水平支撑导轨座的两端设置有所述辅助支撑座,所述辅助支撑座的下端设置有辅助支撑螺纹孔,所述辅助支撑伸缩件的上端可拆卸的连接在所述辅助支撑螺纹孔内,以便在对家电进行提升时利用所述辅助支撑伸缩件对该搬运装置进行辅助支撑;

所述搬运车组件包括车底架、竖直架、内侧万向轮、外侧万向轮和止动支撑组件,所述车底架的底部设置有多个所述内侧万向轮和外侧万向轮,所述车底架上还设置有所述止动支撑组件,通过所述止动支撑组件的伸出动作实现对内侧万向轮和外侧万向轮的脱离地面,进而实现对所述搬运车组件的止动支撑,所述车底架的左右两侧设置有所述竖直架,所述水平支撑导轨座水平支撑固定在所述竖直架上,所述竖直架的下部还设置有对家电进行搬运运输的家电支撑定位座板;

所述搬运提升组件包括滑动座、提升架、主提升气缸、辅助平衡气缸、提升滑座和平衡座,其中,所述提升架为门字型架,所述提升架架设在所述滑动座上,所述滑动座滑动配合于所述水平支撑导轨座上,所述提升架的上端中心设置有所述主提升气缸,所述主提升气缸的活塞杆端部连接提升杆,所述提升杆的下端连接至所述提升滑座,所述提升架的中下部两侧还采用固定头固定设置有竖直的导向轨,所述提升滑座的两端滑动配合于所述导向轨上,所述提升滑座上设置有多个固定柱,所述提升架的顶部还设置有多个辅助平衡气缸,所述辅助平衡气缸的端部连接有平衡座,在对家电进行提升时,家电中心处的绑绳或者提升耳连接至所述提升滑座,家电四周的绑绳或者提升耳连接至所述平衡座。

2.根据权利要求1所述的一种家电搬运装置,其特征在于:所述提升杆的两侧还设置有主导向杆,所述主导向杆与提升架上的导向套导向设置,所述主导向杆对所述提升杆进行导向,所述辅助平衡气缸的两侧也设置有对平衡座的上下运动进行导向的平衡导向杆。

3.根据权利要求1所述的一种家电搬运装置,其特征在于:所述水平驱动组件包括水平驱动电机、驱动螺杆、螺母座和水平导向组件,所述水平驱动电机固定在所述水平支撑导轨座的一端,所述水平驱动电机的输出端采用减速器以及联轴器连接至所述驱动螺杆一端,所述驱动螺杆采用轴承座支撑在所述水平支撑导轨座上,所述滑动座上设置有所述螺母座,所述螺母座穿过所述驱动螺杆与所述驱动螺杆螺纹配合设置,所述水平支撑导轨座与所述滑动座之间还设置有所述水平导向组件。

4.根据权利要求3所述的一种家电搬运装置,其特征在于:所述水平导向组件包括导向光轴和直线轴承,两根所述导向光轴平行的布置在所述驱动螺杆的两侧,所述滑动座上设置有两个直线轴承,所述直线轴承与所述导向光轴导向滑动配合。

5.根据权利要求1所述的一种家电搬运装置,其特征在于:所述止动支撑组件包括转动支撑筒、支撑柱和止动驱动组件,所述支撑柱伸入所述转动支撑筒的内螺纹孔内与其螺纹配合连接,且所述转动支撑筒的上端采用止推轴承可转动设置在车底架的底部,所述转动支撑筒为布置在车底架四角上的四个,所述支撑柱与所述车底架之间不可转动但可轴向移动连接,以便通过转动所述转动支撑筒,实现所述支撑柱的升降,进而实现止动支撑,四个所述转动支撑筒采用所述止动驱动组件进行同步驱动。

6.根据权利要求5所述的一种家电搬运装置,其特征在于:所述止动驱动组件包括止动电机、换向减速器、锥齿轮一、锥齿轮二、涡轮和蜗杆,其中,所述转动支撑筒上套设固定有涡轮,所述蜗杆与所述涡轮啮合传动,且每根所述蜗杆与两个转动支撑筒上的涡轮啮合,两根蜗杆平行设置,蜗杆的端部设置有所述锥齿轮一,所述锥齿轮二与所述锥齿轮一啮合传动,所述换向减速器设置有两个位于其两端的输出端,两个所述锥齿轮二设置在所述换向减速器的输出端,所述换向减速器的输入端连接至所述止动电机输出轴。

7.根据权利要求1所述的一种家电搬运装置,其特征在于:所述辅助支撑伸缩件包括伸缩筒和伸缩杆,所述伸缩杆的上端连接至所述辅助支撑螺纹孔内,所述伸缩杆的下端伸入所述伸缩筒内,所述伸缩筒上设置有对所述伸缩杆进行锁紧固定的多个锁紧螺栓。

8.根据权利要求6所述的一种家电搬运装置,其特征在于:所述蜗杆采用蜗杆轴承座支撑在所述车底架底部。
