专利号: 2018108558141
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

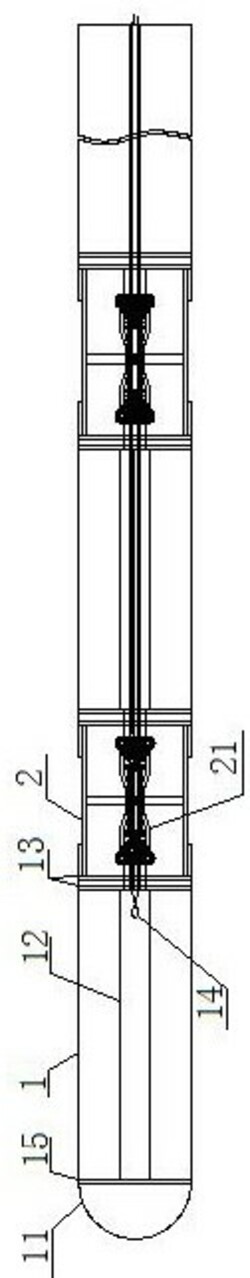

1.一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,包含有药剂填充管(1)、药剂连接管(2)和导线,若干所述药剂填充管(1)通过药剂连接管(2)连接,所述导线贯穿于所有药剂填充管(1)和药剂连接管(2),所述药剂填充管(1)内部设置中心柱体(12),所述中心柱体(12)内填充激发剂、外围环状空间内填充裂缝剂,位于最前部的所述药剂填充管(1)的前端设置端帽(11)、末端内部设置激发器(14),并在管体末端设置导线连通板(13),其余各药剂填充管(1)的首、末两端均设置导线连通板(13),每两个药剂填充管(1)之间嵌套式连接有药剂连接管(2),所述药剂连接管(2)内部设置连接倒钩锁装置(21),所述导线一端与激发器(14)连接,通过若干导线连通板(13)上的导线连通孔、连接倒钩锁装置(21)贯穿于整个装置,连接所有药剂填充管(1),另一端连接引爆装置;所述连接倒钩锁装置(21)主要由结构相同的左部和右部组成,所述左部和右部的尾端对接并通过旋扣(22)闭锁连接,所述左部包含有主体件(211)、锁帽(212)、凹槽(213)、滚动轴承(214)、连接杆(215)和插接主体件(216),所述主体件(211)一端固定在导线连通板(13)上、另一端固定连接锁帽(212),所述凹槽(213)设置于主体件(211)靠近锁帽(212)的位置两侧,所述插接主体件(216)上下两侧分别通过连接杆(215)连接滚动轴承(214),所述连接杆(215)与插接主体件(216)之间分别设置拉伸弹簧(217),所述插接主体件(216)与主体件(211)上分别设置导线的通道(218),插接连接后所述滚动轴承(214)置于凹槽(213)内锁紧,所述左部和右部尾端对接连接后,整个连接倒钩锁装置(21)内部的导线通道(218)连通。

2.根据权利要求1所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述旋扣(22)主要由柱体外壳和四根闭锁杆构成。

3.根据权利要求1所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述连接杆(215)的末端与插接主体件(216)通过销轴固定连接。

4.根据权利要求1所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述连接倒钩锁装置(21)中间旋扣(22)位置通过固定板(23)固定于药剂连接管(2)内。

5.根据权利要求1所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述药剂填充管(1)的端帽(11)设置为半圆球状。

6.根据权利要求1所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述激发剂和裂缝剂分别用塑料隔膜分隔。

7.根据权利要求1所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述药剂填充管(1)的两端分别设置密封板(15)。

8.根据权利要求/7所述的一种基于裂缝剂的矿山岩体超深孔预裂装置,其特征在于,所述药剂填充管(1)的两端密封板(15)之间填充防潮材料。
