专利号: 2018108558993
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

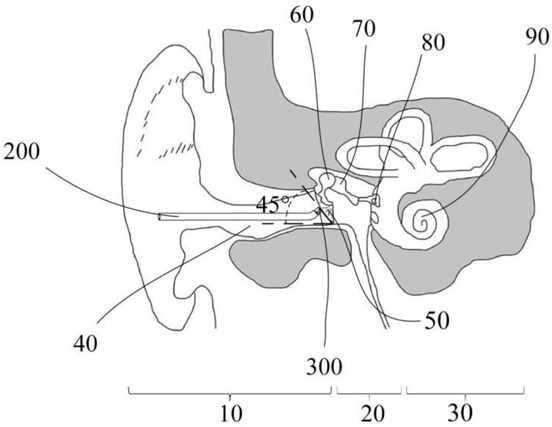

1.一种人工中耳听力补偿性能术前评估测试仪,其特征在于:包括固定支撑装置、位置和角度调节装置、耦合杆和作动器夹紧装置;所述固定支撑装置固定在人体头部以支撑位置和角度调节装置;所述位置和角度调节装置调节耦合杆的位置和角度,用来使作动器末端与耳膜以最佳位姿耦合;所述耦合杆固定在位置和角度调节装置上;所述作动器夹紧装置首端通过螺纹副与耦合杆连接,末端采用双卡簧固定在作动器首端,所述作动器末端覆有能和耳膜耦合的激励膜。

2.根据权利要求1所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述固定支撑装置设为头盔式结构,并包括十字带、头箍和滑扣机构;所述十字带和头箍上均间距设有扣孔,所述滑扣机构上设有上下和左右相通的带孔,所述带孔尺寸与十字带、头箍适配;所述滑扣机构上还设有与扣孔相扣接的滑扣。

3.根据权利要求1所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述固定支撑装置设为眼镜式,包括镜架、镜框和滑槽装置;所述滑槽装置包括导轨和滑槽,所述导轨和滑槽为可动式连接,并用来调整镜架间的距离。

4.根据权利要求1所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述耦合杆为管状结构,其首端设有耦合杆固定凸起和耦合杆拆卸凸起,尾端通过螺纹副与作动器夹紧装置连接;所述耦合杆固定凸起通过螺栓与位置和角度调节装置固定,所述耦合杆拆卸凸起便于测试之后的拆卸。

5.根据权利要求4所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述作动器夹紧装置末端的双卡簧与耦合杆呈锐角设置,所述作动器为压电式或电磁式。

6.根据权利要求1所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述位置和角度调节装置包括二维滑块机构、蜗轮蜗杆机构和棘轮机构;

所述二维滑块机构通过螺栓固定在头箍或镜架上,包括X轴滑块机构和Y轴滑块机构;

所述Y轴滑块机构包括滑块调节旋钮一、滑块支撑杆一和螺纹丝杠一,所述X轴滑块机构包括滑块调节旋钮二、滑块支撑杆二、螺纹丝杠二、滑块二和壳体;所述螺纹丝杠一穿过X轴滑块机构并通过螺纹副与其配合,所述滑块支撑杆一支撑X轴滑块机构,转动Y轴滑块机构的滑块调节旋钮一带动X轴滑块机构实现Y轴方向移动;所述螺纹丝杠二穿过滑块二,所述滑块支撑杆二支撑滑块二,所述螺纹丝杠二通过螺纹副和滑块二配合;

所述棘轮机构包括棘轮轴、棘轮、棘爪、棘爪固定螺钉和棘轮固定盖,所述棘轮固定盖通过螺栓与壳体固定并限制棘轮轴的位移;所述棘轮轴为通孔结构,其内部设有棘轮凸台和棘轮凹槽,所述棘轮设在棘轮轴上,并通过转动棘轮轴带动棘轮转动;

所述蜗轮蜗杆机构包括蜗轮轴、蜗杆和蜗杆固定盖,所述蜗轮轴为通孔结构,所述耦合杆穿过蜗轮轴,所述棘爪固定螺钉通过耦合杆固定凸起与蜗轮轴固定,所述蜗轮轴穿过棘轮轴,所述棘轮凸台支撑所述蜗轮轴;所述蜗轮轴外部设有蜗轮凸台,并与棘轮凹槽配合;

所述蜗杆固定盖通过棘爪固定螺钉与棘轮轴固定,并限制蜗杆在耳道方向的位移;转动所述蜗杆调节旋钮,带动蜗杆转动实现蜗轮轴上所述耦合杆上作动器在耳道方向的位移调整。

7.根据权利要求1所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述位置和角度调节装置包括三维滑块机构和齿轮机构;

所述三维滑块机构包括Z轴滑块机构、Y轴滑块机构和X轴滑块机构,并固定在头箍或镜架上,通过转动Z轴滑块机构的滑块调节旋钮三实现装置在耳道方向上的运动;

所述齿轮机构包括相互啮合的大齿轮和小齿轮、大齿轮轴、小齿轮轴、弹簧和小齿轮调节旋钮,所述大齿轮轴为通孔结构;当所述耦合杆穿过大齿轮轴时,螺栓通过耦合杆固定凸起与大齿轮轴固定;所述大齿轮和小齿轮分别固定在大齿轮轴和小齿轮轴上;所述小齿轮调节旋钮连接小齿轮,用来调整耦合杆上作动器与耳膜耦合的角度。

8.根据权利要求7所述的一种人工中耳听力补偿性能术前评估测试仪,其特征在于:所述齿轮机构采用防松装置,所述防松装置包括小齿轮、小齿轮轴、弹簧和壳体,所述弹簧套在小齿轮轴的末端,且顶在壳体和小齿轮上;所述小齿轮轴首端设有凹槽,并与其接触的壳体上凸台配合;当耦合杆上作动器转到最佳角度时,弹簧将小齿轮的凹槽卡入壳体。
