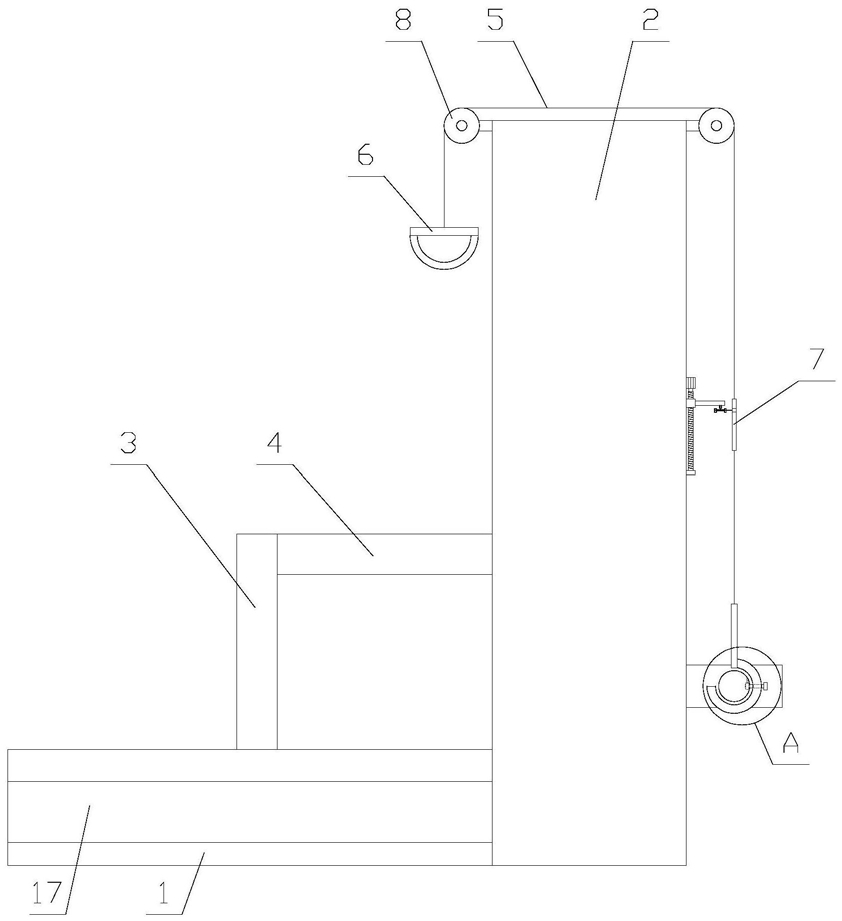

1.一种稳定性好的颈椎牵引椅,包括底座(1)、支撑柱(2)、竖板(3)、横板(4)、调节机构、连接线(5)、牵引头(6)和两个定滑轮(8),其特征在于,还包括稳定机构、连接块(7)和拆装机构,所述稳定机构设置在底座(1)上,所述支撑柱(2)竖向固定在底座(1)的一侧,所述竖板(3)竖向固定在底座(1)的上方,所述横板(4)水平设置,所述横板(4)的一端与竖板(3)的顶端固定连接,所述横板(4)的另一端与支撑柱(2)固定连接,所述调节机构设置在支撑柱(2)的远离横板(4)的一侧,两个定滑轮(8)分别设置在支撑柱(2)的顶端的两侧,所述牵引头(6)位于支撑柱(2)的靠近横板(4)的一侧,所述连接块(7)位于支撑柱(2)的远离横板(4)的一侧,所述连接线(5)的一端与牵引头(6)固定连接,所述连接线(5)的另一端绕过两个定滑轮(8)与拆装机构连接,所述连接块(7)套设在连接线(5)上,所述连接块(7)与连接线(5)固定连接,所述连接块(7)位于调节机构的远离支撑柱(2)的一侧;
所述稳定机构包括第一电机(9)、传动带(10)和两个稳定组件,所述第一电机(9)水平固定在底座(1)内,两个稳定组件分别设置在底座(1)的两侧,两个稳定组件通过传动带(10)连接;
所述稳定组件包括传动轮(11)、驱动杆(12)、从动杆(13)、限位块(14)、竖杆、滑块(15)、滑槽(16)和支撑板(17),所述传动轮(11)竖向设置,所述第一电机(9)与其中一个传动轮(11)传动连接,两个传动轮(11)通过传动带(10)传动连接,所述驱动杆(12)的一端与传动轮(11)的远离圆心处铰接,所述驱动杆(12)的另一端与从动杆(13)的一端铰接,所述从动杆(13)的另一端与滑块(15)铰接,所述竖杆竖向设置,所述限位块(14)通过竖杆与底座(1)内的顶部固定连接,所述限位块(14)套设在从动杆(13)上,所述支撑板(17)竖向设置在底座(1)的一侧,所述支撑板(17)的底部与底座(1)铰接,所述滑槽(16)竖向设置在支撑板(17)内的顶部,所述滑块(15)设置在滑槽(16)内,所述滑块(15)与滑槽(16)滑动连接;
所述调节机构包括升降组件和抓取组件,所述升降组件设置在支撑柱(2)的远离横板(4)的一侧,所述抓取组件设置在升降组件的靠近连接块(7)的一侧;
所述升降组件包括第二电机(18)、丝杆(19)、移动块(20)和定位板(21),所述第二电机(18)竖向固定在支撑柱(2)上,所述丝杆(19)竖向设置,所述移动块(20)套设在丝杆(19)上,所述移动块(20)的与丝杆(19)的连接处设有与丝杆(19)相匹配的螺纹,所述移动块(20)与支撑柱(2)抵靠,所述定位板(21)水平固定在移动块(20)的靠近连接块(7)的一侧,所述抓取组件设置在定位板(21)的下方。
2.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述抓取组件包括第三电机(22)、齿轮(23)和两个抓取单元,所述第三电机(22)竖向固定在定位板(21)的下方,所述齿轮(23)水平设置,所述第三电机(22)与齿轮(23)传动连接,两个抓取单元分别设置在齿轮(23)的两侧,所述抓取单元包括限位槽(24)、齿条(25)、连杆(26)和抓取块(27),所述限位槽(24)水平固定在定位板(21)的下方,所述齿条(25)水平设置在限位槽(24)内,所述齿条(25)与限位槽(24)滑动连接,所述齿条(25)与齿轮(23)啮合,所述连杆(26)水平设置,所述齿条(25)的远离齿轮(23)的一端通过连杆(26)与抓取块(27)固定连接,所述抓取块(27)与连接块(7)抵靠。
3.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述丝杆(19)的底端设有轴承座,所述轴承座固定在支撑柱(2)上,所述轴承座套设在丝杆(19)的底端。
4.如权利要求2所述的稳定性好的颈椎牵引椅,其特征在于,所述齿轮(23)与齿条(25)之间涂有润滑油。
5.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述拆装机构包括竖块(28)、钩爪(29)、固定块(30)、连接轴(31)、转动块(32)、螺栓(33)、螺母(34)和固定杆,所述竖块(28)竖向固定在连接线(5)的远离牵引头(6)的一端的下方,所述钩爪(29)固定在竖块(28)的底端,所述固定块(30)固定在支撑柱(2)的远离横板(4)的一侧,所述连接轴(31)水平固定在固定块(30)上,所述钩爪(29)与连接轴(31)相匹配,所述钩爪(29)上设有第一通孔,所述连接轴(31)上设有第一开口,所述第一通孔的竖向截面和第一开口的竖向截面均为矩形,所述第一通孔与第一开口同轴设置,所述螺母(34)设置在连接轴(31)内,所述螺母(34)通过固定杆与连接轴(31)的内壁固定连接,所述螺栓(33)穿过第一通孔和第一开口,所述螺母(34)套设在螺栓(33)上,所述转动块(32)固定在螺栓(33)的远离螺母(34)的一侧,所述螺栓(33)与螺母(34)相匹配。
6.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述连接线(5)为尼龙线。
7.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述传动轮(11)上设有环形槽,所述传动带(10)设置在环形槽内,所述传动带(10)与环形槽相匹配。
8.如权利要求2所述的稳定性好的颈椎牵引椅,其特征在于,所述抓取块(27)的靠近连接块(7)的一侧设有防滑纹。
9.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述第一电机(9)为伺服电机。
10.如权利要求1所述的稳定性好的颈椎牵引椅,其特征在于,所述丝杆(19)的制作材料为不锈钢。
