专利号: 2018108567085
申请人: 芜湖市凯鑫避雷器有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

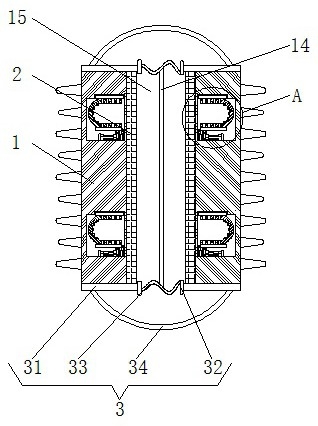

1.一种具有散热功能的金属氧化物避雷器,包括外壳(1),其特征在于:所述外壳(1)内壁的两侧均固定连接有空心绝缘筒(2),所述外壳(1)的顶部与底部均固定连接有第一散热装置(3),所述第一散热装置(3)包括第一固定板(31),所述第一固定板(31)为四个,两个所述第一固定板(31)的一侧均固定连接有固定块(32),并且两个固定块(32)相对的一侧之间固定连接有第一散热板(33),两个所述第一固定板(31)的顶部固定连接有第二散热板(34),所述外壳(1)的内部开设有固定槽(4),所述固定槽(4)的数量为四个,所述固定槽(4)内壁的顶部开设有卡槽(5),所述卡槽(5)的内部活动连接有第二散热装置(6),所述第二散热装置(6)包括卡板(61),所述卡板(61)的底部固定连接有第三散热板(62),所述第三散热板(62)内壁的一侧固定连接有凸块(63),并且第三散热板(62)的顶部与底部均开设有散热孔(64),所述第三散热板(62)的底部固定连接有连接板(65),所述固定槽(4)一侧的底部固定连接有拆卸装置(7),所述拆卸装置(7)包括第一滑轨(71),所述第一滑轨(71)的外表面滑动连接有滑块(72),所述滑块(72)的底部与固定槽(4)内壁的底部之间固定连接有弹性件(73),所述滑块(72)的一侧开设有卡紧槽(74),所述固定槽(4)内壁的底部固定连接有竖板(8),并且固定槽(4)内壁的底部且位于竖板(8)的一侧固定连接有第二滑轨(9),所述第二滑轨(9)的外表面滑动连接有滑动块(10),并且滑动块(10)顶部的一侧固定连接有竖块(11)。

2.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述竖块(11)的一侧固定连接有卡块(12),所述滑动块(10)与竖板(8)相对的一侧之间固定连接有电动伸缩杆(13)。

3.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述第一散热板(33)的形状为S形,并且两个第一散热板(33)相对的一侧之间固定连接有导电柱(14)。

4.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述第二散热板(34)的形状为弧形,所述卡槽(5)与卡板(61)相适配。

5.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述外壳(1)的数量为两个,两个所述外壳(1)的形状均为半椭圆形,并且两个外壳(1)活动连接。

6.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述第三散热板(62)的形状为U形,所述卡紧槽(74)与卡块(12)相适配。

7.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述散热孔(64)和凸块(63)的数量均为若干个,所述空心绝缘筒(2)的内壁与导电柱(14)的外表面之间设置有间隙(15)。

8.根据权利要求1所述的一种具有散热功能的金属氧化物避雷器,其特征在于:所述连接板(65)底部的一侧与滑块(72)的顶部相接触,所述连接板(65)和卡板(61)的内部均设置有与散热孔(64)相适配的通孔。
