专利号: 2018108580287
申请人: 新余学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

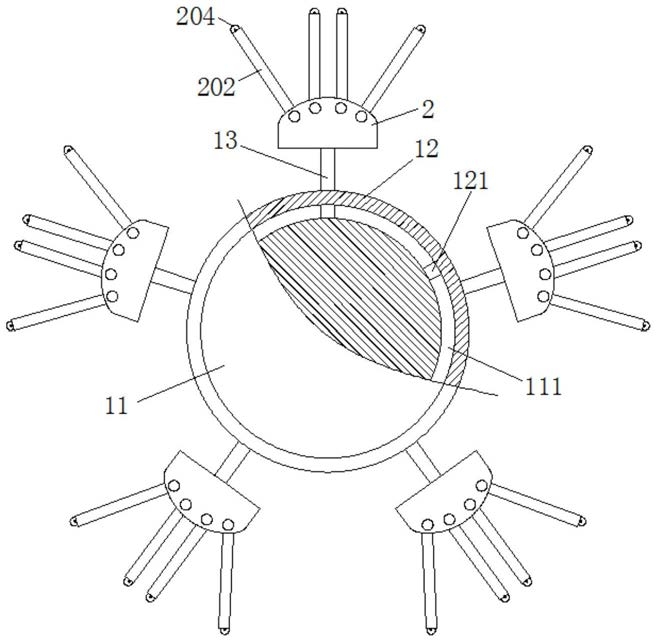

1.一种经济管理用思维导图工具,包括主题板(1),其特征在于,围绕所述主题板(1)外侧一周可拆卸连接有多个导图单元;

所述主题板(1)包括固定板(11)以及与固定板(11)滑配连接的旋转环(12),所述固定板(11)设在旋转环(12)的空腔内,所述固定板(11)的背面固接有用于固定主题板(1)的第一吸盘(101),沿所述固定板(11)外侧一周开有环形滑槽(111),围绕所述旋转环(12)内侧一周均匀固接有多个滑块(121),每个所述滑块(121)均滑配连接在环形滑槽(111)内;

每个所述导图单元均包括二级板(2)、连接杆(13)、支撑轴(21)和多个三级组件,所述二级板(2)通过连接杆(13)与主题板(1)连接,所述二级板(2)为中空结构,所述二级板(2)内设有支撑轴(21),所述支撑轴(21)上设有多个三级组件,每个所述三级组件均包括套筒、卷布、发条弹簧和第二吸盘(204),所述套筒套接在支撑轴(21)上,所述套筒的一端固定连接有发条弹簧,所述卷布缠绕在套筒上,且所述卷布的拉出端连接有挂环,所述挂环上连接有用于将卷布拉出端固定的第二吸盘(204),所述二级板(2)上开有用于卷布穿过的通槽,所述通槽的尺寸与卷布的尺寸相匹配,且所述通槽的尺寸小于第二吸盘(204)的尺寸。

2.根据权利要求1所述的经济管理用思维导图工具,其特征在于,所述导图单元还包括多个用于限制卷布回复的按压装置,所述按压装置的个数及位置与三级组件的个数及位置相匹配,每个所述按压装置均包括固定筒、按压器、伸缩棒、弹簧、第一夹板(35)和第二夹板(36);所述固定筒设在二级板(2)内,且所述固定筒的一端固接在二级板(2)的内壁上,所述固定筒为一端开口的中空结构,围绕所述固定筒内壁一周均匀间隔开有多组阶梯状卡突,每相邻两组阶梯状卡突之间形成第一卡槽(311),每组阶梯状卡突均包括第一卡突(312)、第二卡突(313)和第三卡突(314),所述第一卡突(312)、第二卡突(313)和第三卡突(314)远离固定筒开口端的一端均为楔形,且第一卡突(312)和第二卡突(313)远离固定筒开口端的一端在一条延长线上,所述第二卡突(313)突出固定筒内壁的厚度小于第一卡突(312)和第三卡突(314)突出固定筒内壁的厚度,且第一卡突(312)、第二卡突(313)、第三卡突(314)以及第一卡槽(311)的宽度相同,所述二级板(2)的侧壁上与固定筒位置对应处开有第一通孔;所述按压器为圆柱状中空结构,所述按压器的一端封口,另一端开口,围绕所述按压器开口端一周间隔设有多个齿牙(321),围绕所述按压器开口侧的外壁一周均匀间隔设有多个卡块(322),所述卡块(322)的个数与齿牙(321)的个数相匹配,所述卡块(322)的宽度与第一卡槽(311)的宽度相匹配,所述按压器的开口端穿过所述第一通孔延伸到固定筒内,所述按压器通过卡块(322)与固定筒内壁上的第一卡槽(311)、第二卡突(313)滑配连接;所述伸缩棒包括依次固接的第一棒体(331)、第二棒体(332)和第三棒体(333),所述第三棒体(333)插入按压器内,围绕所述第二棒体(332)外侧一周开有多个第二卡槽(334),所述第二卡槽(334)的个数和宽度与阶梯状卡突的个数和宽度相匹配,每相邻两个第二卡槽(334)之间形成限位卡突(335),所述限位卡突(335)与第一卡槽(311)的宽度相匹配,且限位卡突(335)远离第一棒体(331)的一端为楔形,所述固定筒远离开口端的一端还开有用于第一棒体(331)穿过的第二通孔;所述弹簧套接在第一棒体(331)上,且弹簧的尺寸大于第二通孔的尺寸,所述第一棒体(331)穿出固定筒的一端与第一夹板(35)固接,所述第二夹板(36)固接在与固定筒相对的二级板(2)的内壁上,且与第一夹板(35)相对应。

3.根据权利要求2所述的经济管理用思维导图工具,其特征在于,每个所述套筒的两端均设有用于限制套筒沿支撑轴(21)轴向移动限位环(206),每个所述限位环(206)均与支撑轴(21)固接。

4.根据权利要求2所述的经济管理用思维导图工具,其特征在于,所述第一夹板(35)和第二夹板(36)相对的表面均设有若干个突起。

5.根据权利要求1所述的经济管理用思维导图工具,其特征在于,所述旋转环(12)为磁性环,所述连接杆(13)的的一端与二级板(2)固接,另一端固接有磁性块,所述磁性块与旋转环(12)相互吸引。
