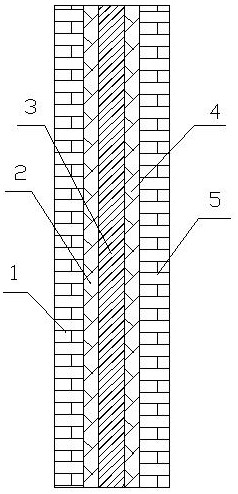

1.一种播音室用隔音墙，包括第一墙体和第二墙体，其特征在于：所述第一墙体和第二墙体之间设有隔音模块，所述隔音模块包括第一吸音棉层、第二吸音棉层和设置在所述第一吸音棉层和第二吸音棉层之间的阻尼板，所述第一吸音棉层和第二吸音棉层的两面均涂设粘结剂，所述第一墙体和第二墙体远离所述隔音模块的一侧均喷设涂料；

所述粘结剂由以下重量份的成分制备：聚丙烯酰胺25‑30份，硅酸钠15‑22份，填料5‑8份，助剂6‑8份，Terotex‑218隔音剂3‑6份，表面活性剂2.5‑4份，丙酮23‑28份，水40‑45份；

所述填料为高岭土、碳化硅和二氧化钛的混合物，重量比高岭土：碳化硅：二氧化钛为

1:2‑4:4‑6；

所述表面活性剂为琥珀酸二辛酯磺酸钠、十二烷基氨基丙酸钠中的一种或两种；

所述涂料由以下重量份的成分制备：酚醛树脂35份，高岭土7份，聚乙烯醇树脂3.5份，松香1份，碳酸锆铵9份，JS‑RMA耐腐蚀剂5份，Terotex‑218隔音剂2份，乙醇15份，水30份；或者酚醛树脂32份，高岭土7.5份，聚乙烯醇树脂4份，松香1.2份，碳酸锆铵9份，JS‑RMA耐腐蚀剂6份，Terotex‑218隔音剂2.5份，乙醇16份，水32份；

所述粘结剂的制备方法，包含以下步骤：S1：将聚丙烯酰胺、硅酸钠和1/2重量份数的水混合，置于搅拌机中搅拌，温度为55‑60℃，转速为200r/min，搅拌10min后，加入表面活性剂和助剂，保持温度不变，转速调整为

300r/min，搅拌30min后，得到混合物一；

S2：将填料置于90℃真空干燥箱中干燥8h后，加入丙酮、隔音剂和余下1/2重量份数的水置于反应釜中混合，设置温度100‑105℃，转速500r/min，搅拌5h，得到混合物二；

S3：待步骤S2中反应釜中温度降至55‑60℃后，加入步骤S1中的混合物一，调节转速为

200r/min，搅拌2h后，得到混合物三；

S4：将步骤S3得到的混合物三置于冷冻室中，‑5℃冷冻4h后，在80℃水浴缸中水浴加热

3h后，以200r/min的转速搅拌10min，即可。

2.如权利要求1所述的一种播音室用隔音墙，其特征在于：所述填料的粒度为200‑300目。

3.如权利要求1所述的一种播音室用隔音墙，其特征在于：所述助剂为铬酸钠、壬基酚聚氧乙烯醚、对甲苯磺酸的混合物，重量比铬酸钠：壬基酚聚氧乙烯醚：对甲苯磺酸为1:5‑

7:3.5‑5。

4.如权利要求3所述的一种播音室用隔音墙，其特征在于：所述助剂为铬酸钠、壬基酚聚氧乙烯醚、对甲苯磺酸的混合物，重量比铬酸钠：壬基酚聚氧乙烯醚：对甲苯磺酸为1:5‑

6:4‑5。

5.如权利要求1所述的一种播音室用隔音墙，其特征在于：所述表面活性剂为琥珀酸二辛酯磺酸钠、十二烷基氨基丙酸钠中的混合物，重量比琥珀酸二辛酯磺酸钠：十二烷基氨基丙酸钠为1:0.4‑0.8。
