专利号: 2018108597555
申请人: 阜阳市棋剑节能环保设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-10-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

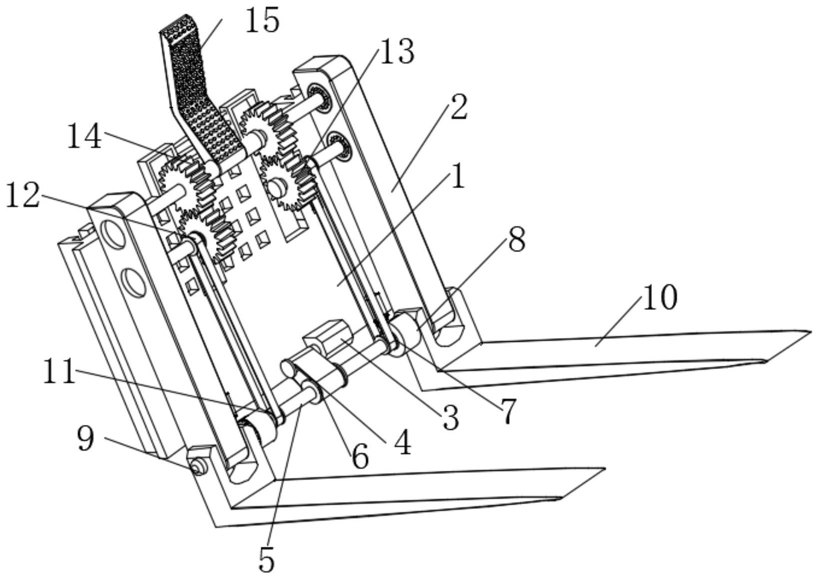

1.一种便于对物体进行固定的叉车前叉,包括安装板(1)、安装座(2)、驱动电机(3)、第一驱动轮(4)、传动轴(5)、第一转动轮(6)、连接杆(7)、棘轮机构(8)、固定杆(9)、叉板(10)、第二驱动轮(11)、第二转动轮(12)、驱动齿轮(13)、转动齿轮(14)和压板(15),其特征在于:所述安装板(1)的侧边对称固定有安装座(2),所述安装板(1)位于两安装座(2)的下部中间位置固定有驱动电机(3),所述驱动电机(3)的输出轴固定有第一驱动轮(4),所述安装板(1)的下端设有传动轴(5),所述传动轴(5)的外侧固定有第一转动轮(6),所述第一转动轮(6)通过皮带与第一驱动轮(4)传动连接,所述传动轴(5)的两端通过联轴器连接有连接杆(7),所述连接杆(7)与安装板(1)之间安装有棘轮机构(8),所述连接杆(7)远离传动轴(5)的一端通过联轴器连接有固定杆(9),所述固定杆(9)通过轴承与安装座(2)的底部转动连接,所述安装座(2)的底部连接有叉板(10),所述叉板(10)与固定杆(9)固定连接,所述传动轴(5)的两端对称固定有第二驱动轮(11),所述安装座(2)的内侧通过轴承对称转动连接有第二转动轮(12),且第二转动轮(12)通过皮带与第二驱动轮(11)传动连接,所述第二转动轮(12)的侧边均固定有驱动齿轮(13)。

2.根据权利要求1所述的一种便于对物体进行固定的叉车前叉,其特征在于:所述棘轮机构(8)包括转动棘轮(16)、固定盒(17)、棘爪(18)和弹簧片(19),所述转动棘轮(16)与连接杆(7)固定连接,所述安装板(1)的底部固定有固定盒(17)。

3.根据权利要求1所述的一种便于对物体进行固定的叉车前叉,其特征在于:所述压板(15)的内侧均匀分布有防滑凸起。

4.根据权利要求1所述的一种便于对物体进行固定的叉车前叉,其特征在于:所述叉板(10)的顶部设有磁性材料。

5.根据权利要求1所述的一种便于对物体进行固定的叉车前叉,其特征在于:所述安装座(2)的底部固定有凸块(20),且凸块(20)的侧边与叉板(10)的端部平齐。

6.根据权利要求1所述的一种便于对物体进行固定的叉车前叉,其特征在于:所述安装座(2)的内侧均通过轴承转动连接有与驱动齿轮(13)啮合的转动齿轮(14),所述压板(15)的两端与转动齿轮(14)的转动中心固定连接。

7.根据权利要求2所述的一种便于对物体进行固定的叉车前叉,其特征在于:所述固定盒(17)的内侧转动连接有与转动棘轮(16)相配合的棘爪(18),所述棘爪(18)远离转动棘轮(16)的一侧固定有弹簧片(19)。
