专利号: 2018108616931
申请人: 绍兴明煌科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

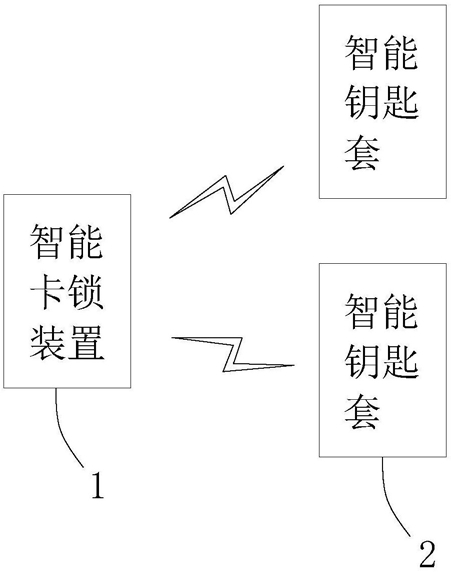

1.一种防落钥匙智能提示系统,其特征是,包括智能卡锁装置(1)和至少2个智能钥匙套(2);其中,

所述智能钥匙套(2)包括壳体(21),及安装于壳体(21)内的按钮(22)、电池(24)、控制芯片、第一超声波传感器和第一无线收发模块,所述按钮(22)、第一超声波传感器和第一无线收发模块均与控制芯片电连接;所述壳体(21)的一端设置有用于固定房门钥匙的扣环(25);

所述智能卡锁装置(1)包括长条状的空心方管(11),及安装于空心方管(11)内的电源模块(42)、若干第一红外感应器(44)、若干第二红外传感器、主控板(41)和锁定机构;其中,所述空心方管(11)的顶部的左侧设置有延伸部,用于通过若干螺钉与房门(31)的门框(32)固定;所述第一红外感应器(44)安装于空心方管(11)的顶部,所述第二红外传感器安装于空心方管(11)背离门框(32)的一侧;所述空心方管(11)和门框(32)的侧壁上均开设有供电源模块(42)的电源线(421)穿过的过线孔;所述锁定机构包括固定底座(13)、电动推杆(12)和锁杆;所述固定底座(13)安装于空心方管(11)的内底壁上,所述电动推杆(12)的底部安装于固定底座(13)上,并竖直朝上设置,所述锁杆的一端与电动推杆(12)的杆体可拆卸连接;所述空心方管(11)的顶部开设有供锁杆穿过的通孔;所述主控板(41)上集成有控制模块、第二超声波传感器和第二无线收发模块,所述第一红外感应器(44)、第二红外传感器、电动推杆(12)、至少3个第二超声波传感器和第二无线收发模块均与控制模块电连接。

2.如权利要求2所述的防落钥匙智能提示系统,其特征是,所述空心方管(11)的侧壁上还安装有喇叭(45),所述喇叭(45)与控制模块电连接。

3.如权利要求2所述的防落钥匙智能提示系统,其特征是,述空心方管(11)内安装有限位开关(46),所述限位开关(46)与控制模块电连接。

4.一种防落钥匙智能提示方法,基于权利要求3所述的防落钥匙智能提示系统实现,其特征是,包括:

S1、主控板(41)通过第一红外感应器(44)检测房门(31)是否有开启动作,若检测到房门(31)开启,则进入S2;

S2、主控板(41)通过第二红外传感器检测是否有人站到房门(31)外,若有,则向各个智能钥匙套(2)发送定位指令;

S3、智能钥匙套(2)接收到定位指令后,控制第一超声波传感向主控板(41)发射超声波信号,主控板(41)通过第二超声波传感接收该超声波信号,并利用反射式测距法或三角定位算法确定智能钥匙套(2)的位置;其中,当确定所有的智能钥匙套(2)均在房门(31)内时,主控板(41)则控制电动推杆(12)伸出;当确定有至少一个智能钥匙套(2)在房门(31)外时,主控板(41)不控制电动推杆(12)伸出;

S4、当主控板(41)控制电动推杆(12)伸出时,实时接收智能钥匙套(2)发射的解锁命令,并根据该解锁命令控制电动推杆(12)复位。

5.如权利要求4所述的防落钥匙智能提示方法,其特征是,当控制电动推杆(12)伸出时,主控板(41)还控制喇叭(45)发出提示音。
