专利号: 2018108617366
申请人: 芜湖市崇兴乐塑胶有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

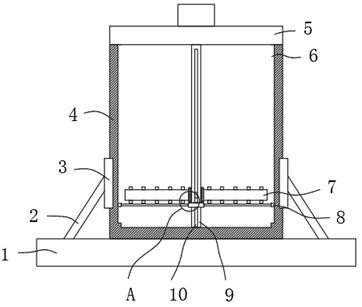

1.一种用于塑料产品加工的原料搅拌装置,包括底座(1),其特征在于,所述底座(1)上通过加固装置连接有搅拌筒(4),所述搅拌筒(4)上安装有端盖(5),所述端盖(5)上设有伺服电机,所述伺服电机上安装有螺纹杆(9),所述螺纹杆(9)背离伺服电机转动连接在搅拌筒(4)的底侧壁上,所述螺纹杆(9)上螺纹连接有螺纹套(12),所述螺纹套(12)的两端固定连接有过滤网(16),所述过滤网(16)通过第一限位装置连接在搅拌筒(4)的侧壁上,所述螺纹杆(9)上滑动连接有移动套(13),所述移动套(13)上转动连接有搅拌叶(7),所述移动套(13)通过第二限位装置滑动连接在螺纹杆(9)上。

2.根据权利要求1所述的一种用于塑料产品加工的原料搅拌装置,其特征在于,所述加固装置包括加固杆(2),所述加固杆(2)的一端焊接在底座(1)上,所述加固杆(2)的另一端焊接有加固板(3),所述加固板(3)抵在搅拌筒(4)的侧壁上。

3.根据权利要求1所述的一种用于塑料产品加工的原料搅拌装置,其特征在于,所述第一限位装置,所述限位块(8)固定连接在过滤网(16)背离螺纹套(12)的一端,所述搅拌筒(4)内侧壁上设有限位槽(6),所述限位块(8)滑动连接在限位槽(6)内。

4.根据权利要求1所述的一种用于塑料产品加工的原料搅拌装置,其特征在于,所述移动套(13)内设有安装槽,所述安装槽内卡接有轴承(14),所述搅拌叶(7)安装在轴承(14)内。

5.根据权利要求1所述的一种用于塑料产品加工的原料搅拌装置,其特征在于,所述第二限位装置包括滑槽(10),所述滑槽(10)开设在螺纹杆(9)上,所述滑槽(10)内滑动连接有滑块(11),所述滑块(11)固定连接在移动套(13)的侧壁上。

6.根据权利要求1所述的一种用于塑料产品加工的原料搅拌装置,其特征在于,所述搅拌叶(7)的两侧对称固定连接有多个凸块(15)。
