专利号: 2018108649579
申请人: 宁波高新区意川汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

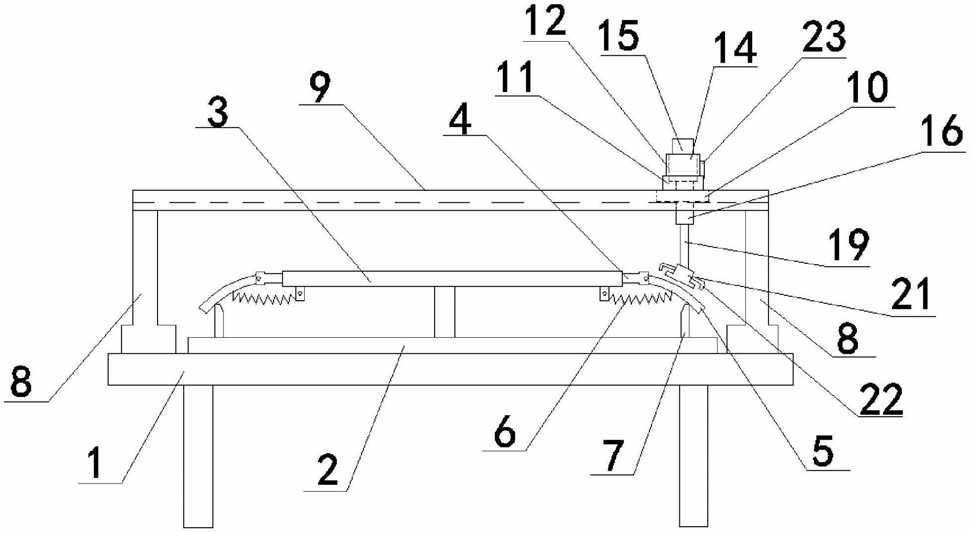

1.一种汽车保险杠干、湿打磨设备,包括工作台,其特征在于:所述工作台上滑动连接有推台,所述推台上固定连接有若干架料杆,所述架料杆的两端滑动连接有拉杆,所述拉杆远离架料杆的一端铰接有抵料杆,所述抵料杆和拉杆连接有第一弹簧;所述工作台上设有两个固定桩,所述两个固定桩上连接有导轨,所述导轨内滑动连接有第一滑台,所述第一滑台底部设有直线电机,所述第一滑台上设有气缸,所述气缸内滑动贯穿有推杆,所述推杆置于气缸外的一端连接有打磨箱,所述打磨箱顶部设有第一电机,所述第一电机输出端连接有转轴,所述转轴与打磨箱转动连接,所述转轴置于打磨箱内的部分开有通孔,所述转轴置于打磨箱外的部分设有腔室,所述腔室与通孔连通,所述腔室内滑动连接有内部中空的长杆,所述长杆与腔室连接有第二弹簧,所述长杆下部转动连接有打磨头,所述打磨头安装有与长杆连通的若干喷管,所述打磨箱侧壁设有储液箱,所述储液箱与通孔连通。

2.根据权利要求1所述的一种汽车保险杠干、湿打磨设备,其特征在于:所述抵料杆的形状为弯弧形。

3.根据权利要求2所述的一种汽车保险杠干、湿打磨设备,其特征在于:所述架料杆的数量为两个,所述两个架料杆沿推台中轴线对称设置。

4.根据权利要求3所述的一种汽车保险杠干、湿打磨设备,其特征在于:所述抵料杆下方设有限位挡板,所述限位挡板滑动连接在推台上。

5.根据权利要求4所述的一种汽车保险杠干、湿打磨设备,其特征在于:所述打磨头的上端开设有半球槽,所述长杆下端与半球槽以球铰的形式转动连接。

6.根据权利要求5所述的一种汽车保险杠干、湿打磨设备,其特征在于:所述喷管数量为两个,所述两个喷管沿打磨头的中轴线对称设置。

7.根据权利要求6所述的一种汽车保险杠干、湿打磨设备,其特征在于:所述储液箱内设有流量阀调节。
