专利号: 2018108664992
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

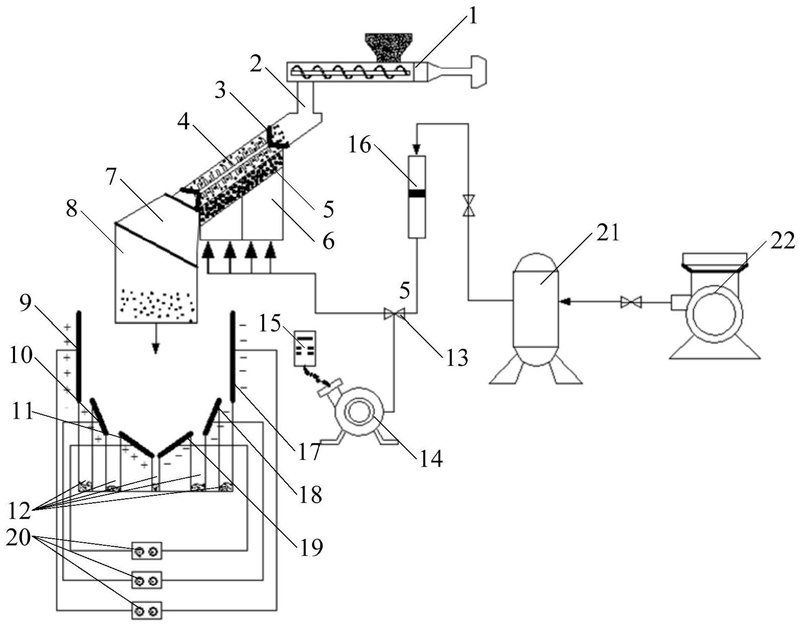

1.一种颗粒静电分选系统,其特征在于,包括给料机、荷电单元、高压静电分离单元、集料槽、脉冲供风单元和布风单元;

所述给料机、荷电单元、高压静电分离单元和集料槽依次连接,所述脉冲供风单元通过布风单元从荷电单元的侧壁将脉冲气流给入荷电单元的内部;

所述高压静电分离单元包括多组分选极板以及用于为分选极板供电的高压电源;

沿逐渐远离荷电单元的出料口的方向,所述分选极板内的电场强度逐渐增大;

所述脉冲供风的脉冲气流的频率为5Hz以下;

所述荷电单元包括摩擦介质、联接口、物料输送管和管道;所述管道的进料口与给料机的出料口连接,所述管道的出料口通过联接口与物料输送管连接,所述摩擦介质位于管道内;所述管道为长方体绝缘管,所述物料输送管为长方体管道;

所述物料输送管沿径向的横截面积大于管道与联接口连接处的截面面积;

所述管道倾斜放置;所述管道与竖直方向的夹角为30°~60°;

所述高压电源的数量为至少一个,所述分选极板包括正极板和负极板,正极板与负极板相对于高压静电分离单元的轴线对称布置;依次串联的多个正极板与高压电源连接,依次串联的多个负极板与高压电源连接;沿逐渐远离荷电单元的出料口的方向,多个正极板与竖直方向的夹角逐渐增大;和/或,所述高压电源的数量为多个,所述分选极板与高压电源一一对应,沿逐渐远离荷电单元的出料口的方向,所述高压电源的供电电压逐渐增大;

所述脉冲供风单元包括风机、风包、流量计、蝶阀、变频器和电机;所述风机、风包、流量计和蝶阀依次连接,所述通过蝶阀的气体给入布风单元;所述电机通过变频器驱动蝶阀周期性旋转,使得气流通过蝶阀后变成脉冲气流;

所述布风单元包括预先布风室和介质布风层,所述气体经脉冲供风单元处理后依次通过预先布风室和介质布风层与荷电单元的内部连通;所述预先布风室和介质布风层,介质布风层与荷电单元之间均设有钛合金微孔挡板;

所述介质布风层内的充填介质为石英砂。
