专利号: 2018108665213
申请人: 徐州中冷电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

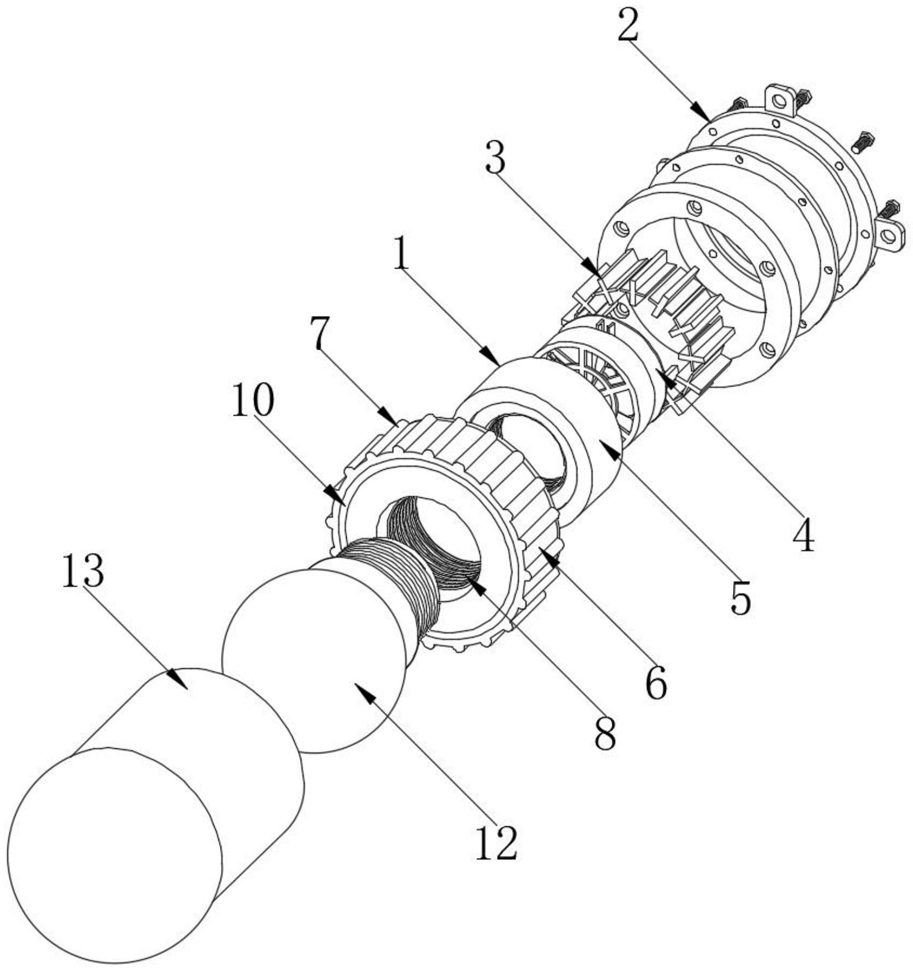

1.一种冷库门误关报警提示灯,包括提示灯本体(1),其特征在于:所述提示灯本体(1)一端设置有安装组件(2),所述安装组件(2)包括安装管(201)、第一固定盘(202)、第一固定螺丝孔(203)、第二固定盘(204)、第二固定螺丝孔(205)、固定六角螺丝(206)、安装耳(207)和第三固定螺丝孔(208),所述安装组件(2)中部安装有安装管(201),所述安装管(201)一端焊接有第一固定盘(202),所述第一固定盘(202)边部等距离开设有第一固定螺丝孔(203),所述安装管(201)另一端安装有第二固定盘(204),所述第二固定盘(204)边部等距离开设有第二固定螺丝孔(205),所述安装管(201)与第二固定盘(204)之间通过固定六角螺丝(206)固定连接,所述第二固定盘(204)边缘外侧等距离焊接有安装耳(207),所述安装耳(207)中部开设有第三固定螺丝孔(208);

所述安装管(201)内部设置有散热组件(3),所述散热组件(3)包括散热板(301)、外接板(302)、风机罩(303)、散热风机(304)和支撑架(305),所述安装管(201)内侧等距离焊接有散热板(301),所述散热板(301)中部安装有外接板(302),所述安装管(201)内部一端通过固定螺丝固定安装有风机罩(303),所述风机罩(303)两侧均安装有支撑架(305),所述风机罩(303)内部安装有散热风机(304);

所述安装管(201)一端焊接有固定座(5),所述固定座(5)一端通过安装外螺纹(9)固定安装有灯座(6),所述灯座(6)外侧边部等距离安装有防滑条(7),所述灯座(6)内部开凿有安装内螺纹(8),所述安装内螺纹(8)外侧开设有灯罩卡槽(10),所述灯罩卡槽(10)内部安装有断电开关(11),所述灯座(6)内部安装有灯泡(12),所述灯泡(12)外侧通过灯罩卡槽(10)固定安装有灯罩(13),所述断电开关(11)的输出端电性连接灯座(6)的输入端,所述散热风机(304)和灯泡(12)的输入端均与电源电性连接。

2.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述散热组件(3)一端设置有防尘组件(4),所述防尘组件(4)包括防尘网板(401)、定位安装块(402)、固定卡扣(403)和把手(404),所述防尘组件(4)中部设置有防尘网板(401),所述防尘网板(401)一侧中部焊接有定位安装块(402),所述定位安装块(402)顶端焊接有固定卡扣(403),所述防尘网板(401)另一侧中部焊接有把手(404)。

3.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述第二固定盘(204)一侧焊接有限位环,且限位环内侧安装有定位杆。

4.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述支撑架(305)一侧中部开设有安装限位孔,且安装限位孔内部安装有磁铁块。

5.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述灯罩(13)与灯座(6)之间通过螺纹固定连接。

6.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述灯座(6)内部安装有干燥板,且干燥板与灯座(6)之间通过卡扣固定连接。

7.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述风机罩(303)的外直径等于安装管(201)的内直径。

8.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述散热板(301)和外接板(302)表面均涂抹有防腐蚀涂层。

9.根据权利要求1所述的一种冷库门误关报警提示灯,其特征在于:所述把手(404)外侧贴合有海绵橡胶套。
