专利号: 2018108673099
申请人: 何莉
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

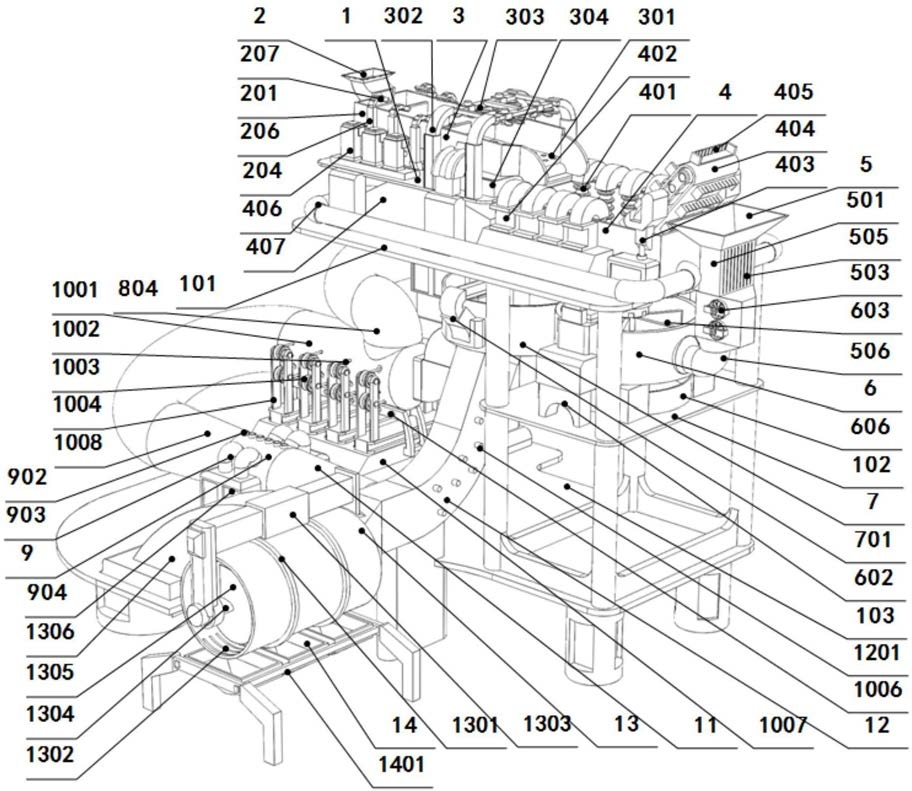

1.一种蔬菜加工处理机,其特征在于,包括工作台系统、第一清洗系统、第二清洗系统、除水除尘系统、分级系统、第一破碎系统、第二破碎系统、收集系统;所述工作台系统包括自上而下依次设置的第一工作台(1)、第二工作台(101)、第三工作台(102)、第四工作台(103);

所述第一清洗系统包括进料斗(2)、清洗槽一(201)、隔板(202)、曝气管(203)、空压机一(204)、水箱一(205)、输水管(206)、喷头(207)、滤水槽(3)、滤水孔(301)、机架一(302)、风扇组(303)、集水槽一(304);所述清洗槽一(201)两端分别与进料斗(2)和滤水槽(3)连接,所述清洗槽一(201)内设置有多个隔板(202),曝气管(203)铺设在清洗槽一(201)内底部,曝气管(203)与位于清洗槽一(201)外侧的空压机一(204)连接,所述水箱一(205)设置在清洗槽一(201)底部,清洗槽一(201)两侧设置有多个输水管(206),输水管(206)下端与水箱一(205)连接,输水管(206)上端连接有喷头(207),滤水槽(3)内均匀设置有滤水孔(301),风扇组(303)设置在机架一(302)上并位于滤水槽(3)正上方,集水槽一(304)设置在滤水槽(3)底部;

所述第二清洗系统包括清洗槽二(4)、震荡头(401)、超声机(402)、机架二(403)、履带(404)、捞斗(405)、回水管(406)、水箱二(407)、进水管(408);所述清洗槽二(4)位于滤水槽(3)尾端下方,清洗槽二(4)内两侧设置有多个震荡头(401),震荡头(401)与位于清洗槽二(4)外侧的超声机(402)连接,清洗槽二(4)两侧设置有机架二(403),履带(404)倾斜设置在机架二(403)上,履带(404)上等距设置有多个捞斗(405),清洗槽二(4)两端分别连接有进水管(408)和回水管(406),进水管(408)和回水管(406)均与水箱二(407)连接;

所述除水除尘系统包括收集斗(5)、除尘管(501)、滤孔一(502)、风扇一(503)、斜板(504)、出风孔一(505)、弯管(506)、圆槽(6)、滤孔二(601)、机架三(602)、旋转拨板一(603)、机架四(604)、风扇二(605)、集水槽二(606);所述收集斗(5)位于履带(404)下方,除尘管(501)两端分别与收集斗(5)和弯管(506)连接,除尘管(501)两侧分别设置有滤孔一(502)和出风孔一(505),所述滤孔一(502)外侧的除尘管(501)上设置有风扇一(503),除尘管(501)内部交错设置有多个斜板(504),所述圆槽(6)一侧与弯管(506)连接,圆槽(6)内底部均匀设置有滤孔二(601),圆槽(6)底部设置有集水槽二(606),圆槽(6)内设置有多个旋转拨板一(603),旋转拨板一(603)设置在机架三(602)的转轴上,风扇二(605)位于旋转拨板一(603)上方,风扇二(605)设置在机架四(604)上;

所述分级系统包括分级槽(7)、机架五(701)、旋转拨板二(702)、漏孔一(703)、漏孔二(704)、出口(705);所述分级槽(7)与圆槽(6)另一侧连接,分级槽(7)内设置有多个旋转拨板二(702),旋转拨板二(702)设置在机架五(701)的转轴上,分级槽(7)内底部分别设置有漏孔一(703)、漏孔二(704),分级槽(7)一侧设有出口(705);

所述第一破碎系统包括弯槽(8)、破碎管道(801)、转动机(802)、砂轮片组(803)、除尘机构、传送管道一(804);所述弯槽(8)与出口(705)连通,所述破碎管道(801)两端分别与弯槽(8)和传送管道一(804)连接,所述破碎管道(801)与传送管道一(804)之间设置有除尘机构,破碎管道(801)上下两端设置有转动机(802),砂轮片组(803)设置在破碎管道(801)上并与转动机(802)连接;

所述第二破碎系统包括传送管道二(10)、线切割管道(1001)、切割线组(1002)、滚轮组(1003)、切割机(1004)、传动滚轮(1005)、传动机(1006)、供电机箱(1007)、传送弯管(1008)、除尘机构、传送管道三(11);所述传送管道二(10)与漏孔二(704)所在位置的分级槽(7)底部连接,传送管道一(804)尾端与线切割管道(1001)连接,线切割管道(1001)两端分别与送管道二(10)和传送弯管(1008)连接,传送弯管(1008)尾端依次与除尘机构和传送管道三(11)连接,所述线切割管道(1001)内设置有切割线组(1002),切割线组(1002)缠绕在滚轮组(1003)上,滚轮组(1003)设置在切割机(1004)上,传动机(1006)设置在线切割管道(1001)底部,传动滚轮(1005)设置在传动机(1006)上且部分穿过线切割管道(1001)底面,供电机箱(1007)位于线切割管道(1001)下方并与切割机(1004)、传动机(1006)连接;

所述第三破碎系统包括传送管道四(12)、限速杆组(1201)、绞碎管道(13)、挡板环(1301)、漏孔三(1302)、轴承机(1303)、转轴(1304)、绞龙刀(1305)、支撑架(1306);所述传送管道四(12)与漏孔一(703)所在位置的分级槽(7)底部连接,传送管道四(12)内均匀设置有限速杆组(1201),传送管道四(12)下端和传送管道三(11)尾端均与绞碎管道(13)连接,绞碎管道(13)上设置有多个挡板环(1301),绞碎管道(13)底部设有漏孔三(1302),绞碎管道(13)内设置有绞龙刀(1305),绞龙刀(1305)设置在转轴(1304)上,转轴(1304)两端与轴承机(1303)连接,支撑架(1306)设置在第四工作台(103)上并与轴承机(1303)、绞碎管道(13)侧面连接;

所述收集系统包括漏斗(14)、机框(1401),所述漏斗(14)设置在机框(1401)上,漏斗(14)对应位于漏孔三(1302)下方。

2.根据权利要求1所述的一种蔬菜加工处理机,其特征在于,所述除尘机构包括除尘管(9)、螺纹风道(901)、出风孔二(902)、送风管(903)、空压机二(904),除尘管(9)内壁上均匀设有螺纹风道(901),除尘管(9)上端均匀设置有出风孔二(902),除尘管(9)两侧设有空压机二(904),空压机二(904)通过送风管(903)与除尘管(9)连接。

3.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述第一清洗系统设置在第一工作台(1)上,第二清洗系统设置在第二工作台(101)上,除水除尘系统设置在第三工作台(102)上,第二破碎系统、第三破碎系统设置在第四工作台(103)上。

4.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述多个隔板(202)的高度依次降低。

5.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述回水管(406)为两根。

6.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述捞斗(405)上设置有条孔,水箱二(407)内设置有可拆卸滤网。

7.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述旋转拨板一(603)为6个,旋转拨板二(702)为4个,旋转拨板二(702)转动方向为沿着漏孔一(703)、漏孔二(704)、出口(705)方向转动。

8.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述漏孔一(703)的直径小于漏孔二(704)。

9.根据权利要求2所述的一种蔬菜加工处理机,其特征在于,所述挡板环(1301)为两个以上,挡板环(1301)将漏孔三(1302)分隔成多个区域,不同区域的漏孔三(1302)尺寸沿着绞龙刀(1305)工作方向依次增加。

10.根据权利要求9所述的一种蔬菜加工处理机,其特征在于,所述漏斗组(14)个数大于等于3。
