专利号: 201810869015X
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

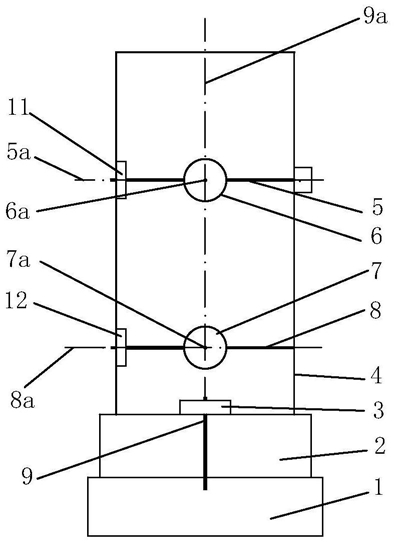

1.一种双激光器火炮身管内膛直线度检测设备,其特征在于:包括检测装置和工作目标;所述检测装置具有基座(1)、水平回转平台(2)、支架(4)和竖轴(9),支架(4)固定在水平回转平台(2)上,竖轴(9)与基座(1)固定连接,水平回转平台(2)处于基座(1)上且围绕竖轴(9)的轴心线(9a)旋转,支架(4)上设有相互平行的水平的且各能围绕自身轴心线进行旋转的主横轴(5)和副横轴(8),主横轴(5)的轴心线(5a)与竖轴(9)的轴心线(9a)相交,形成主交点,副横轴(8)的轴心线(8a)与竖轴(9)的轴心线(9a)相交,形成副交点;在主横轴(5)上固定有主观测装置(6),主观测装置(6)为一激光器,其光轴称为主观测线(6a),主观测线(6a)通过主交点且垂直于主横轴(5)的轴心线(5a),在副横轴(8)上固定有副观测装置(7),副观测装置(7)为一激光器,其光轴称为副观测线(7a),副观测线(7a)通过副交点且垂直于副横轴(8)的轴心线(8a),主观测线(6a)和副观测线(7a)处于同一铅垂面;竖轴(9)与水平回转平台(2)之间安装有水平度盘(3),主横轴(5)和支架(4)相应部位之间安装主度盘(11),副横轴(8)和支架(4)相应部位之间安装副度盘(12);上述水平回转平台(2)、主横轴(5)和副横轴(8)的旋转均为电动;所述工作目标具有主体(20),主体(20)的底面上设有成三角形分布的三根支撑杆(21),每根支撑杆的杆端上固定有球状触头(22),主体(20)的顶面上设有三个PSD传感器(24),所有PSD传感器的光敏面位于同一平面(M),每个PSD传感器(24)的光敏面上设有一个指定点,三个指定点与三个球状触头(22)球心的相互位置关系是确定的,使用时,工作目标处于火炮身管内膛,其三根支撑杆(21)上的球状触头(22)抵在火炮身管内膛壁上;在PSD传感器反馈信号控制下,主观测装置(6)自动瞄准PSD传感器第一个指定点,使得第一个指定点位于主观测线(6a)上,之后,在PSD传感器反馈信号控制下,副观测装置(7)自动瞄准PSD传感器上述第一个指定点,使得第一个指定点位于副观测线(7a)上,此时,主观测线(6-5a)和副观测线(7-5a)交会于第一个指定点,从而确定第一个指定点相对主交点的坐标,以此类推,确定第二个指定点、第三个指定点的坐标位置,由此,三个球状触头(22)球心的坐标位置得以确定。
