1.一种香蕉茎活性炭,其特征在于,以香蕉茎为原料制备。
2.权利要求1所述香蕉茎活性炭的制备方法,其特征在于,包括以下步骤:(1)香蕉茎的预处理:将香蕉茎水洗去除表面的灰尘及杂质后,烘干,粉碎,过100目筛,得香蕉茎粉末;
(2)浸渍:将上述香蕉茎粉末与磷酸溶液按照一定的料剂比在室温下浸渍;
(3)活化:将浸渍后的香蕉茎粉末进行活化;
(4)清洗和烘干:将活化产物冷却后用去离子水清洗,烘干后得到干燥的香蕉茎活性炭。
3.根据权利要求2所述的一种香蕉茎活性炭的制备方法,其特征在于,步骤(1)所述烘干的具体方法为:将香蕉茎放入烘干机中,80℃温度下烘干6小时。

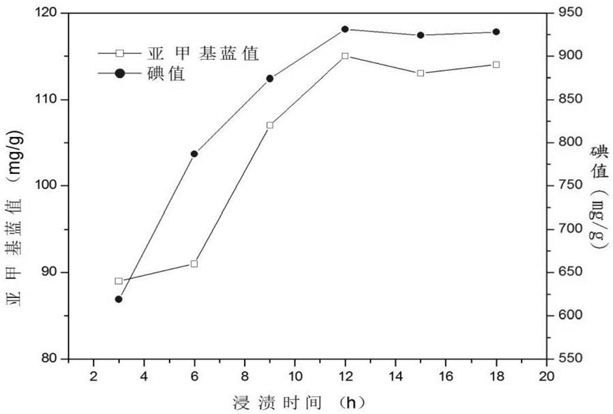

4.根据权利要求2所述的一种香蕉茎活性炭的制备方法,其特征在于,步骤(2)所述磷酸的质量分数为60%~80%;所述料剂比1:1~1:6;浸渍时间为3~18小时。
5.根据权利要求2所述的一种香蕉茎活性炭的制备方法,其特征在于,步骤(3)所述活化温度为300~550℃,活化时间为45~120分钟。
6.根据权利要求4所述的一种香蕉茎活性炭的制备方法,其特征在于,步骤(2)酸的质量分数为70%;所述料剂比1:5;浸渍时间为12小时。
7.根据权利要求5所述的一种香蕉茎活性炭的制备方法,其特征在于,步骤(3)所述活化温度为450℃,活化时间为75分钟。
8.根据权利要求2所述的一种香蕉茎活性炭的制备方法,其特征在于,步骤(4)所述烘干温度为100℃。
