专利号: 2018108722714
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

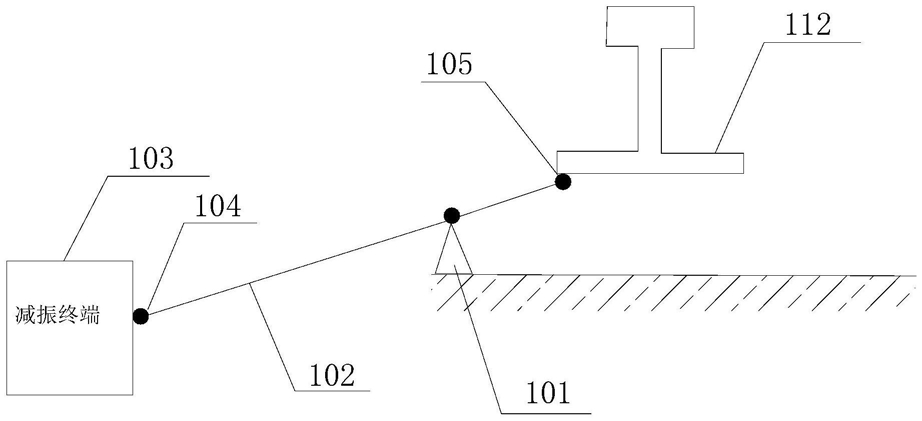

1.一种轨道减振装置,其特征在于,包括支座、杠杆以及减振终端,所述杠杆设置在所述支座上方并与所述支座转动连接,所述杠杆包括第一端和第二端,所述杠杆为弹性梁,所述弹性梁的第一端与所述减振终端连接,且所述支座沿所述杠杆方向到所述杠杆的第一端的距离大于所述支座沿所述杠杆方向到所述杠杆的第二端的距离,所述减振终端用于对所述杠杆的第一端的振动幅度进行衰减。

2.根据权利要求1所述的轨道减振装置,其特征在于,所述减振终端为固定件,所述弹性梁的第一端与所述固定件连接。

3.根据权利要求1所述的轨道减振装置,其特征在于,所述减振终端包括减振弹簧,所述弹性梁的第一端与所述减振弹簧连接。

4.根据权利要求3所述的轨道减振装置,其特征在于,且所述弹性梁的第一端到所述减振弹簧内径的圆心的距离小于所述减振弹簧的内径的半径。

5.根据权利要求1所述的轨道减振装置,其特征在于,所述减振终端包括第一磁铁、第二磁铁以及第三磁铁,所述第三磁铁设置于所述杠杆的第一端,所述第一磁铁、所述第三磁铁以及所述第二磁铁按照从上到下的顺序依次设置,所述第一磁铁的S极与所述第三磁铁的S极相对设置,所述第三磁铁的N极与所述第二磁铁的N极相对设置或所述第一磁铁的N极与所述第三磁铁的N极相对设置,所述第三磁铁的S极与所述第二磁铁的S极相对设置。

6.根据权利要求1所述的轨道减振装置,其特征在于,所述弹性梁的表面涂覆有阻尼材料层。

7.根据权利要求6所述的轨道减振装置,其特征在于,所述阻尼材料层为橡胶层或泡沫塑料层。

8.一种轨道减振系统,其特征在于,包括铁轨、多个轨枕以及权利要求1-7任一项所述的轨道减振装置,所述杠杆的第二端与所述铁轨的底部连接,所述多个轨枕均与所述铁轨的底部连接且均等距离间隔设置,所述杠杆的第二端与相邻的两个轨枕的距离相等。
