专利号: 2018108722822
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

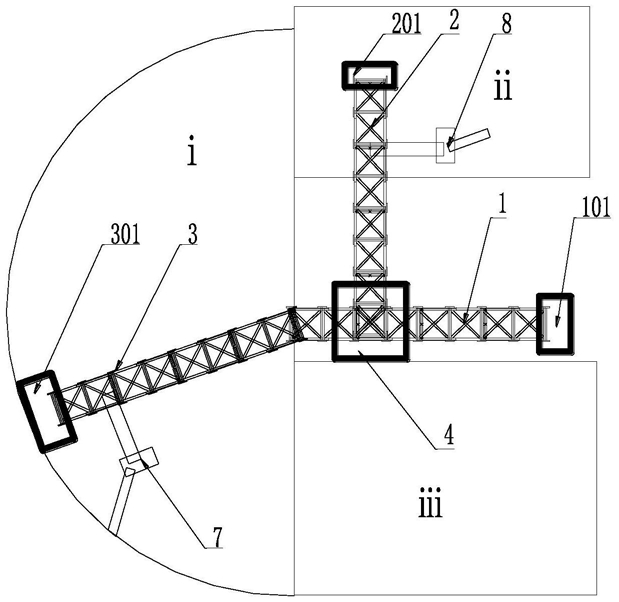

1.一种露天矿多胶带排弃系统,使用主运输胶带(1)、排土垂向胶带(2)、排土斜胶带(3)、自移式多向胶带转载机(4)、排土机Ⅰ(7)、排土机Ⅱ(8);其特征在于步骤如下:

将主运输胶带(1)由露天矿剥离采场架设至外排土场,所述排土斜胶带(3)布置在外排土场,其中主运输胶带(1)的主运输胶带机头(101)设置在露天矿剥离采场,主运输胶带(1)的主运输胶带机尾(102)与排土斜胶带(3)的机尾连接,在主运输胶带(1)靠近外排土场一侧的主运输胶带机尾(102)处安装自移式多向胶带转载机(4),自移式多向胶带转载机(4)距离主运输胶带机尾(102)30-50m;排土斜胶带(3)的排土斜胶带机头(301)设置在外排土场排弃点ⅰ,排土机Ⅰ(7)通过自身设置连接结构与排土斜胶带连接,排土垂向胶带(2)布置在外排土场,其中排土垂向胶带机头(201)设置在主运输胶带(1)一侧的外排土场排弃点ⅱ,排土机Ⅱ(8)通过自身连接结构与排土垂向胶带(2)连接,排土垂向胶带(2)的机尾设置在自移式多向胶带转载机(4)处,自移式多向胶带转载机(4)的下料口连接到主运输胶带(1),排土垂向胶带(2)与主运输胶带机尾(102)之间的运输胶带部分为主运输胶带缓冲区(103)。

2.根据权利要求1所述的露天矿多胶带排弃系统,其特征在于:所述自移式多向胶带转载机(4)包括转载机架(401)、转载滚筒(402)、转向滚筒(403)、底部滑槽(405)及底部驱动轮(404),所述转载滚筒(402)、转向滚筒(403)均安装于转载机架(401)上,转载滚筒(402)、转向滚筒(403)之间设有首尾连接的传送皮带;转载机架(401)底部设有底部驱动轮(404),底部驱动轮(404)与设置在主运输胶带(1)最下部的底部滑槽(405)匹配,底部滑槽(405)长度为10m,底部驱动轮(404)自带驱动电机,接通电源情况下沿底部滑槽(405)运动,并带动自移式多向胶带转载机(4)整体实现前进或后退。

3.一种使用权利要求1所述露天矿多胶带排弃系统的露天矿多胶带排弃方法,其特征在于包括物料分流方法所述物料分流法利用自移式多向胶带转载机(4)、主运输胶带(1)和排土垂向胶带(2)共同完成;将露天矿剥离物料经主运输胶带(1)运输至自移式多向胶带转载机(4),在底部驱动轮运(404)运转带动下,转载滚筒(402)沿主运输胶带(1)方向移动,剥离物料通过转载滚筒(402)后自由下落,当转载滚筒(402)位于排土垂向胶带(2)上方时,剥离物料落点位于排土垂向胶带(2)表面,物料经排土垂向胶带(2)运输至排弃点,当转载滚筒(402)位于主运输胶带缓冲区(103)上方时,剥离物料落点位于主运输胶带缓冲区(103)表面,物料经主运输胶带(1)输送给排土斜胶带。

4.一种使用权利要求1所述露天矿多胶带排弃系统的露天矿多胶带排弃方法,其特征在于包括斜胶带扇形排土方法,剥离物料顺序经主运输胶带(1)、自移式多向胶带转载机(4)转载运输至排土斜胶带(3),排土斜胶带机头(301)与排土机Ⅰ(7)连接,实现剥离物排弃,当排弃达到当前排弃区域容量时,排土机Ⅰ(7)停止排土,排土斜胶带(3)以机尾为圆心,整体进行180°双向扇形往复移动,每次移动角度达到10°时停止移动,排土机Ⅰ(7)继续排土,当排土机Ⅰ(7)移动到180°扇形边缘时进行反方向运动,重复上述步骤实现排土斜胶带(3)扇形排土。

5.一种使用权利要求1所述露天矿多胶带排弃系统的露天矿多胶带排弃方法,其特征在于包括垂向胶带正常及升段排土法:利用主运输胶带(1)、排土垂向胶带(2)、排土机Ⅱ(8)实施;所述升段排土将露天矿剥离物排弃水平提高一个排土台阶高度,即形成新的升段初始工作台阶(6)继而实现在更高水平排土的过程:预先构筑升段初始工作台阶(6)与升段斜坡(5),升段初始工作台阶(6)利用露天矿剥离物构成的棱台状台阶,棱台上表面长宽各30m,棱台台阶高度30m,升段斜坡(5)为露天矿剥离物构筑的沟通主运输胶带(1)所在排土工作面与升段初始工作台阶(6)上表面之间的通道,排土垂向胶带(2)布置在升段斜坡(5)上,其中排土垂向胶带(2)的排土垂向胶带机头(201)、排土机Ⅱ(8)均位于升段初始工作台阶(6)上方,露天矿剥离物顺序经主运输胶带(1)、自移式多向胶带转载机(4)、排土垂向胶带(2)运输至升段初始工作台阶(6)上表面,通过排土机Ⅱ(8)实现剥离物在高排土水平的升段排土作业,减少了卡车运输的线路,提高了运输工作效率。

6.一种使用权利要求1所述露天矿多胶带排弃系统的露天矿多胶带排弃方法,其特征在于包括主运输胶带直接排土法:由主运输胶带(1)、自移式多向胶带转载机(4)、排土机Ⅰ(7)和排土机Ⅱ(8)完成,首先解除排土斜胶带(3)与排土机Ⅰ(7)或排土垂向胶带(2)与排土机Ⅱ(8)的链接,排土机Ⅰ(7)、或排土机Ⅱ(8)移动至自移式多向胶带转载机(4)周围,调节自移式多向胶带转载机(4)使得剥离物料抛落至排土机Ⅰ(7)或排土机Ⅱ(8)中,将物料排弃至排弃点ⅲ。
