1.一种碳基三维有序锂离子电池集流体，其特征在于：所述的集流体是由聚合物载体、有序性调节剂和导电微粒组成；其中，聚合物载体为天然植物胶，天然植物胶与导电微粒质量比为1:1，天然植物胶与有序性调节剂质量比为100:(1～2)。

2.根据权利要求1所述的一种碳基三维锂离子电池集流体，其特征在于，所述的天然植物胶溶液是具有非离子特征的天然植物胶，选自胍胶或黄原胶；有序性调节剂是对天然植物胶具有可逆性交联能力的交联剂，选自硼砂或有机硼交联剂；导电颗为碳粉末，选自super-p或乙炔黑。

3.一种碳基三维有序锂离子电池集流体的制备方法，其特征在于：包括以下步骤：步骤一：先配制天然植物胶溶液，配置完成后静置溶胀备用；配制含硼的有序性调节剂溶液；

步骤二：将天然植物胶溶液与导电微粒混合，确保天然植物胶与导电微粒质量比为1:

1，然后再球磨得到混合液体；

步骤三：在步骤二所得混合液体中，加入有序性调节剂，确保天然植物胶溶液与有序性调节剂溶液质量比为100:(1～2)，再球磨得粘稠浆料；

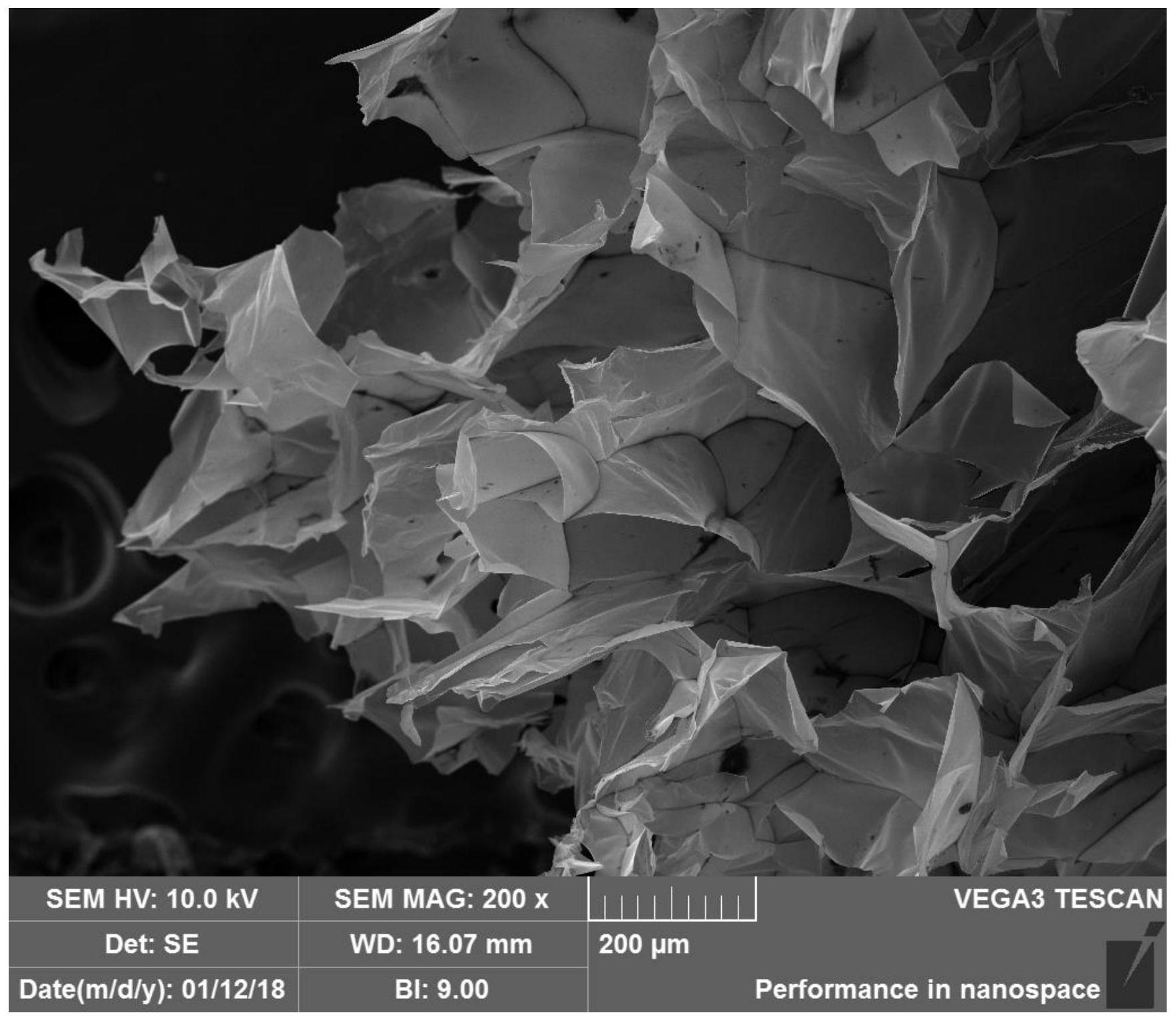

步骤四：把步骤三所得浆料倒入模具中，并转移至冷阱，降温至-40℃并恒温处理后转移至冷冻干燥机中，确保完全干燥，得碳基三维有序集流体。

4.根据权利要求3所述的一种碳基三维锂离子电池集流体的制备方法，其特征在于，所述的天然植物胶溶液是具有非离子特征的天然植物胶，选自胍胶或黄原胶。

5.根据权利要求3所述的一种碳基三维锂离子电池集流体的制备方法，其特征在于，有序性调节剂是对天然植物胶具有可逆性交联能力的交联剂，选自硼砂或有机硼交联剂。

6.根据权利要求3所述的一种碳基三维锂离子电池集流体的制备方法，其特征在于，导电颗为碳粉末，选自super-p或乙炔黑。

7.根据权利要求3所述的一种碳基三维锂离子电池集流体的制备方法，其特征在于，天然植物胶溶液的浓度为0.5-2％；有序性调节剂溶液中硼元素含量为0.4-2％。

8.根据权利要求3所述的一种碳基三维锂离子电池集流体的制备方法，其特征在于，步骤四中，在冷阱中恒温3h；冷冻干燥机中调节压力至5-10Pa，持续时间12-24h。

9.一种基于权利要求1所述的碳基三维有序锂离子电池集流体的锂离子电池，其特征在于，在所述的集流体加入与导电微粒相同质量的电极材料。

10.根据权利要求9所述的基于碳基三维有序锂离子电池集流体的锂离子电池，其特征在于，所述的电极材料为纳米Fe3O4或石墨。
