1.用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：包括以下步骤：步骤一，配制硅酸钠溶液，在搅拌条件下向溶液中加入气相二氧化硅；

步骤二，在容器底部放置玻璃平板，将含有二氧化硅的硅酸钠溶液倒入容器中，确保液面高出玻璃平板表面；

步骤三，将容器转移至冷阱中，降温并恒温处理得到冻结的玻璃和冰块；

步骤四，将冻结的玻璃和冰块转移至冷冻干燥器中，调剂压力为5-10Pa；恒压12h，得到单侧表面生长有硅酸钠海绵结构的玻璃板；

步骤五，取两块步骤四得到的玻璃板，重叠放置并使得光滑面向外，利用自身重力相互挤压两块玻璃板之间的硅酸钠海绵结构；

步骤六，然后将重叠的玻璃板水平放置在马弗炉中，加热处理使部分硅酸钠进入熔融状态，以调节孔隙大小和固定两块玻璃板之间的相对位置；

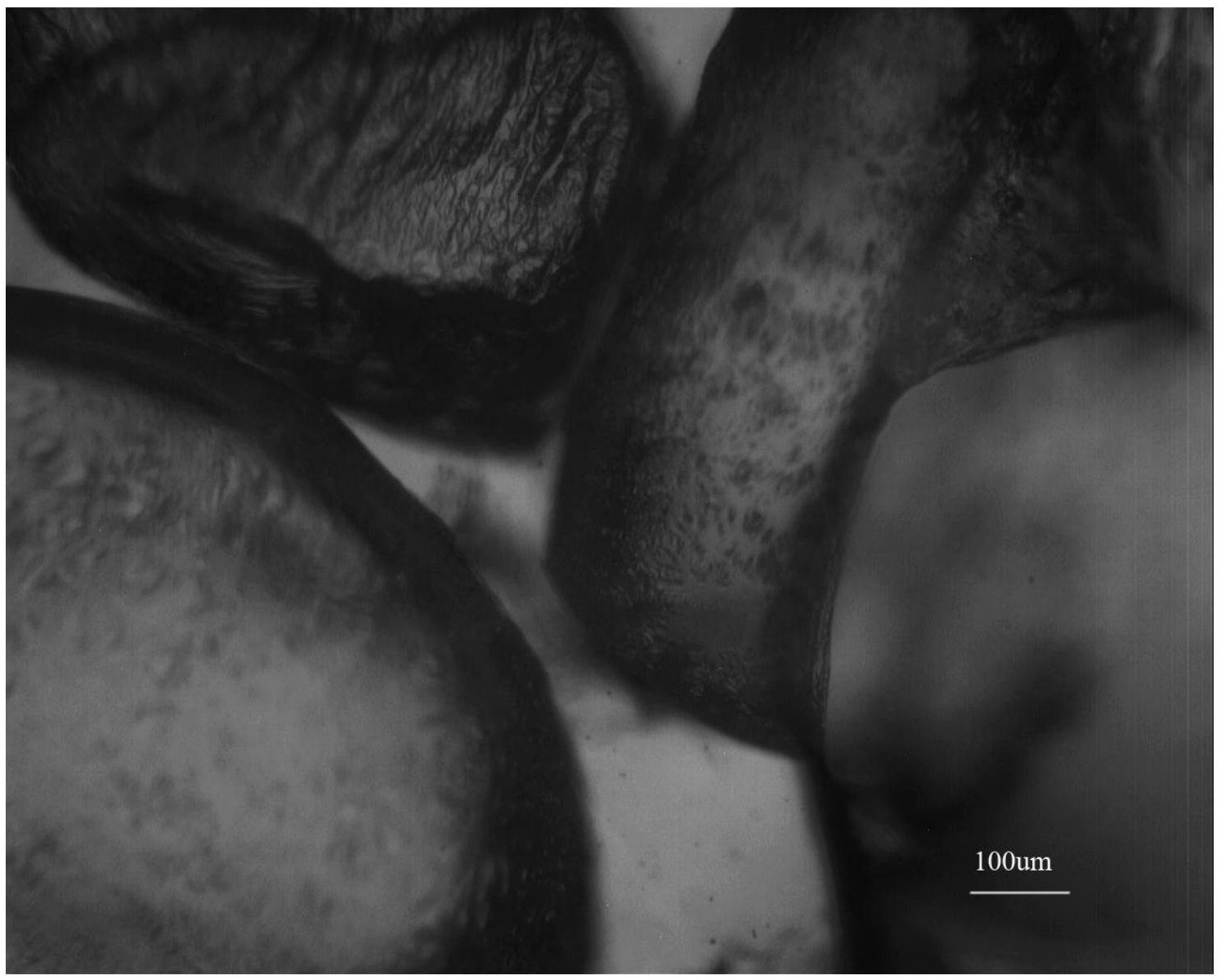

步骤七，降温冷却得到中间含有大量空隙的玻璃板，即为可直接观察渗流现象的透明岩心。

2.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤一中，硅酸钠溶液的质量浓度为0.1-1％。

3.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤一中，硅酸钠与二氧化硅的质量比为2:1～1:1。

4.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤二中，玻璃平板为石英玻璃。

5.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤二中，液面高出玻璃平板表面5-10mm。

6.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤三中，降温至-50℃。

7.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤七中，加热处理具体为以3℃/min的速度升温至1090℃，恒温10min。

8.根据权利要求1所述的用于直接观察岩心渗流现象的透明岩心的制备方法，其特征在于：步骤二中，玻璃平板为石英玻璃。
