1.一种近α相高强耐腐蚀钛合金，按质量含量计，包括Al 2.0～3.5％、V1.5～3.0％、Si≤0.15％、Zr10～40％和余量的Ti；

所述的近α相高强耐腐蚀钛合金的制备方法，包括以下步骤：(1)将合金原料熔炼后得到铸态合金坯；(2)将所述步骤(1)得到的铸态合金坯进行保温处理后变形，得到致密化合金坯；(3)将所述步骤(2)得到的致密化合金坯进行固溶处理，得到近α相高强耐腐蚀钛合金。

2.根据权利要求1所述的近α相高强耐腐蚀钛合金，其特征在于，所述近α相高强耐腐蚀钛合金包括Al 2.2～3.0％、V 2.2～2.5％、Si≤0.15％、Zr10～25％和余量的Ti。

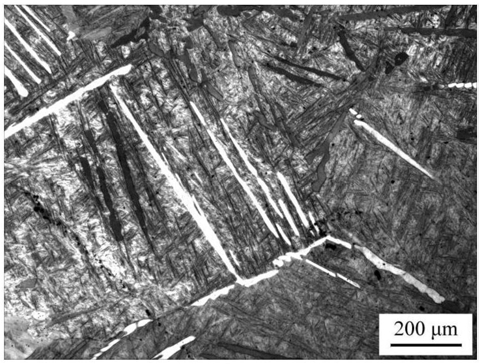

3.根据权利要求1或2所述的近α相高强耐腐蚀钛合金，其特征在于，所述近α相高强耐腐蚀钛合金的组织为在原始β晶界内交错分布的板条α′马氏体相和板条α马氏体相；所述板条α′马氏体相和板条α马氏体相的平均宽度为2.1～17.3μm。

4.权利要求1～3任意一项所述的近α相高强耐腐蚀钛合金的制备方法，其特征在于，包括以下步骤：(1)将合金原料熔炼后得到铸态合金坯；(2)将所述步骤(1)得到的铸态合金坯进行保温处理后变形，得到致密化合金坯；(3)将所述步骤(2)得到的致密化合金坯进行固溶处理，得到近α相高强耐腐蚀钛合金。

5.根据权利要求4所述的制备方法，其特征在于，所述步骤(1)中熔炼为真空电弧熔炼，所述真空电弧熔炼的温度为2400～2500℃。

6.根据权利要求4或5所述的制备方法，其特征在于，所述步骤(1)中熔炼次数在5次以上，每次熔炼时间为3～5min。

7.根据权利要求4所述的制备方法，其特征在于，所述步骤(2)中保温处理的温度为750～850℃，时间为40～60min。

8.根据权利要求4所述的制备方法，其特征在于，所述步骤(2)中变形方式为轧制变形；

所述轧制变形的总变形量为55～60％。

9.根据权利要求8所述的制备方法，其特征在于，所述轧制变形为多道次轧制，每道次的变形量为14～16％；采用多道次轧制时，每道次轧制后，将轧制后合金坯在保温处理的温度下保温5～10min。

10.根据权利要求4所述的制备方法，其特征在于，所述步骤(3)中固溶处理的保温温度为750～850℃，固溶处理的保温时间为3～5min，固溶处理的冷却方式为水淬。
