1.一种高强耐腐蚀钛合金，按质量含量计，包括Al 4.5～6.0％、V 3.5～4.5％、Zr(0,

50％]和余量的Ti。

2.根据权利要求1所述的高强耐腐蚀钛合金，其特征在于，所述高强耐腐蚀钛合金包括Al 5.5～5.8％、V 4.3～4.4％、Zr 10～40％和余量的Ti。

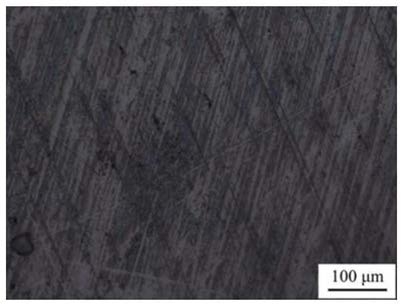

3.根据权利要求1或2所述的高强耐腐蚀钛合金，其特征在于，所述高强耐腐蚀钛合金含有由亚稳β相和板条状α′马氏体相共同组成的网篮组织；所述板条状α相的宽度为1.6～

7.2μm。

4.权利要求1～3任意一项所述的高强耐腐蚀钛合金的制备方法，其特征在于，包括以下步骤：(1)将合金原料熔炼后得到铸态合金坯；

(2)将所述步骤(1)得到的铸态合金坯进行退火处理，得到退火态坯；

(3)将所述步骤(2)得到的退火态坯进行固溶处理，得到高强耐腐蚀钛合金。

5.根据权利要求4所述的制备方法，其特征在于，所述步骤(1)中熔炼为真空电弧熔炼，所述真空电弧熔炼的温度为2000～2500℃。

6.根据权利要求4或5所述的制备方法，其特征在于，所述步骤(1)中熔炼反复进行5次以上。

7.根据权利要求4所述的制备方法，其特征在于，所述步骤(2)中退火处理的保温温度为650～750℃，退火处理的保温时间为2～3h，退火处理的冷却方式为随炉冷。

8.根据权利要求4所述的制备方法，其特征在于，所述步骤(2)退火处理的保温过程和步骤(3)中固溶处理的保温过程独立地在保护气氛下进行。

9.根据权利要求4所述的制备方法，其特征在于，所述步骤(3)中固溶处理的保温温度根据合金原料中锆含量确定，每含1wt.％的Zr保温温度自760～780℃降低2～2.5℃。

10.根据权利要求4或9所述的制备方法，其特征在于，所述步骤(3)中固溶处理的保温温度为650～780℃，固溶处理的保温时间为30～60min，固溶处理的冷却方式为水淬。
