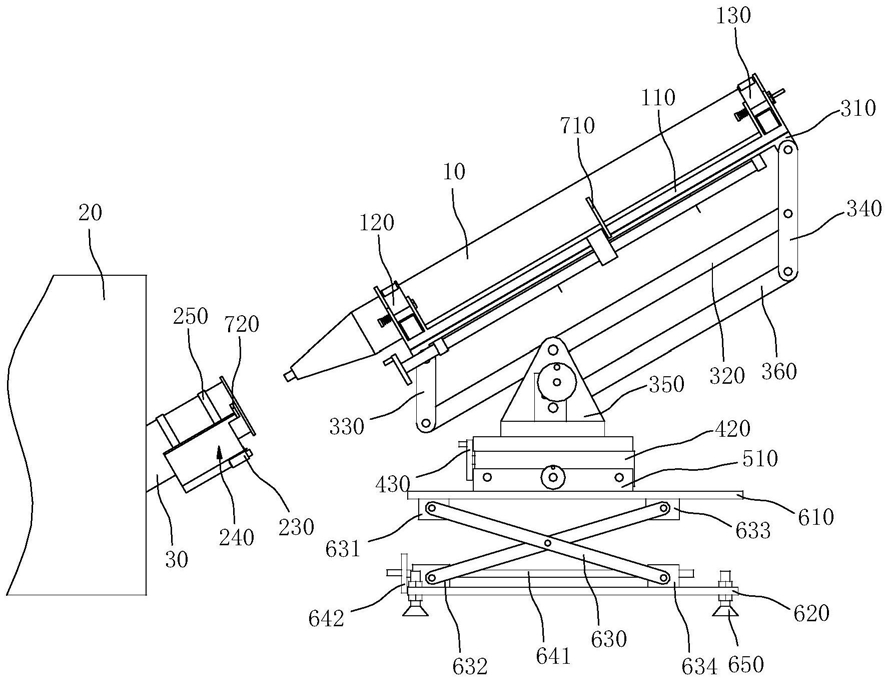

1.一种换流变压器阀侧套管安装方法，其特征在于：采用换流变压器阀侧套管安装装置进行安装，换流变压器阀侧套管安装装置包括用于夹持并锁紧套管的夹紧装置，所述的夹紧装置与调整装置相连以实现套管上下、左右、俯仰及转动位置的调整，所述的套管与换流变压器上的出线套筒之间设有对中装置，所述的套管与出线套筒对中后由动力件驱动夹紧装置向出线套筒方向移动，从而使套管的端部进入出线套筒以实现两者的对接，并通过解锁装置实现套管与夹紧装置的分离；

所述的夹紧装置包括底架，所述底架的两端分别设有第一夹持部与第二夹持部，所述的第二夹持部包括对称设置的第一夹臂及第二夹臂，所述的第一夹臂及第二夹臂在初始状态下形成开口向上且整体呈U型的状态，第一夹臂及第二夹臂在夹紧状态下形成开口对合以夹紧套管的状态；所述的第一夹臂与底架上设置的夹臂支架通过连接轴 连接，所述的连接轴为异形轴，包括截面为圆形的第一轴段以及截面为方形的第二轴段，所述第一轴段的直径小于第二轴段对角线的长度，所述第一夹臂的内部设有与第一轴段及第二轴段相配合的圆孔段和方孔段，所述的连接轴上套设有压簧，压簧压缩时，连接轴的第二轴段与第一夹臂内的方孔段相脱离，此时第一夹臂处于可放置套管的初始状态，压簧伸张时，连接轴的第二轴段与第一夹臂内的方孔段相配合，此时第一夹臂处于可夹紧套管的夹紧状态；

所述的对中装置包括沿前后方向固定在底架下方的第一基准板及第二基准板，所述的对中装置还包括设置在出线套筒下方的可见光束发射装置，所述第一基准板的中心位置设有通孔，所述的对中装置还包括设置在出线套筒下方的可见光束发射装置，所述第二基准板的中心位置设有十字准线，所述的通孔处在套管俯仰位置及转动位置的回转中心连线的延长线上，所述可见光束发射装置发射的可见光束穿过第一基准板的通孔与第二基准板的十字准线对齐时，套管与出线套筒处于对中状态；所述的可见光束发射装置设置在连接板上，所述的连接板通过弹性卡箍套设在出线套筒的下方，所述的连接板为由第一板及第二板形成的带夹角的夹板；

所述的调整装置包括用以调整夹紧装置俯仰位置的第一调整装置，所述的第一调整装置包括由上连杆、下连杆、左连杆及右连杆组成的四连杆机构以及座体，其中，上连杆与夹紧装置的底架形成滑动配合，下连杆的中间位置与座体铰接，所述右连杆的端部设有延长段且该延长段通过动力杆与座体铰接，所述的动力杆与设置在座体上的转动手轮通过齿轮减速器相连；所述的调整装置还包括用以调整夹紧装置转动位置的第二调整装置，所述的第二调整装置包括依次设置在座体下方的转台以及方台，所述的转台与座体固定连接，所述的转台与方台转动连接，所述的方台上设有驱动转台转动的第二丝杆螺母机构；所述的调整装置还包括用以调整夹紧装置左右位置的第三调整装置，所述的第三调整装置包括设置在方台下方的U形座体，所述的U形座体与方台之间设有驱动方台左右移动的第三丝杆螺母机构；所述的调整装置还包括用以调整夹紧装置上下位置的第四调整装置，所述的第四调整装置包括平行设置的上台面及下台面，所述的上台面及下台面之间设有连接两者的双叉臂，所述的双叉臂由第四丝杆螺母机构驱动其动作，所述下台面的四角处设有调整脚；

所述的解锁装置包括分别设置在上连杆及连接板上的第一挡块和第二挡块，所述的第一挡块及第二挡块分别与第二夹持部及第一夹持部相配合；

安装方法包括如下步骤：

步骤1：初始状态下，对下台面底部的调整脚进行调整，使上台面处于水平状态；

步骤2：调节连接板在出线套筒上的位置，使固定在连接板上的可见光束发射装置的中心轴线与出线套筒的中心轴线处在同一铅垂面内；

步骤3：通过调整装置调节套管的位置，使套管的中心轴线与出线套筒的中心轴线相吻合；

步骤4：将套管安装至夹紧装置的第一夹持部及第二夹持部上，第一夹臂及第二夹臂实现对套管的夹持和锁紧；

步骤5：动力件驱动夹紧装置带动套管向出线套筒方向移动，使套管的连接部进入出线套筒；

步骤6：套管进入出线套筒的同时，解锁装置解除夹紧装置对套筒的锁紧；

步骤7：降低上台面的高度，使套管与夹紧装置分离；

步骤8：通过螺栓将套管与出线套筒锁紧；安装过程结束。

2.根据权利要求1所述的换流变压器阀侧套管安装方法，其特征在于：所述的步骤2中，通过调整弹性卡箍的位置来实现连接板位置的调整，调整的同时观察放置在连接板支架上的水平尺，当水平尺水平时，可见光束发射装置的中心轴线与出线套筒的中心轴线处在同一铅垂面内。

3.根据权利要求1所述的换流变压器阀侧套管安装方法，其特征在于：所述的步骤3中，套管的中心轴线与出线套筒的中心轴线相吻合是指可见光束发射装置发射的可见光在穿过第一基准板的通孔后落在第二基准板十字准线的中心处。

4.根据权利要求1所述的换流变压器阀侧套管安装方法，其特征在于：所述的步骤3中，调整装置对套管的上下、左右、俯仰以及转动位置进行调节。

5.根据权利要求1所述的换流变压器阀侧套管安装方法，其特征在于：所述的步骤4中，夹紧装置在初始状态下，连接轴上的压簧处于压紧状态，连接轴的第二轴段与第一夹臂中的方孔段相脱离，第一夹臂在套筒的重力作用下绕连接轴的第一轴段旋转；当第一夹臂内的方孔段转至与连接轴的第二轴段位置相吻合时，连接轴的第二轴段在压簧的作用下左移至第一夹臂内的方孔段内，此时实现第一夹臂、第二夹臂与套管的锁紧。

6.根据权利要求1所述的换流变压器阀侧套管安装方法，其特征在于：所述的步骤6中，解锁装置中的第一挡块及第二挡块分别与第二夹持部及第一夹持部上的连接轴相接触并挤压连接轴，此时压簧压缩，连接轴的第二轴段脱离第一夹臂内的方孔段，解除第一夹臂对套管的锁紧。
